RP-8503P
Stand:. A 2012/07/18
ZYLINDER FÜLLEN UND ENTLÜFTEN
7.9.2
HAUPTZYLINDER FÜLLUNG

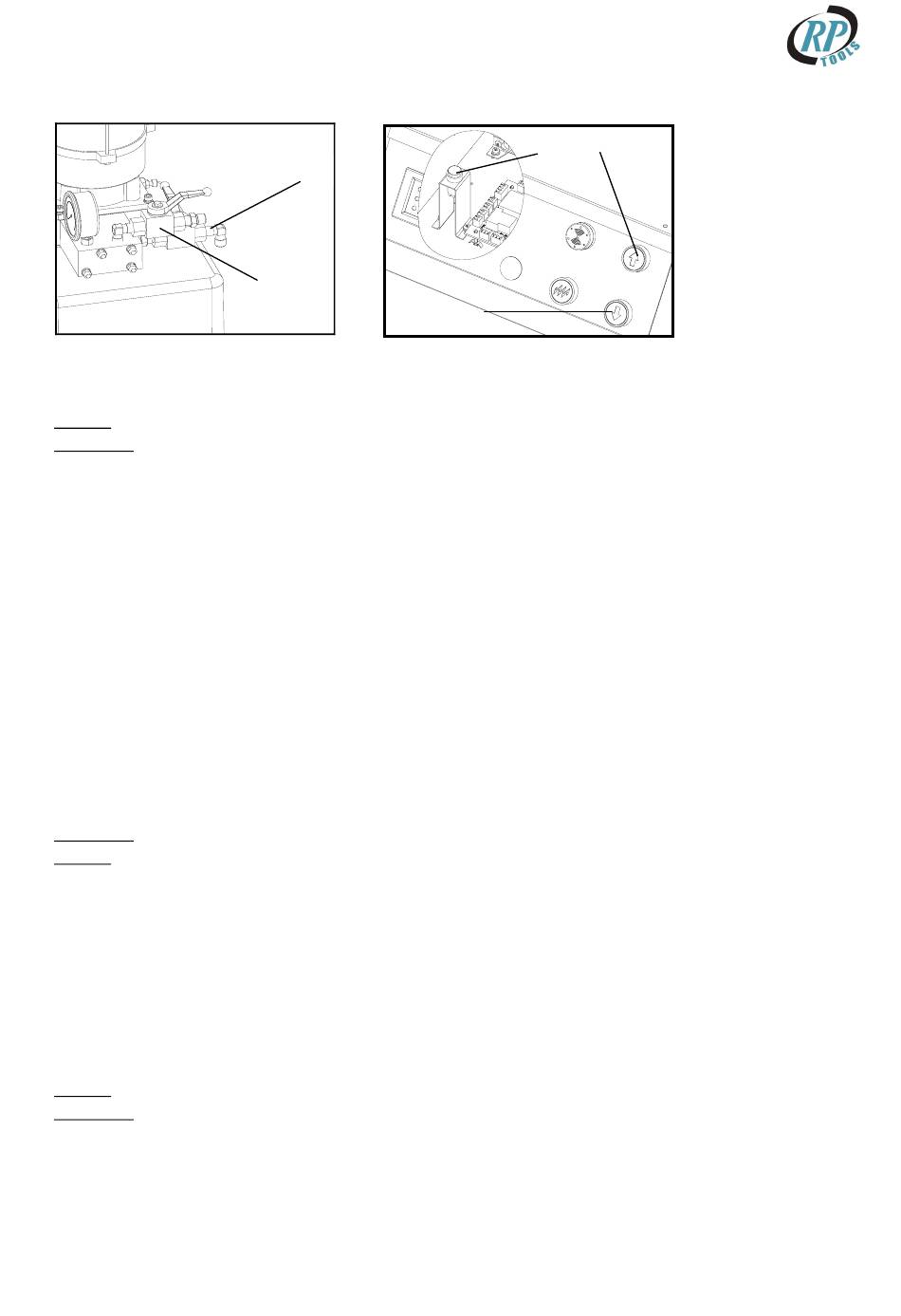

Öffnen Sie den Kugelhahn N.O (1) in die Richtung der Hydraulikschläuche lt. Abbildung A.
Schließen Sie den Kugelhahn N.C (2) lt. Abbildung A.
Drücken Sie die „Photozelle Überbrückung"-Taste (3) und danach die Heben-Taste (1): Die Master-
Plattform P1 (die Plattform mit dem Hauptzylinder: die linke Seite aus der Sicht auf die Fahrzeug
Front) wird angehoben. Zu gleich wird die Slave Plattform (die Plattform mit dem Slave Zylinder:
der rechten Seite aus der Sicht in Richtung der Fahrzeugs Front gehalten.(Nehmerzylinder nimmt zu
diesem Zeitpunkt kein Hydrauliköl auf);
Heben Sie die Master-Plattform P1 weiterhin hoch bis Sie die maximale höhe Erreicht (Bis der
Zylinder Ansteht);
Danach die Master-Plattform P1 durch Drücken der „Photozelle Überbrückung"-Taste (3) und
SENKEN-Taste (2) bzw. nach Erreichen der Sicherheitshöhe durch erneutes drucken der Senken
Taste ganz nach unten fahren und mindestens 30 Sekunden länger die „SENKEN"-Taste gedrückt
halten sodass die Luft in den Öltank entweichen kann.
Heben Sie die Master-Plattform erneut hoch bis Sie die maximale höhe Erreicht (Bis der Zylinder
Ansteht);
7.9.3
ENTLÜFTUNG
Schließen Sie den Kugelhahn N.O (1)
Öffnen Sie den Kugelhahn N.C (2)
Durch Drücken „Photozelle Überbrückung"-Taste (3) und der Heben-Taste (1) heben Sie nun die
Slave-Plattform P2 hoch bis Sie die maximale Höhe Erreicht (Bis der Zylinder Ansteht)
(Kontrollieren Sie den Ölstand im Tank und füllen Sie bei Bedarf nach);
Danach die Slave-Plattform P2 durch Drücken der „Photozelle Überbrückung"-Taste (3) und
SENKEN-Taste (2) bzw. nach Erreichen der Sicherheitshöhe durch erneutes drücken der Senken
Taste ganz nach unten fahren und mindestens 30 Sekunden länger die „SENKEN"-Taste gedrückt
halten sodass die Luft in den Öltank entweichen kann.
Wiederholen Sie den kompletten Hebe- und Absenkvorgang mindestens 5 mal.
Heben Sie danach die Slave-Plattform P2 auf dieselbe Höhe wie die Master-Plattform P1 an.
Öffnen Sie den Kugelhahn N.O (1)
Schließen Sie den Kugelhahn N.C (2)
Wiederholen Sie den kompletten Hebe- und Absenkvorgang mindestens 3-mal. Achten Sie dabei
darauf das die Bühne auf gleichem Niveau hebt und senkt. Bei ungleichen Heben und Senken ist der
gesamte Vorgang zu wiederholen.
Belassen Sie nach dem Entlüftungsvorgang die Kugelhähne N.C (1) in geöffnet (Schlauch zum
Masterzylinder (Geberzylinder) und N.C (2) in geschlossener Stellung (Schlauch zum
Nebenzylinder) (Normalbetrieb).
RP. 01
RP-TOOLS Werkstatt-Technik
2
1
Abb. A
Abb. B
3
2
28 / 41
1
