Bild 5B - Elektrik - Schaltplan (220V/ 230V/50Hz/1Ph) - RP-Tools RP-8503P Installations- Und Wartungshandbuch

RP-8503P
Stand:. A 2012/07/18

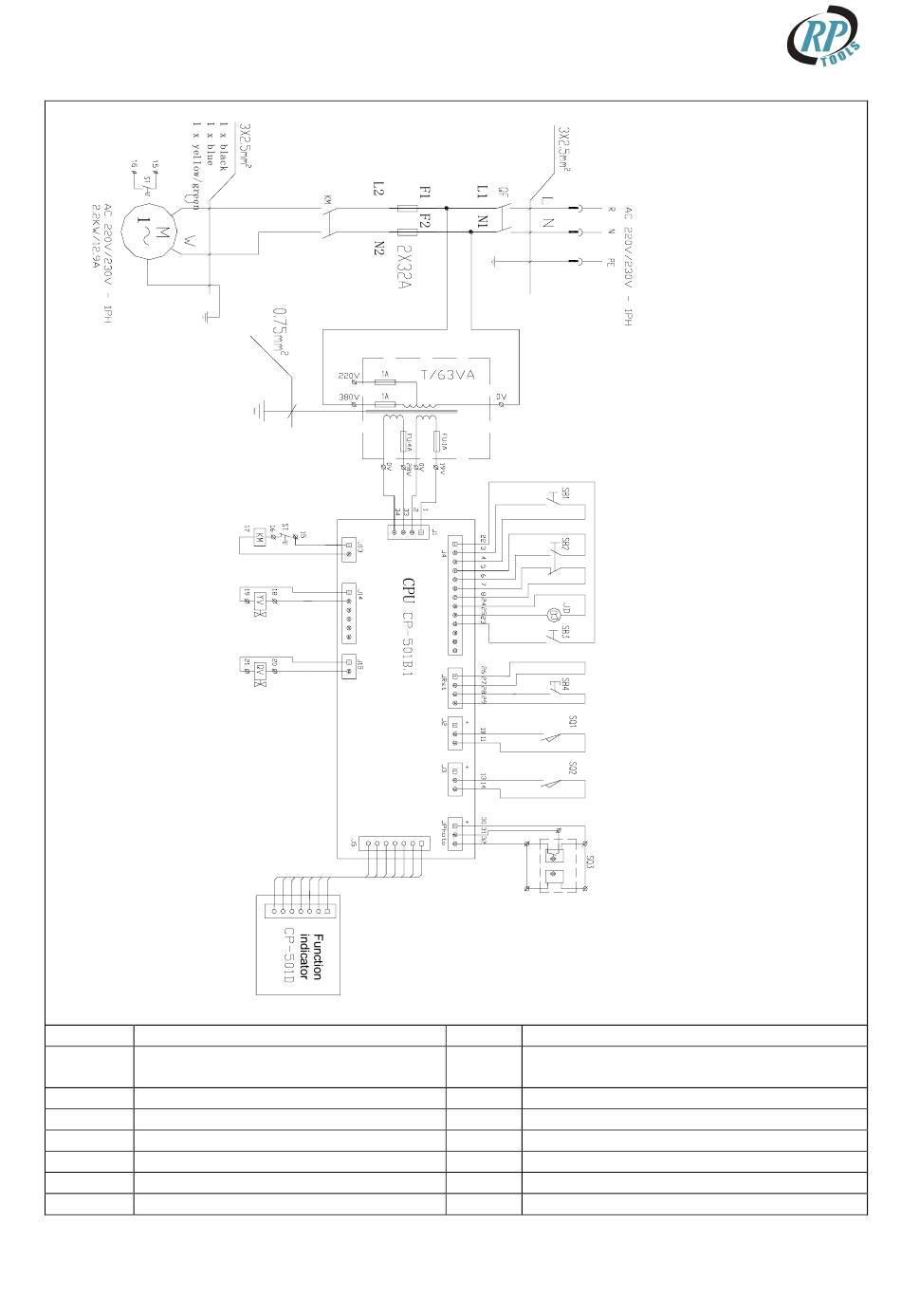

Bild 5b – ELEKTRIK - SCHALTPLAN (220V/ 230V/50Hz/1Ph)
QF Hauptschalter
M Motor 2.6KW 3PH
ST Überhitzungsschutz
T Transformator 63VA
KM Schütz DC
YV Absenkmagnetventil
QV Luftventilmagnetventil
JD Alarm Signal
RP. 01
RP-TOOLS Werkstatt-Technik
SB1
SB2
SB3
SB4
SQ1
SQ2
SQ3
16 / 41
Hebeknopf
Taste Absenken / Absenken ab
Sicherheitshöhe CE-STOP
Sicherheitsschalter
Photozellen überbrücken „deaktivieren"
Endabschalter Max. Höhe
Endabschalter Sicherheitshöhe CE-STOP
Photozelle
