RP-8504A
Stand:
REV. A 2012/07//18
7.3
HYDRAULIK SYSTEM ANSCHLUSS
Öffnen Sie die Frontabdeckung der Steuereinheit.
Verlegen Sie die Hydraulikleitungen wie in Abb. 12 angeführt. Bei der Überflurmontage
sind geeignete Schlauchabdeckungen anzubringen. Diese Schlauchabdeckungen sind im
Lieferumfang enthalten und können bei Bedarf bei RP-TOOLS nachbestellt werden.
Schließen Sie die Hydraulikschläuche wie in der Abbildung zusehen vorsichtig durch
Festdrehen an. Kontrollieren Sie alle Leitungen auf Festigkeit
Beim Verlegen der Hydraulikschläuche, stellen Sie sicher, dass der Schlauch frei von
Schäden und Fremdkörpern wie Schmutz und Staub ist. Weiteres sind die
Hydraulikleitungen so zu verlegen das diese an keinen beweglichen Teilen streifen,
scheuern oder reiben. Bei Nichtbeachtung kann dies zu einem Ausfall kommen, der zu
Technischen oder persönlichen Schaden führen kann.

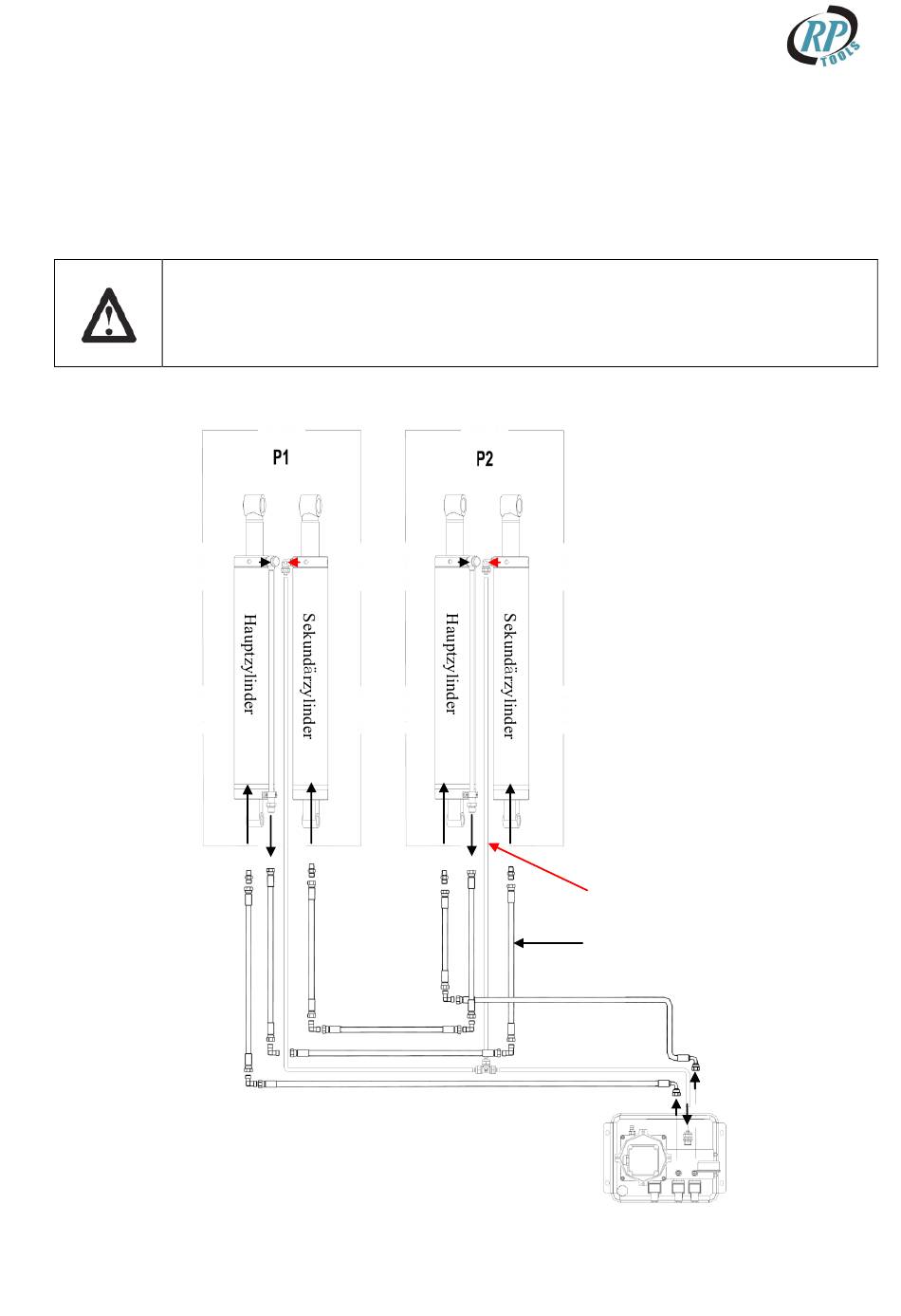

Bild 12 – HYDRAULIK VERBINDUNG
RP. 01
RP-TOOLS Werkstatt-Technik
Hydraulikaggregat
21 / 34
Entlüftungsleitung
Hydraulikleitung
