RP-4035,4040,4050,4060
7.8 INSTALLATION DER SÄULEN
 Säulen auf den entsprechenden Seiten in Position bringen.
 Jede Säule in Richtung der jeweiligen Enden der Querträger bis zu den Gleitblöcken bewegen.
Vergewissern Sie sich, dass die Antriebseinheitssäule an der richtigen Stelle positioniert ist.
 Die Säule in einem ausreichenden Winkel neigen um
das verschraubte Ende des Sicherheitsaufbaus in die
obere Klappe der jeweiligen Säule von unten
einführen zu können. Besondere Vorsicht um ein
Umfallen der Säulen zu verhindern. KEINESFALLS
gewaltsam installieren, um ein verbiegen der
Sicherheitsvorrichtung zu vermeiden.
 Die
Vorrichtung
Beilagscheiben
jeweiligen Säule befestigen, wie in Abb. 18
dargestellt.
 Die Vorrichtung durch anziehen Oder lockern der
Muttern in gleicher Höhe einstellen.
 Die Seilenden auf die oberen Kappen der jeweiligen
Säulen mit Beilagscheiben und Muttern befestigen
(Abb. 18).
 Die Seilspannung durch anziehen oder locker der Muttern gleichmässig abstimmen.
7.9
VERANKERUNG DER SÄULEN
 Unbedingt die Maße von Abb.2 überprüfen, und versichern, dass das Fundament der Säulen
vollflächig und quadratisch ist.
 Die Standfläche der Säulen muss Quadratisch laut angegebenen Maßen sein.
 Mit der Grundmaß als Leitfaden, bohren Sie die Löcher je nach Dübeltype ca. 120mm. Achten
Sie darauf das Sie beim Bohren das Loch nicht ausreiben oder wackeln.
 Nach dem Bohrvorgang, entfernen Sie gründlich mit Druckluft oder Staubsauger mit
Lochaufsatz den Staub aus jedem Loch.
 Der Betonanker ist lt. Herstelleranleitung zu installieren. Achten Sie bei der Verwendung von
Unterlegscheiben das diese aus Edelstahl (RP-TOOLS Unterlegscheiben) das noch genügend
Gewinde für die Befestigung zur verfügung steht.
 Wenn Unterlegscheiben verwendet warden, sind diese um den Anker zu legen.
 Befestigen Sie die Muttern lt. Dübelhersteller mit einem Drehmomentschlüssel (Keinenfalls
mit Schlagschrauber anziehen)
 Richtigen Sie die Plattformen "Eben" mithilfe eines Nivelliergerätes aus.

7.10 HYDRAULIK SYSTEM ANSCHLUSS

Beim Verlegen der Hydraulik-Schlauchleitungen sicherstellen, dass der
Schlauch nicht durch bewegliche Teile blockiert werden kann. Schlauch und
Hydraulikagregat frei von Staub halten. Bei Nichtbeachtung kann dies durch
Hydraulikleitungsausfall zu Schäden und Verletzungen führen.
 Die hydraulische Antriebseinheit auf den Träger der Hauptsäule mit den beiliegenden Schrauben
und Beilagscheiben befestigen Schläuche bei Bedarf mit Hilfe von Kabelbindern befestigt.
 Alle Hydraulikschläuche auf verschmutzung und Fremdkörper untersuchen und reinigen.
 Alle Hydraulikverbindungen auf ordentliche Befestigung kontrollieren und gegebenfalls mit
Gewindeband abdichten. Hierbei achten das kein Gewindeband in die Leitungen kommt.
 Hydraulikschläuche wie auf Abb. 19 beschrieben verlegen.
REV. 01
RP-TOOLS Werkstatt-Technik
mit
den
Schrauben
auf
den
oberen
Kappen
26 / 51

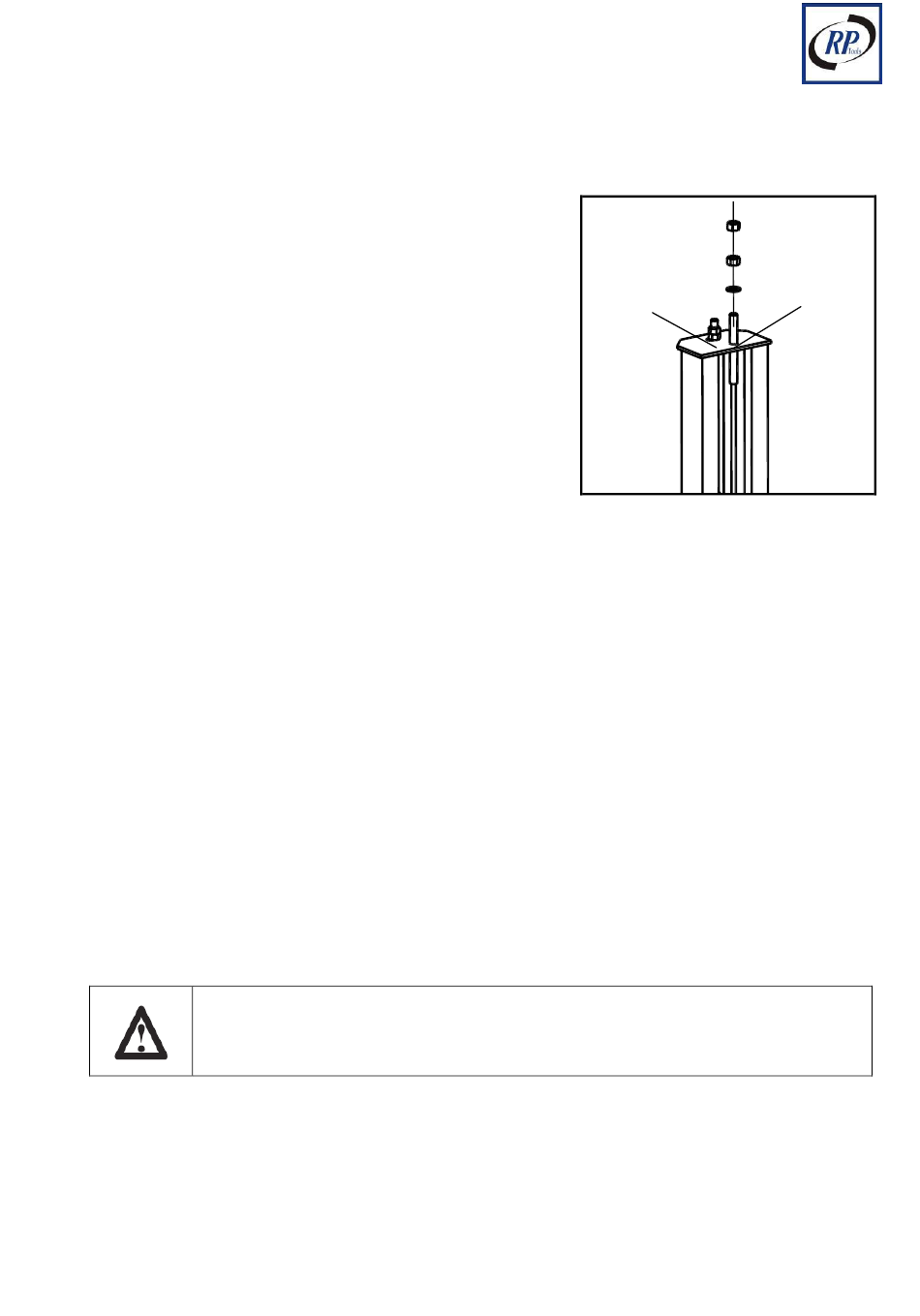

Abb. 18
Sicherheitsaufbau
und
der
Stahlseil
