Kübler Sendix S3674 Betriebsanleitung Seite 9

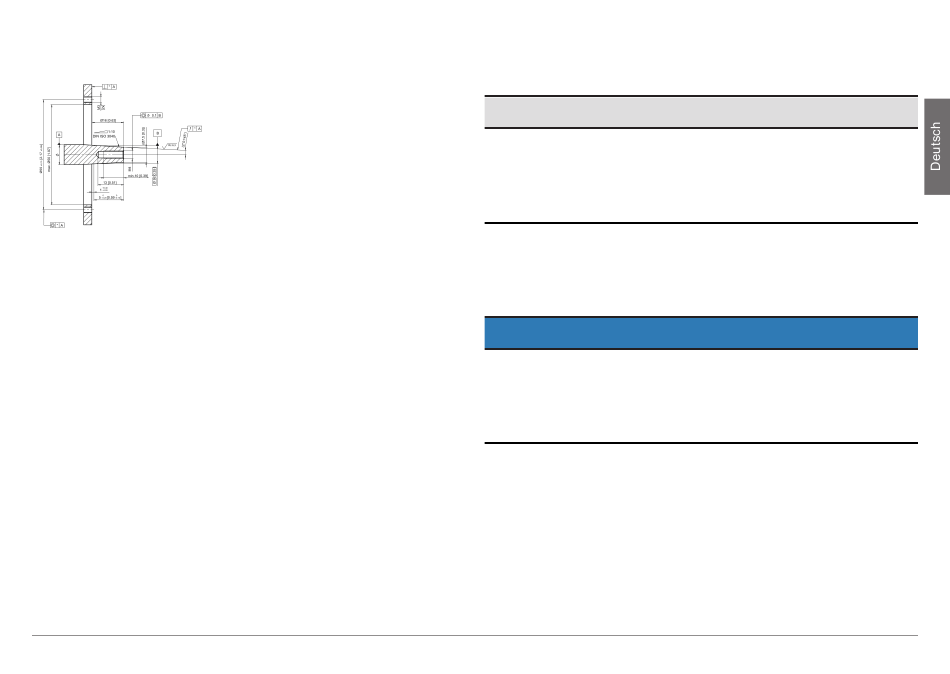

Flanschtyp 5 mit Statorkupplung, ø 55
Anbauvorschlag
4.1.3 Montagehinweis für Motor-Feedback
Drehgeber mit Konuswellenausführung
a) Blockieren Sie die Antriebswelle für die Montage.
b) Schieben Sie den Drehgeber vorsichtig auf die Motorwelle.
Achten Sie darauf, dass die Drehmomentstütze (Stator-
kupplung) dabei nicht verbogen wird.
c) Ziehen Sie die Befestigungsschraube der Konuswelle mit
1 Nm [0.74 ft-lb] an.
d) Beachten Sie den maximal zulässigen Achsversatz.
e) Verschrauben Sie die Statorkupplung oder Drehmoment-
stütze ohne Vorspannung mit dem Antriebsflansch. Ziehen
Sie die Schrauben mit 1 Nm [0.74 ft-lb] an.
f) Sichern Sie die Schrauben gegen Lösen, siehe Schrau-
bensicherung.
BA Sendix® S3674 / S3684 - R60071.0009 - 03
g) Stecken Sie den Anschlussstecker spannungsfrei auf bzw.
schließen Sie denLitzensatz an.
Schirmanschluss
Achten Sie beim Anziehen der Schrauben darauf, dass die
Drehmomentstütze nicht verspannt wird. Diese stellt auch
den Schirmanschluss des Motor-Feedback-Systems dar.
173264651 4.2 Elektrische Installation
4.2.1 Allgemeine Hinweise für den Anschluss
Zerstörung des Gerätes
Trennen Sie vor dem Stecken oder Lösen der Signalleitung
immer die Versorgungsspannung und sichern Sie diese ge-
gen Wiedereinschalten ab.
