4.1.2 Maße und Montageschritte
Maßangaben
Die technische Zeichnung mit vollständiger Bemaßung finden
Sie in den Datenblättern der entsprechenden Variante des
Gerätes, bei Sonderausführungen in der entsprechenden
Kundenzeichnung des Produktes.
Nachfolgend wird nur eine beispielhafte Auswahl abgebildet.
Alle nicht bemaßten Werte entsprechen der Einheit mm
[inch].
Wenn nicht anders beschrieben, gelten zur Vereinfachung
der Zeichnungen und Angaben die Allgemeintoleranzen mit
der Toleranzklasse m (Mittel) gemäß ISO 2768-1.

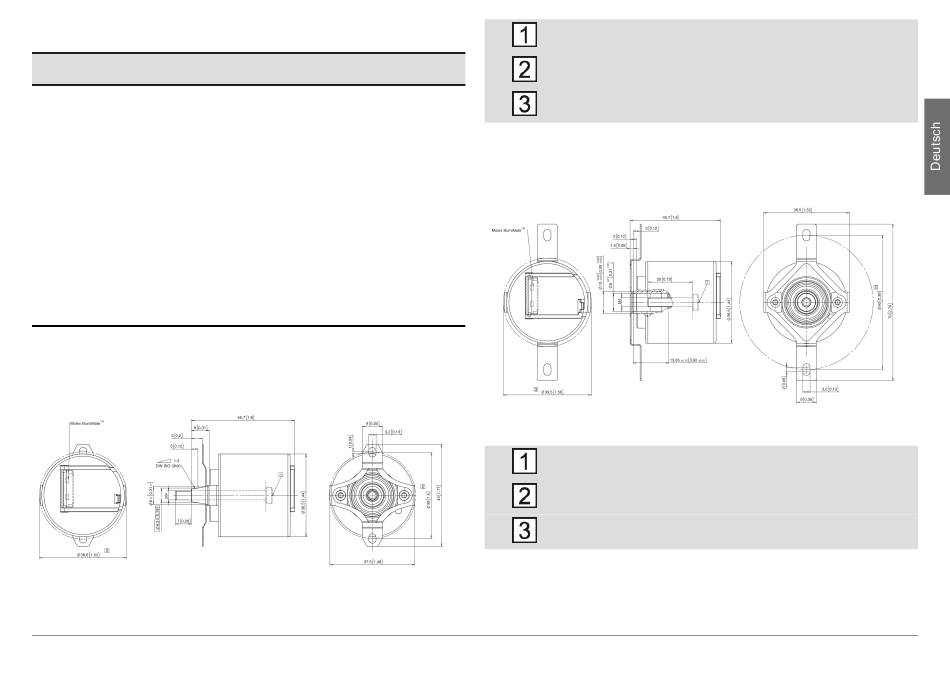

4.1.2.1 Drehgeber mit Konuswelle
Flanschtyp 1 mit Statorkupplung, ø 38
BA Sendix® S3674 / S3684 - R60071.0009 - 03
HINWEIS
173165579
SW 2,5, Anzugsmoment typ. 1 Nm [8.85 lbf-in]
Teilkreis
Hüllkreis
4.1.2.2 Drehgeber Einsteckwelle
Flanschtyp 4 mit Statorkupplung, ø 60
SW 2,5, Anzugsmoment typ. 1 Nm [8.85 lbf-in]
Teilkreis
Hüllkreis
173168011
