Bedienungsanleitung
LogicS-2 / LogicS-3

2. Montageanleitung LogicS

Montieren Sie die Steuerung LogicS an der Unterseite der Tischplatte. Zur Montage
benötigen Sie folgendes Werkzeug:
• 1 Kreuzschraubendreher
• 1 Bleistift
• 1 Bohrmaschine (zum Vorbohren)
Achtung: Während der Montage der Steuerung LogicS muss das
Spannungsversorgungskabel vom Netzstecker abgezogen sein!
Zur Montage der Steuerung LogicS gehen Sie wie folgt vor:
Hinweis: Wir empfehlen die Montage mit Hilfe der Bohrschablone. Die
Bohrschablone finden Sie auf Seite 34. Wenn Sie die Bohrschablone
nicht verwenden wollen, beachten Sie bitte detailliert die folgende
Montageanleitung.
1. Positionieren Sie die Steuerung mit aufgesteckter Montageplatte an der
gewünschten Stelle an der Tischplatte.
2. Markieren Sie die Kante der Montageplatte mit einem Bleistift.

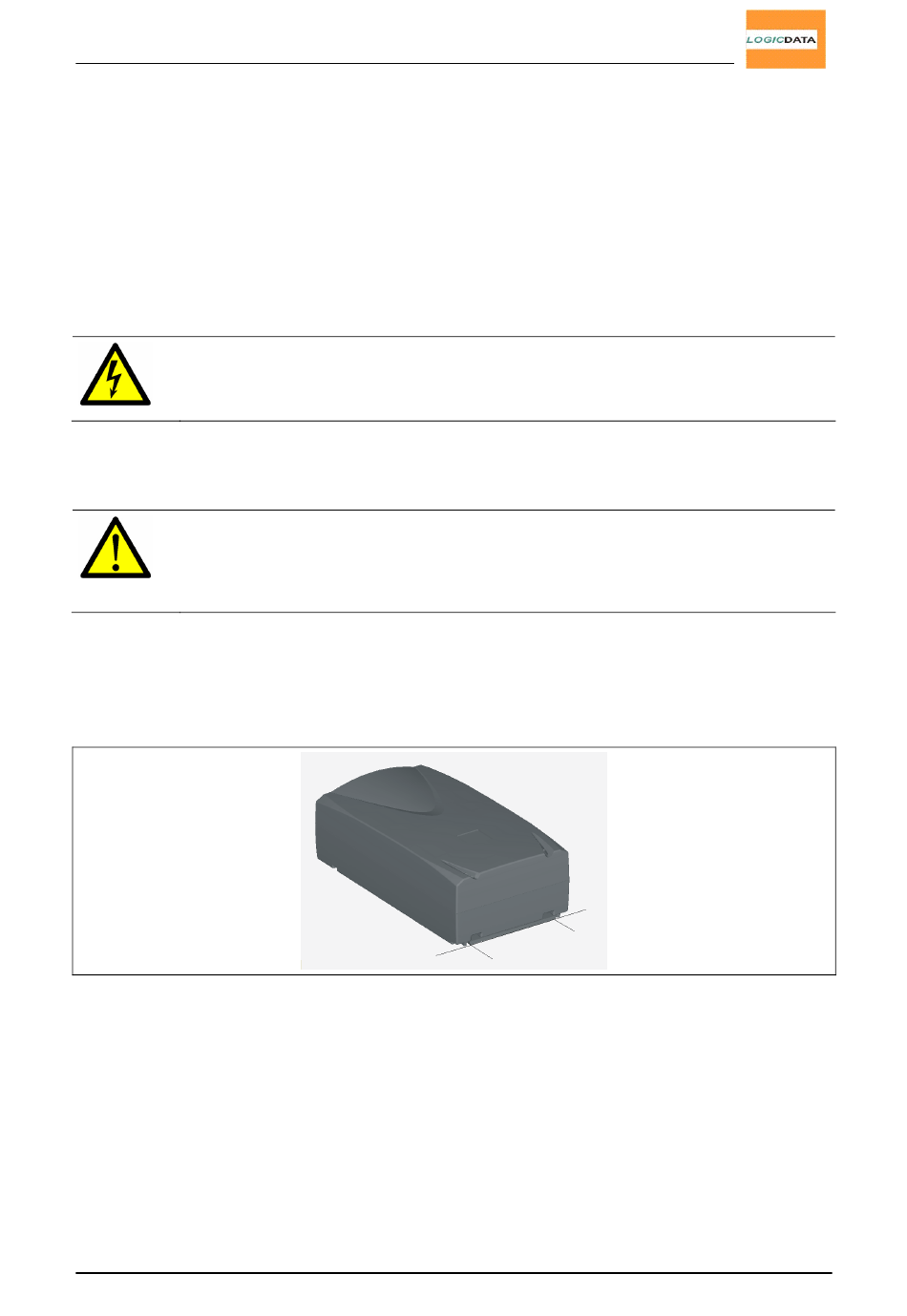

Abb. 2 - Montageschritt 1
3. Nehmen Sie die Montageplatte ab.
4. Legen Sie die Montageplatte an der markierten Kante an und markieren Sie die 2
Bohrstellen mit einem Bleistift.
5. Bohren Sie diese 2 Bohrstellen vor.
Seite 10/35
