Montageanleitung

Montieren Sie den TOUCHbasic Kabelhandschalter an einer geeigneten Position.
1. Packen Sie den Handschalter aus.
Hinweis: Entsorgen Sie das Verpackungsmaterial umweltgerecht (Kunststofffolie zum
Kunststoffmüll, Karton zum Papiermüll)!
2. Bohren/Fräsen Sie ein Montageloch. Das Fräsbild ist im Datenblatt abgebildet.
3. Stecken Sie den Handschalter von oben in die Tischplatte in das zuvor gebohrte Loch. Der Einbau
erfolgt ohne zusätzliche Schrauben, die Gummilamellen halten den Handschalter in Position.
4. Schließen Sie den Handschalter an die Steuerung an. Verbinden Sie den Stecker mit der dafür
vorgesehenen und mit HS gekennzeichneten Buchse.
Achtung: Wenn Sie den Handschalter an die Motorsteuerung anschließen, muss das
Stromversorgungskabel der Motorsteuerung abgesteckt sein!

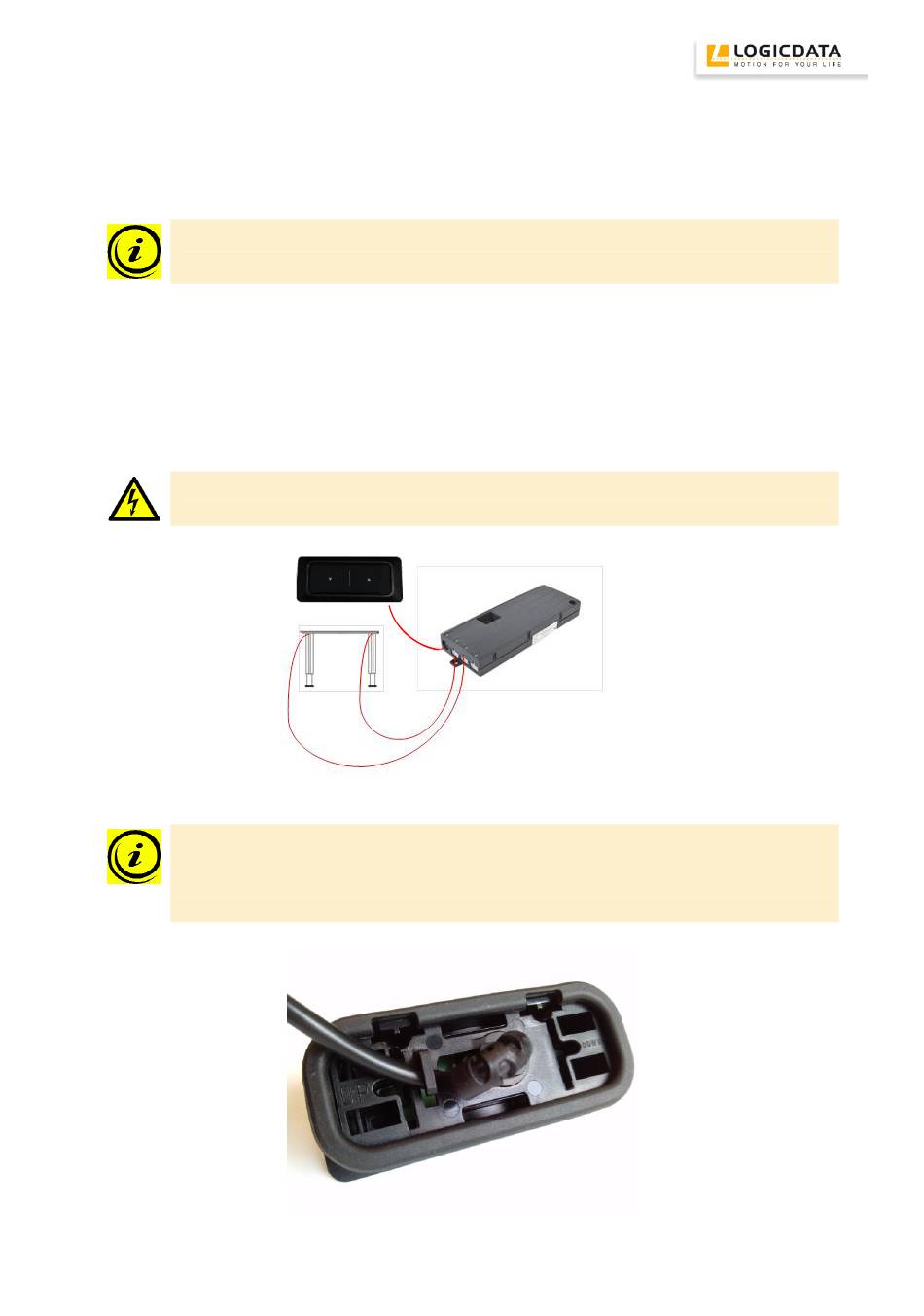

Abbildung 3: Anschluss des TOUCHbasic an eine Motorsteuerung COMPACT
Hinweis: Das Design des TOUCHbasic Kabelhandschalters ist symmetrisch. Um zu
verhindern, dass die Bewegungsrichtungen durch falsche Montage in der Tischplatte
vertauscht werden, ist auf der Unterseite ein Text angebracht, der die Bewegungsrichtung der
jeweiligen Taste zuordnet.
Abbildung 4: Der Text „UP" und „DOWN" zeigt an, welche Bewegungsrichtung mit welcher Taste aktiviert wird
Tisch
nach
oben
