Bedienungsanleitung
CBX-1 / CBX-2

2. Montageanleitung CBX

Montieren Sie die Steuerung CBX an der Unterseite der Tischplatte. Zur Montage
benötigen Sie folgendes Werkzeug:
• 1 Kreuzschraubendreher
• 1 Bleistift
• 1 Bohrmaschine (zum Vorbohren)
Achtung: Während der Montage der Steuerung CBX muss das
Spannungsversorgungskabel vom Netzstecker abgezogen sein!
Zur Montage der Steuerung CBX gehen Sie wie folgt vor:
1. Positionieren Sie die Steuerung an der gewünschten Stelle an der Tischplatte.
2. Markieren Sie die 4 Bohrstellen mit einem Bleistift.
3. Nehmen Sie die Steuerung weg und bohren Sie die 4 Bohrungen.
4. Schrauben Sie die Steuerung mit 4 Schrauben an die Tischplatte.

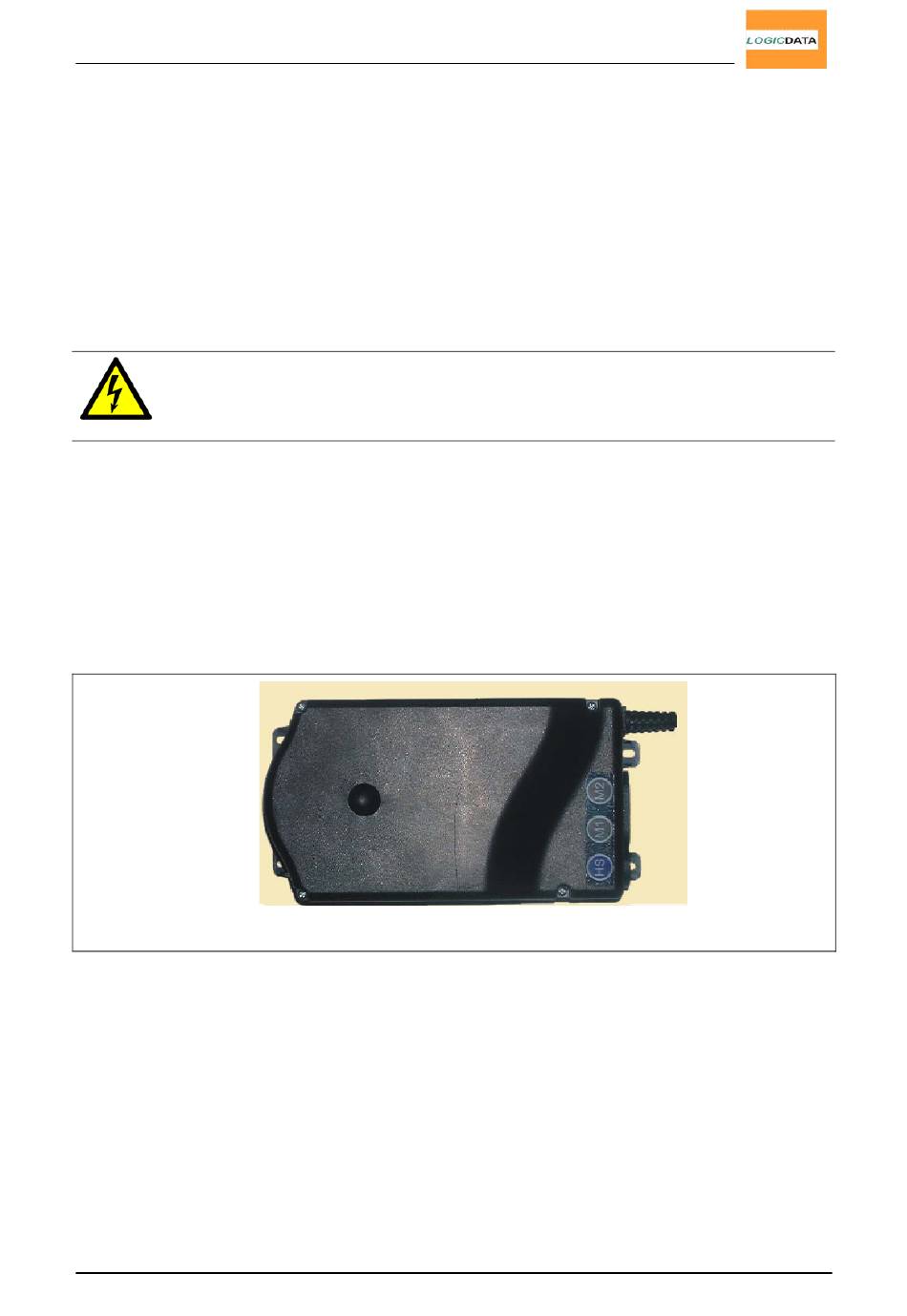

Abb. 2 - Montage
Seite 9/29
