Bedienungsanleitung
LogicS-2 / LogicS-3

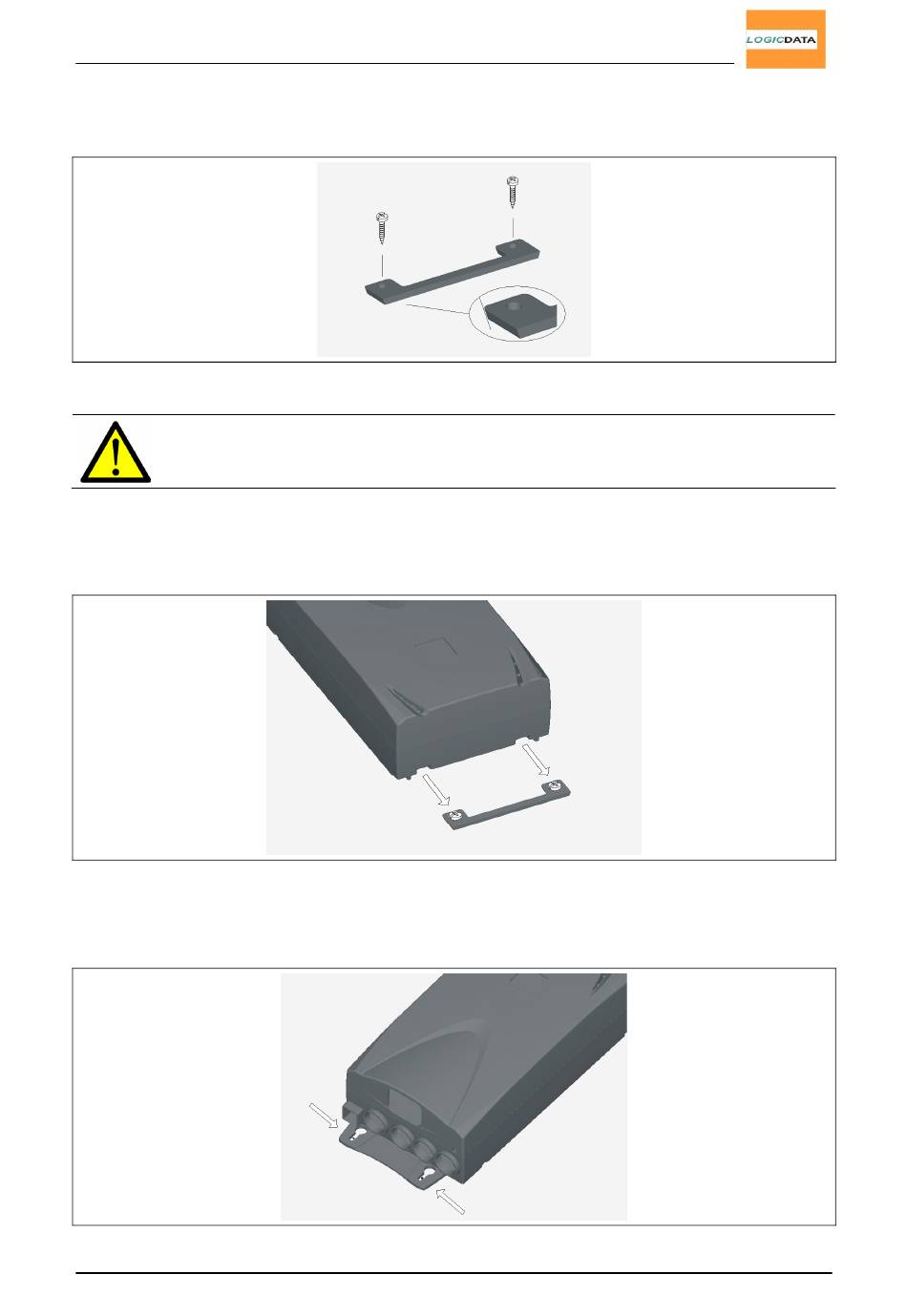

6. Befestigen Sie die Montageplatte mit 2 Schrauben an den vorgebohrten Stellen.
Abb.3 - Montageschritt 6
Hinweis: Beachten Sie die Keilform der Montageplatte (siehe Abb. 3)!
7. Hängen Sie die Steuerung LogicS in die Montageplatte ein und schieben Sie
Steuerung bis zum Anschlag auf die Montageplatte.
Abb.4 - Montageschritt 6
8. Markieren Sie die Bohrstellen in der Befestigungslasche mit einem Bleistift.
Abb.5 - Montageschritt 8
