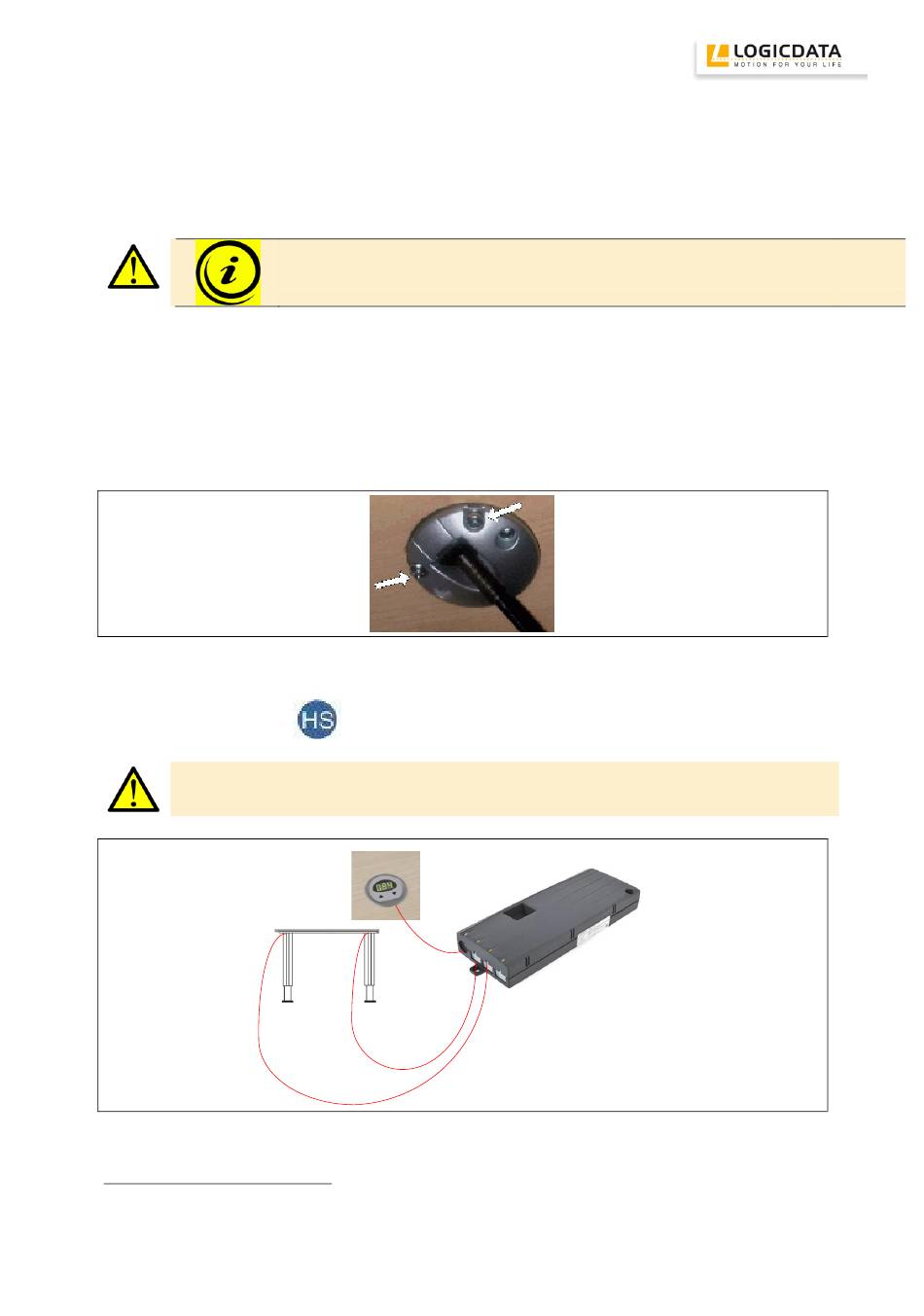

Montageanleitung
Montieren Sie den HSE – Kabelhandschalter an einer geeigneten Position.
1. Packen Sie den Handschalter aus.
2. Bohren Sie ein Montageloch mit 50mm Durchmesser
3. Stecken Sie den Handschalter von oben in die Tischplatte (in das zuvor gebohrte Loch).
4. Befestigen Sie den Einbauhandschalter mit den beiden mitgelieferten Schrauben an der
Tischplattenunterseite.
Abbildung 3: Schritt 4
5. Schließen Sie den Handschalter an die Steuerung an. Verbinden Sie den Stecker mit der dafür
vorgesehenen und mit
Achtung: Wenn Sie den Einbauhandschalter an die Motorsteuerung anschließen, muss das
Stromversorgungskabel der Motorsteuerung abgesteckt sein!
Abbildung 4: Anschluss HSE an Steuerung (z.B. COMPACT)
A
Der Bohrdurchmesser hängt auch vom Material der Tischplatte ab. Wir empfehlen den Bohrdurchmesser anhand einer
Musterbohrung zu ermitteln.
Hinweis: Entsorgen Sie das Verpackungsmaterial umweltgerecht!
gekennzeichneten Buchse.
A
.
