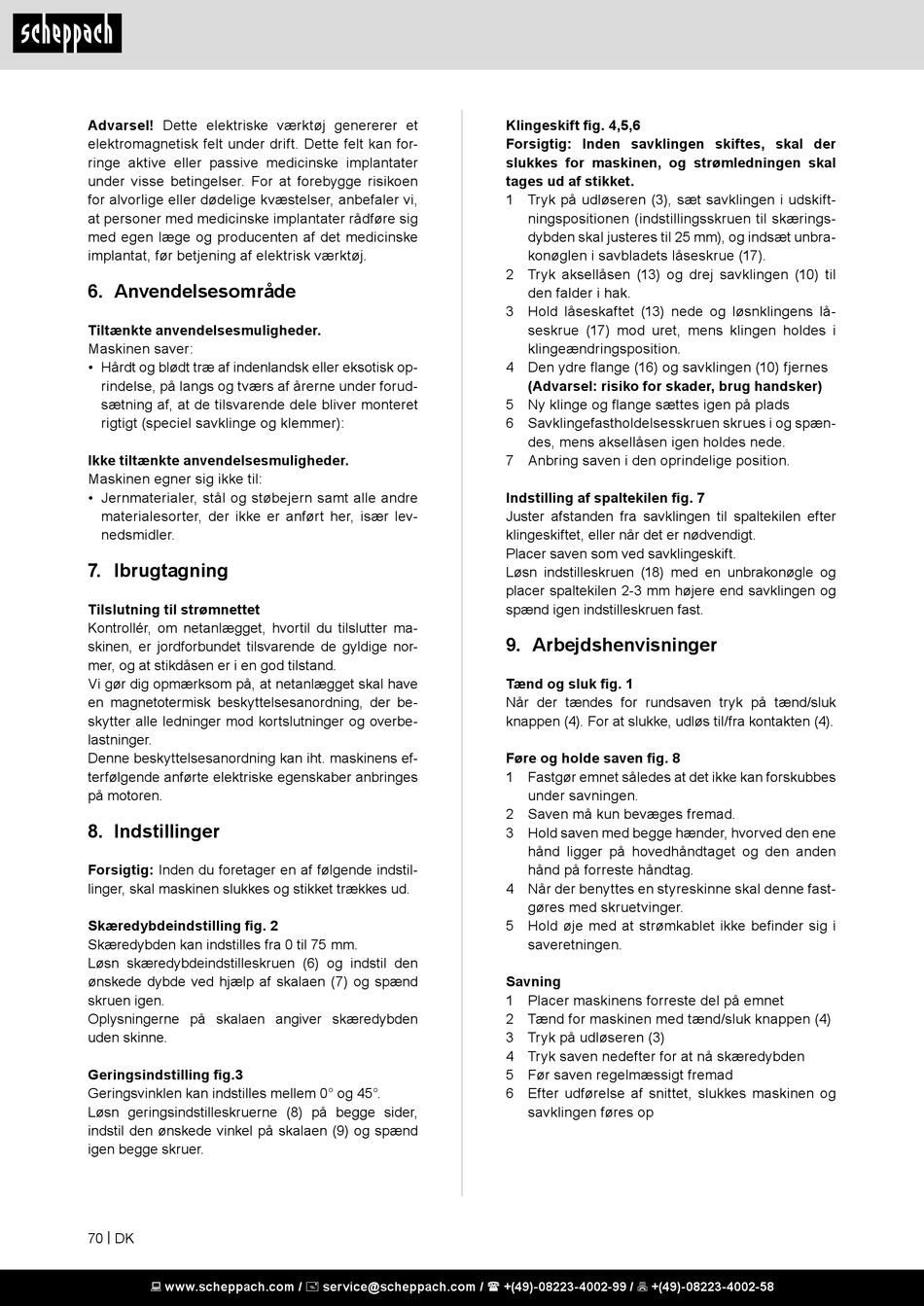

Advarsel! Dette elektriske værktøj genererer et
elektromagnetisk felt under drift. Dette felt kan for-
ringe aktive eller passive medicinske implantater
under visse betingelser. For at forebygge risikoen
for alvorlige eller dødelige kvæstelser, anbefaler vi,
at personer med medicinske implantater rådføre sig
med egen læge og producenten af det medicinske
implantat, før betjening af elektrisk værktøj.
6. Anvendelsesområde
Tiltænkte anvendelsesmuligheder.
Maskinen saver:
• Hårdt og blødt træ af indenlandsk eller eksotisk op-
rindelse, på langs og tværs af årerne under forud-
sætning af, at de tilsvarende dele bliver monteret
rigtigt (speciel savklinge og klemmer):
Ikke tiltænkte anvendelsesmuligheder.
Maskinen egner sig ikke til:
• Jernmaterialer, stål og støbejern samt alle andre
materialesorter, der ikke er anført her, især lev-
nedsmidler.

7. Ibrugtagning

Tilslutning til strømnettet
Kontrollér, om netanlægget, hvortil du tilslutter ma-
skinen, er jordforbundet tilsvarende de gyldige nor-
mer, og at stikdåsen er i en god tilstand.
Vi gør dig opmærksom på, at netanlægget skal have
en magnetotermisk beskyttelsesanordning, der be-
skytter alle ledninger mod kortslutninger og overbe-
lastninger.
Denne beskyttelsesanordning kan iht. maskinens ef-
terfølgende anførte elektriske egenskaber anbringes
på motoren.

8. Indstillinger

Forsigtig: Inden du foretager en af følgende indstil-
linger, skal maskinen slukkes og stikket trækkes ud.
Skæredybdeindstilling fig. 2
Skæredybden kan indstilles fra 0 til 75 mm.
Løsn skæredybdeindstilleskruen (6) og indstil den
ønskede dybde ved hjælp af skalaen (7) og spænd
skruen igen.
Oplysningerne på skalaen angiver skæredybden
uden skinne.
Geringsindstilling fig.3
Geringsvinklen kan indstilles mellem 0° og 45°.
Løsn geringsindstilleskruerne (8) på begge sider,
indstil den ønskede vinkel på skalaen (9) og spænd
igen begge skruer.
70 | DK
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Klingeskift fig. 4,5,6
Forsigtig: Inden savklingen skiftes, skal der
slukkes for maskinen, og strømledningen skal
tages ud af stikket.
1 Tryk på udløseren (3), sæt savklingen i udskift-
ningspositionen (indstillingsskruen til skærings-
dybden skal justeres til 25 mm), og indsæt unbra-
konøglen i savbladets låseskrue (17).
2 Tryk aksellåsen (13) og drej savklingen (10) til
den falder i hak.
3 Hold låseskaftet (13) nede og løsnklingens lå-
seskrue (17) mod uret, mens klingen holdes i
klingeændringsposition.
4 Den ydre flange (16) og savklingen (10) fjernes
(Advarsel: risiko for skader, brug handsker)
5 Ny klinge og flange sættes igen på plads
6 Savklingefastholdelsesskruen skrues i og spæn-
des, mens aksellåsen igen holdes nede.
7 Anbring saven i den oprindelige position.
Indstilling af spaltekilen fig. 7
Juster afstanden fra savklingen til spaltekilen efter
klingeskiftet, eller når det er nødvendigt.
Placer saven som ved savklingeskift.
Løsn indstilleskruen (18) med en unbrakonøgle og
placer spaltekilen 2-3 mm højere end savklingen og
spænd igen indstilleskruen fast.

9. Arbejdshenvisninger

Tænd og sluk fig. 1
Når der tændes for rundsaven tryk på tænd/sluk
knappen (4). For at slukke, udløs til/fra kontakten (4).
Føre og holde saven fig. 8
1 Fastgør emnet således at det ikke kan forskubbes
under savningen.
2 Saven må kun bevæges fremad.
3 Hold saven med begge hænder, hvorved den ene
hånd ligger på hovedhåndtaget og den anden
hånd på forreste håndtag.
4 Når der benyttes en styreskinne skal denne fast-
gøres med skruetvinger.
5 Hold øje med at strømkablet ikke befinder sig i
saveretningen.
Savning
1 Placer maskinens forreste del på emnet
2 Tænd for maskinen med tænd/sluk knappen (4)
3 Tryk på udløseren (3)
4 Tryk saven nedefter for at nå skæredybden
5 Før saven regelmæssigt fremad
6 Efter udførelse af snittet, slukkes maskinen og
savklingen føres op
