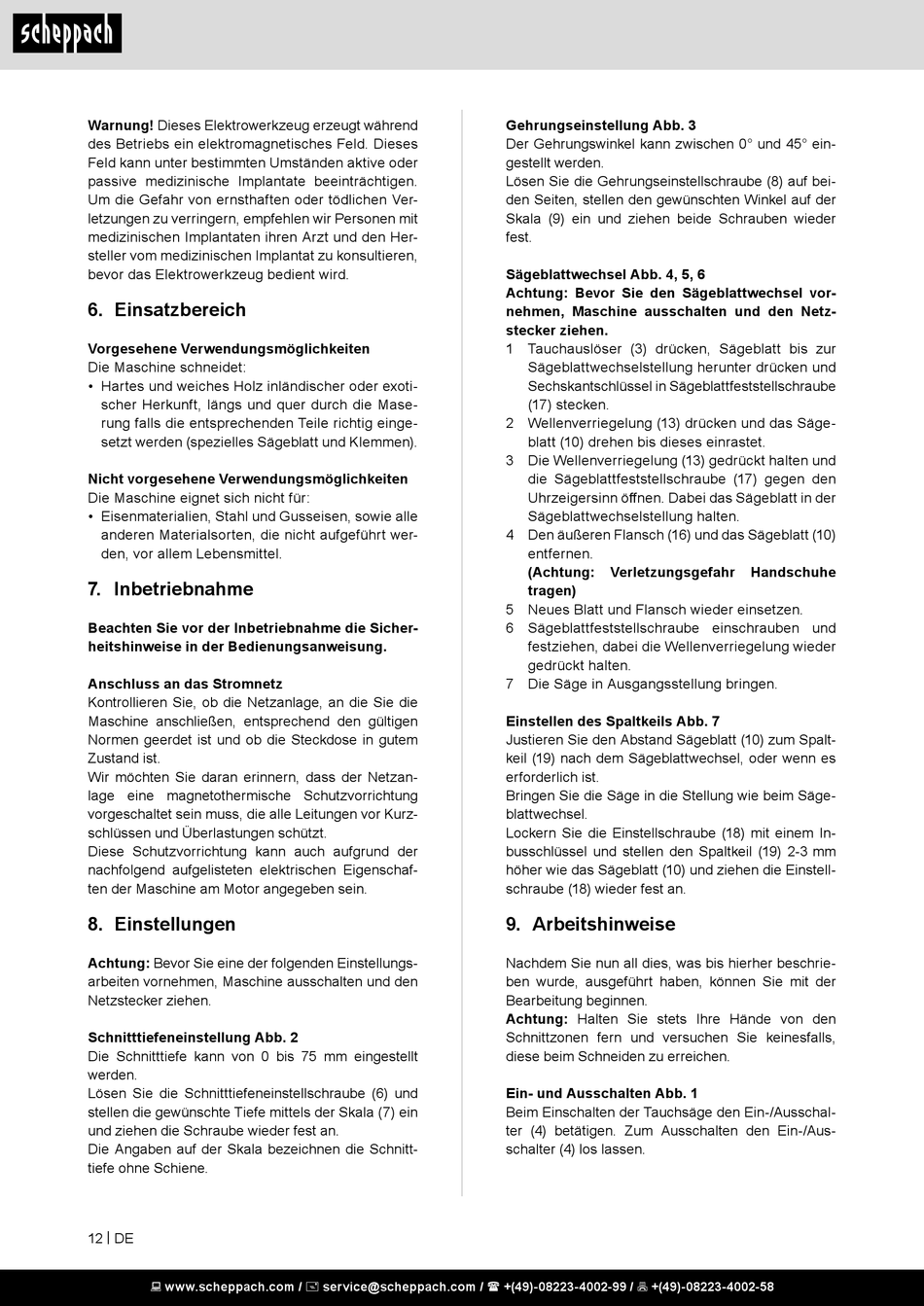

Warnung! Dieses Elektrowerkzeug erzeugt während
des Betriebs ein elektromagnetisches Feld. Dieses
Feld kann unter bestimmten Umständen aktive oder
passive medizinische Implantate beeinträchtigen.
Um die Gefahr von ernsthaften oder tödlichen Ver-
letzungen zu verringern, empfehlen wir Personen mit
medizinischen Implantaten ihren Arzt und den Her-
steller vom medizinischen Implantat zu konsultieren,
bevor das Elektrowerkzeug bedient wird.

6. Einsatzbereich

Vorgesehene Verwendungsmöglichkeiten
Die Maschine schneidet:
• Hartes und weiches Holz inländischer oder exoti-
scher Herkunft, längs und quer durch die Mase-
rung falls die entsprechenden Teile richtig einge-
setzt werden (spezielles Sägeblatt und Klemmen).
Nicht vorgesehene Verwendungsmöglichkeiten
Die Maschine eignet sich nicht für:
• Eisenmaterialien, Stahl und Gusseisen, sowie alle
anderen Materialsorten, die nicht aufgeführt wer-
den, vor allem Lebensmittel.

7. Inbetriebnahme

Beachten Sie vor der Inbetriebnahme die Sicher-
heitshinweise in der Bedienungsanweisung.
Anschluss an das Stromnetz
Kontrollieren Sie, ob die Netzanlage, an die Sie die
Maschine anschließen, entsprechend den gültigen
Normen geerdet ist und ob die Steckdose in gutem
Zustand ist.
Wir möchten Sie daran erinnern, dass der Netzan-
lage eine magnetothermische Schutzvorrichtung
vorgeschaltet sein muss, die alle Leitungen vor Kurz-
schlüssen und Überlastungen schützt.
Diese Schutzvorrichtung kann auch aufgrund der
nachfolgend aufgelisteten elektrischen Eigenschaf-
ten der Maschine am Motor angegeben sein.

8. Einstellungen

Achtung: Bevor Sie eine der folgenden Einstellungs-
arbeiten vornehmen, Maschine ausschalten und den
Netzstecker ziehen.
Schnitttiefeneinstellung Abb. 2
Die Schnitttiefe kann von 0 bis 75 mm eingestellt
werden.
Lösen Sie die Schnitttiefeneinstellschraube (6) und
stellen die gewünschte Tiefe mittels der Skala (7) ein
und ziehen die Schraube wieder fest an.
Die Angaben auf der Skala bezeichnen die Schnitt-
tiefe ohne Schiene.
12 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Gehrungseinstellung Abb. 3
Der Gehrungswinkel kann zwischen 0° und 45° ein-
gestellt werden.
Lösen Sie die Gehrungseinstellschraube (8) auf bei-
den Seiten, stellen den gewünschten Winkel auf der
Skala (9) ein und ziehen beide Schrauben wieder
fest.
Sägeblattwechsel Abb. 4, 5, 6
Achtung: Bevor Sie den Sägeblattwechsel vor-
nehmen, Maschine ausschalten und den Netz-
stecker ziehen.
1 Tauchauslöser (3) drücken, Sägeblatt bis zur
Sägeblattwechselstellung herunter drücken und
Sechskantschlüssel in Sägeblattfeststellschraube
(17) stecken.
2 Wellenverriegelung (13) drücken und das Säge-
blatt (10) drehen bis dieses einrastet.
3 Die Wellenverriegelung (13) gedrückt halten und
die Sägeblattfeststellschraube (17) gegen den
Uhrzeigersinn öffnen. Dabei das Sägeblatt in der
Sägeblattwechselstellung halten.
4 Den äußeren Flansch (16) und das Sägeblatt (10)
entfernen.
(Achtung: Verletzungsgefahr
tragen)
5 Neues Blatt und Flansch wieder einsetzen.
6 Sägeblattfeststellschraube einschrauben und
festziehen, dabei die Wellenverriegelung wieder
gedrückt halten.
7 Die Säge in Ausgangsstellung bringen.
Einstellen des Spaltkeils Abb. 7
Justieren Sie den Abstand Sägeblatt (10) zum Spalt-
keil (19) nach dem Sägeblattwechsel, oder wenn es
erforderlich ist.
Bringen Sie die Säge in die Stellung wie beim Säge-
blattwechsel.
Lockern Sie die Einstellschraube (18) mit einem In-
busschlüssel und stellen den Spaltkeil (19) 2-3 mm
höher wie das Sägeblatt (10) und ziehen die Einstell-
schraube (18) wieder fest an.

9. Arbeitshinweise

Nachdem Sie nun all dies, was bis hierher beschrie-
ben wur de, ausgeführt haben, können Sie mit der
Bearbeitung beginnen.
Achtung: Halten Sie stets Ihre Hände von den
Schnittzonen fern und versuchen Sie keinesfalls,
diese beim Schneiden zu erreichen.
Ein- und Ausschalten Abb. 1
Beim Einschalten der Tauchsäge den Ein-/Ausschal-
ter (4) betätigen. Zum Ausschalten den Ein-/Aus-
schalter (4) los lassen.
Handschuhe
