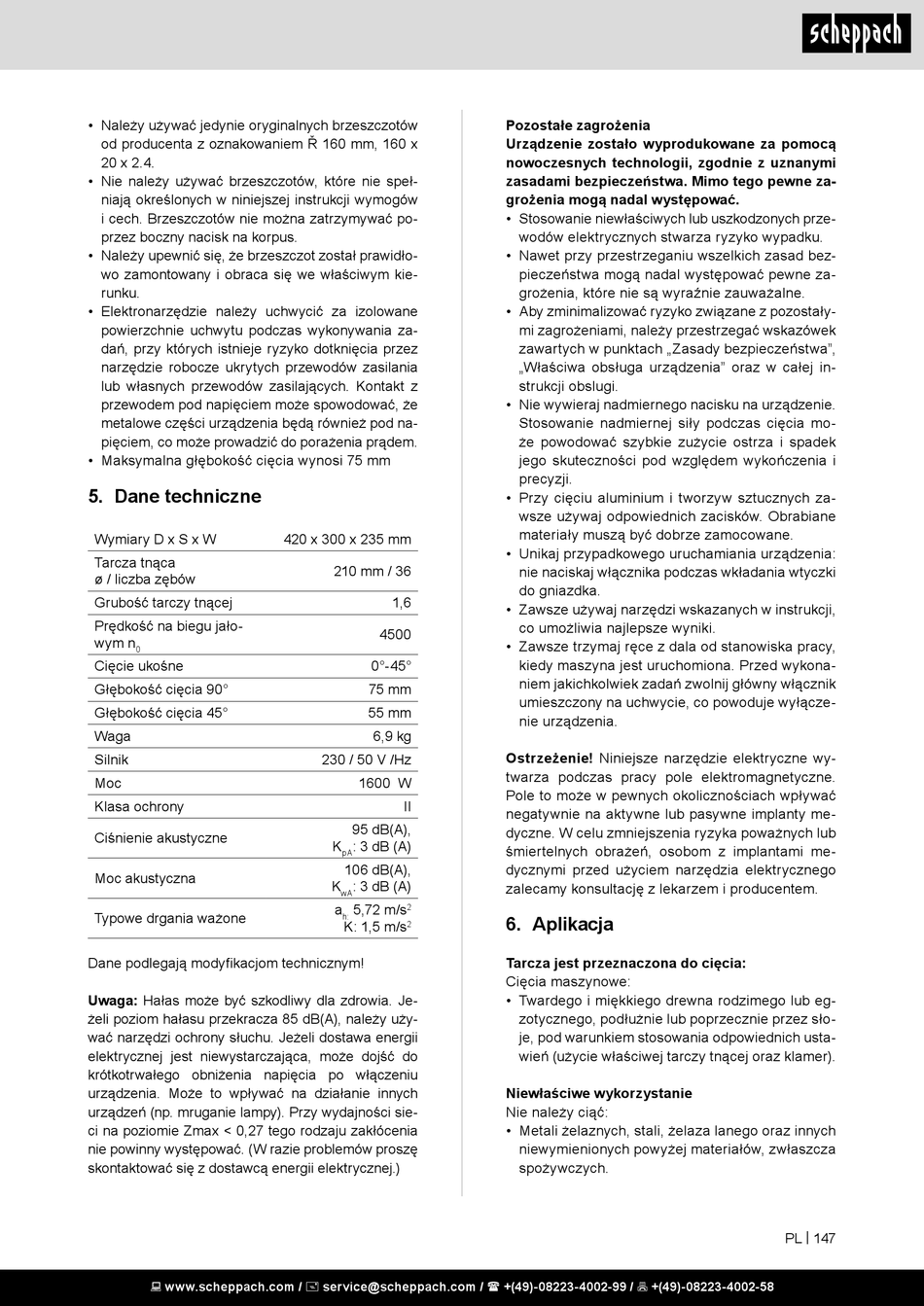

Dane Techniczne; Aplikacja - Scheppach PL75 Original Bedienungsanleitung

• Należy używać jedynie oryginalnych brzeszczotów
od producenta z oznakowaniem Ř 160 mm, 160 x
20 x 2.4.
• Nie należy używać brzeszczotów, które nie speł-
niają określonych w niniejszej instrukcji wymogów
i cech. Brzeszczotów nie można zatrzymywać po-
przez boczny nacisk na korpus.
• Należy upewnić się, że brzeszczot został prawidło-
wo zamontowany i obraca się we właściwym kie-
runku.
• Elektronarzędzie należy uchwycić za izolowane
powierzchnie uchwytu podczas wykonywania za-
dań, przy których istnieje ryzyko dotknięcia przez
narzędzie robocze ukrytych przewodów zasilania
lub własnych przewodów zasilających. Kontakt z
przewodem pod napięciem może spowodować, że
metalowe części urządzenia będą również pod na-
pięciem, co może prowadzić do porażenia prądem.
• Maksymalna głębokość cięcia wynosi 75 mm

5. Dane techniczne

Wymiary D x S x W
Tarcza tnąca
ø / liczba zębów
Grubość tarczy tnącej
Prędkość na biegu jało-
wym n
0
Cięcie ukośne
Głębokość cięcia 90°
Głębokość cięcia 45°
Waga
Silnik
Moc
Klasa ochrony
Ciśnienie akustyczne
Moc akustyczna
Typowe drgania ważone
Dane podlegają modyfikacjom technicznym!
Uwaga: Hałas może być szkodliwy dla zdrowia. Je-
żeli poziom hałasu przekracza 85 dB(A), należy uży-
wać narzędzi ochrony słuchu. Jeżeli dostawa energii
elektrycznej jest niewystarczająca, może dojść do
krótkotrwałego obniżenia napięcia po włączeniu
urządzenia. Może to wpływać na działanie innych
urządzeń (np. mruganie lampy). Przy wydajności sie-
ci na poziomie Zmax < 0,27 tego rodzaju zakłócenia
nie powinny występować. (W razie problemów proszę
skontaktować się z dostawcą energii elektrycznej.)
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
420 x 300 x 235 mm
210 mm / 36
1,6
4500
0°-45°
75 mm
55 mm
6,9 kg
230 / 50 V /Hz
1600 W
II
95 dB(A),
K : 3 dB (A)
pA
106 dB(A),
K : 3 dB (A)
wA
a 5,72 m/s
2
h:
K: 1,5 m/s
2
Pozostałe zagrożenia
Urządzenie zostało wyprodukowane za pomocą
nowoczesnych technologii, zgodnie z uznanymi
zasadami bezpieczeństwa. Mimo tego pewne za-
grożenia mogą nadal występować.
• Stosowanie niewłaściwych lub uszkodzonych prze-
wodów elektrycznych stwarza ryzyko wypadku.
• Nawet przy przestrzeganiu wszelkich zasad bez-
pieczeństwa mogą nadal występować pewne za-
grożenia, które nie są wyraźnie zauważalne.
• Aby zminimalizować ryzyko związane z pozostały-
mi zagrożeniami, należy przestrzegać wskazówek
zawartych w punktach „Zasady bezpieczeństwa",
„Właściwa obsługa urządzenia" oraz w całej in-
strukcji obslugi.
• Nie wywieraj nadmiernego nacisku na urządzenie.
Stosowanie nadmiernej siły podczas cięcia mo-
że powodować szybkie zużycie ostrza i spadek
jego skuteczności pod względem wykończenia i
precyzji.
• Przy cięciu aluminium i tworzyw sztucznych za-
wsze używaj odpowiednich zacisków. Obrabiane
materiały muszą być dobrze zamocowane.
• Unikaj przypadkowego uruchamiania urządzenia:
nie naciskaj włącznika podczas wkładania wtyczki
do gniazdka.
• Zawsze używaj narzędzi wskazanych w instrukcji,
co umożliwia najlepsze wyniki.
• Zawsze trzymaj ręce z dala od stanowiska pracy,
kiedy maszyna jest uruchomiona. Przed wykona-
niem jakichkolwiek zadań zwolnij główny włącznik
umieszczony na uchwycie, co powoduje wyłącze-
nie urządzenia.
Ostrzeżenie! Niniejsze narzędzie elektryczne wy-
twarza podczas pracy pole elektromagnetyczne.
Pole to może w pewnych okolicznościach wpływać
negatywnie na aktywne lub pasywne implanty me-
dyczne. W celu zmniejszenia ryzyka poważnych lub
śmiertelnych obrażeń, osobom z implantami me-
dycznymi przed użyciem narzędzia elektrycznego
zalecamy konsultację z lekarzem i producentem.

6. Aplikacja

Tarcza jest przeznaczona do cięcia:
Cięcia maszynowe:
• Twardego i miękkiego drewna rodzimego lub eg-
zotycznego, podłużnie lub poprzecznie przez sło-
je, pod warunkiem stosowania odpowiednich usta-
wień (użycie właściwej tarczy tnącej oraz klamer).
Niewłaściwe wykorzystanie
Nie należy ciąć:
• Metali żelaznych, stali, żelaza lanego oraz innych
niewymienionych powyżej materiałów, zwłaszcza
spożywczych.
PL | 147
