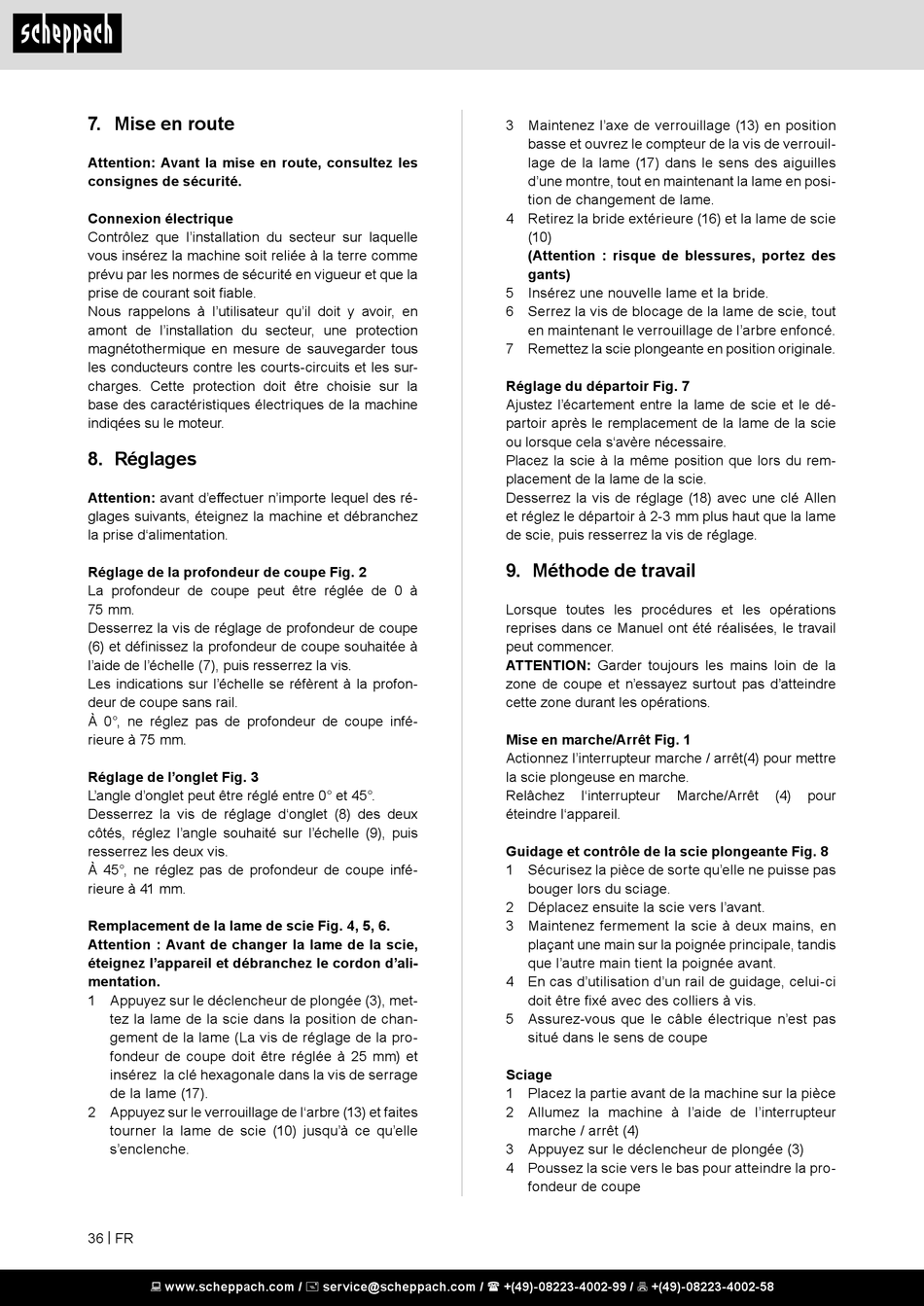

7. Mise en route

Attention: Avant la mise en route, consultez les
consignes de sécurité.
Connexion électrique
Contrôlez que l'installation du secteur sur laquelle
vous insérez la machine soit reliée à la terre comme
prévu par les normes de sécurité en vigueur et que la
prise de courant soit fiable.
Nous rappelons à l'utilisateur qu'il doit y avoir, en
amont de l'installation du secteur, une protection
magnétothermique en mesure de sauvegarder tous
les conducteurs contre les courts-circuits et les sur-
charges. Cette protection doit être choisie sur la
base des caractéristiques électriques de la machine
indiqées su le moteur.
8. Réglages
Attention: avant d'effectuer n'importe lequel des ré-
glages suivants, éteignez la machine et débranchez
la prise d'alimentation.
Réglage de la profondeur de coupe Fig. 2
La profondeur de coupe peut être réglée de 0 à
75 mm.
Desserrez la vis de réglage de profondeur de coupe
(6) et définissez la profondeur de coupe souhaitée à
l'aide de l'échelle (7), puis resserrez la vis.
Les indications sur l'échelle se réfèrent à la profon-
deur de coupe sans rail.
À 0°, ne réglez pas de profondeur de coupe infé-
rieure à 75 mm.
Réglage de l'onglet Fig. 3
L'angle d'onglet peut être réglé entre 0° et 45°.
Desserrez la vis de réglage d'onglet (8) des deux
côtés, réglez l'angle souhaité sur l'échelle (9), puis
resserrez les deux vis.
À 45°, ne réglez pas de profondeur de coupe infé-
rieure à 41 mm.
Remplacement de la lame de scie Fig. 4, 5, 6.
Attention : Avant de changer la lame de la scie,
éteignez l'appareil et débranchez le cordon d'ali-
mentation.
1 Appuyez sur le déclencheur de plongée (3), met-
tez la lame de la scie dans la position de chan-
gement de la lame (La vis de réglage de la pro-
fondeur de coupe doit être réglée à 25 mm) et
insérez la clé hexagonale dans la vis de serrage
de la lame (17).
2 Appuyez sur le verrouillage de l'arbre (13) et faites
tourner la lame de scie (10) jusqu'à ce qu'elle
s'enclenche.
36 | FR
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
3 Maintenez l'axe de verrouillage (13) en position
basse et ouvrez le compteur de la vis de verrouil-
lage de la lame (17) dans le sens des aiguilles
d'une montre, tout en maintenant la lame en posi-
tion de changement de lame.
4 Retirez la bride extérieure (16) et la lame de scie
(10)
(Attention : risque de blessures, portez des
gants)
5 Insérez une nouvelle lame et la bride.
6 Serrez la vis de blocage de la lame de scie, tout
en maintenant le verrouillage de l'arbre enfoncé.
7 Remettez la scie plongeante en position originale.
Réglage du départoir Fig. 7
Ajustez l'écartement entre la lame de scie et le dé-
partoir après le remplacement de la lame de la scie
ou lorsque cela s'avère nécessaire.
Placez la scie à la même position que lors du rem-
placement de la lame de la scie.
Desserrez la vis de réglage (18) avec une clé Allen
et réglez le départoir à 2-3 mm plus haut que la lame
de scie, puis resserrez la vis de réglage.
9. Méthode de travail
Lorsque toutes les procédures et les opérations
reprises dans ce Manuel ont été réalisées, le travail
peut commencer.
ATTENTION: Garder toujours les mains loin de la
zone de coupe et n'essayez surtout pas d'atteindre
cette zone durant les opérations.
Mise en marche/Arrêt Fig. 1
Actionnez l'interrupteur marche / arrêt(4) pour mettre
la scie plongeuse en marche.
Relâchez l'interrupteur Marche/Arrêt
éteindre l'appareil.
Guidage et contrôle de la scie plongeante Fig. 8
1 Sécurisez la pièce de sorte qu'elle ne puisse pas
bouger lors du sciage.
2 Déplacez ensuite la scie vers l'avant.
3 Maintenez fermement la scie à deux mains, en
plaçant une main sur la poignée principale, tandis
que l'autre main tient la poignée avant.
4 En cas d'utilisation d'un rail de guidage, celui-ci
doit être fixé avec des colliers à vis.
5 Assurez-vous que le câble électrique n'est pas
situé dans le sens de coupe
Sciage
1 Placez la partie avant de la machine sur la pièce
2 Allumez la machine à l'aide de l'interrupteur
marche / arrêt (4)
3 Appuyez sur le déclencheur de plongée (3)
4 Poussez la scie vers le bas pour atteindre la pro-
fondeur de coupe
(4) pour
