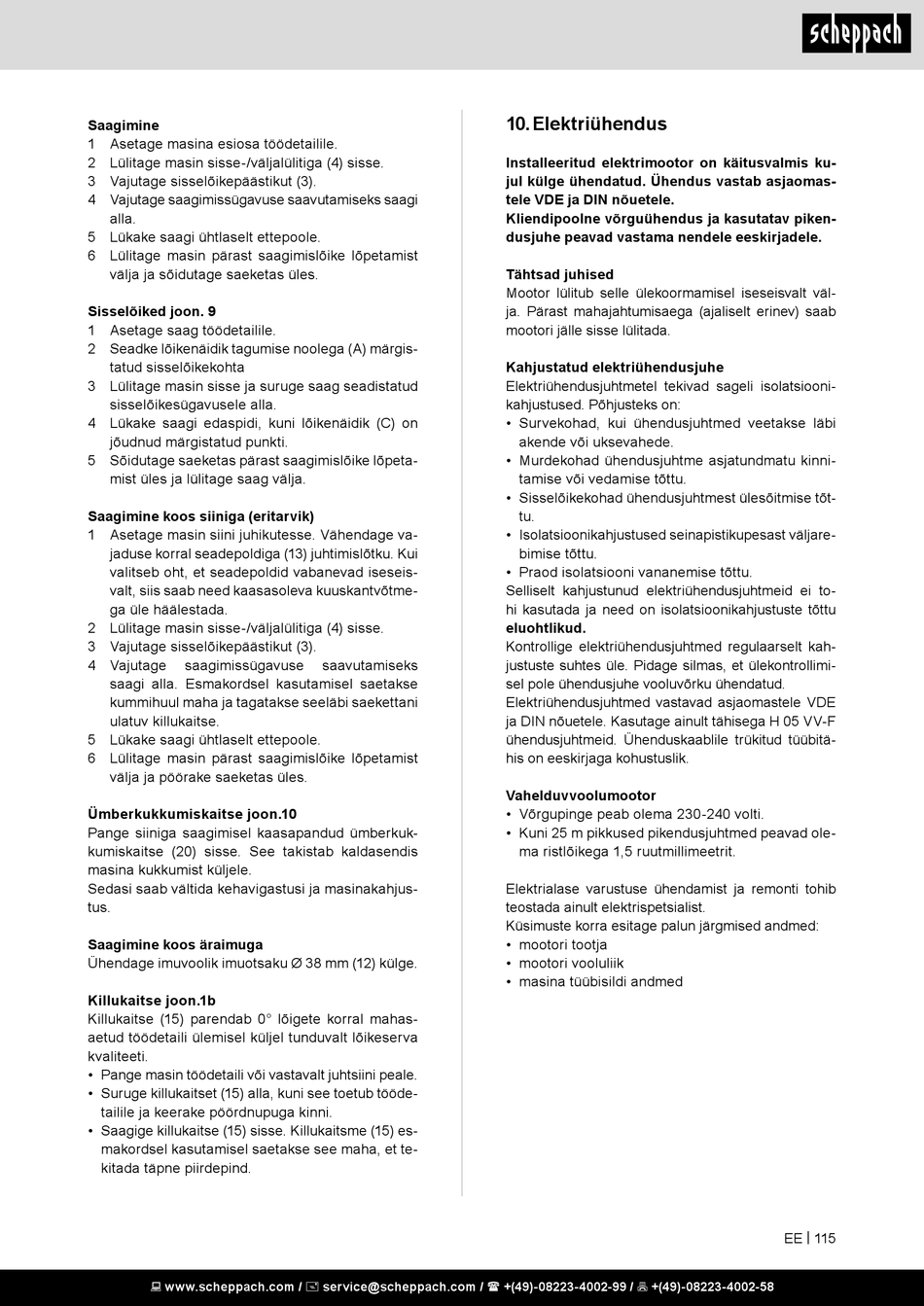

Saagimine
1 Asetage masina esiosa töödetailile.
2 Lülitage masin sisse-/väljalülitiga (4) sisse.
3 Vajutage sisselõikepäästikut (3).
4 Vajutage saagimissügavuse saavutamiseks saagi
alla.
5 Lükake saagi ühtlaselt ettepoole.
6 Lülitage masin pärast saagimislõike lõpetamist
välja ja sõidutage saeketas üles.
Sisselõiked joon. 9
1 Asetage saag töödetailile.
2 Seadke lõikenäidik tagumise noolega (A) märgis-
tatud sisselõikekohta
3 Lülitage masin sisse ja suruge saag seadistatud
sisselõikesügavusele alla.
4 Lükake saagi edaspidi, kuni lõikenäidik (C) on
jõudnud märgistatud punkti.
5 Sõidutage saeketas pärast saagimislõike lõpeta-
mist üles ja lülitage saag välja.
Saagimine koos siiniga (eritarvik)
1 Asetage masin siini juhikutesse. Vähendage va-
jaduse korral seadepoldiga (13) juhtimislõtku. Kui
valitseb oht, et seadepoldid vabanevad iseseis-
valt, siis saab need kaasasoleva kuuskantvõtme-
ga üle häälestada.
2 Lülitage masin sisse-/väljalülitiga (4) sisse.
3 Vajutage sisselõikepäästikut (3).
4 Vajutage saagimissügavuse
saagi alla. Esmakordsel kasutamisel saetakse
kummihuul maha ja tagatakse seeläbi saekettani
ulatuv killukaitse.
5 Lükake saagi ühtlaselt ettepoole.
6 Lülitage masin pärast saagimislõike lõpetamist
välja ja pöörake saeketas üles.
Ümberkukkumiskaitse joon.10
Pange siiniga saagimisel kaasapandud ümberkuk-
kumiskaitse (20) sisse. See takistab kaldasendis
masina kukkumist küljele.
Sedasi saab vältida kehavigastusi ja masinakahjus-
tus.
Saagimine koos äraimuga
Ühendage imuvoolik imuotsaku Ø 38 mm (12) külge.
Killukaitse joon.1b
Killukaitse (15) parendab 0° lõigete korral mahas-
aetud töödetaili ülemisel küljel tunduvalt lõikeserva
kvaliteeti.
• Pange masin töödetaili või vastavalt juhtsiini peale.
• Suruge killukaitset (15) alla, kuni see toetub tööde-
tailile ja keerake pöördnupuga kinni.
• Saagige killukaitse (15) sisse. Killukaitsme (15) es-
makordsel kasutamisel saetakse see maha, et te-
kitada täpne piirdepind.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
saavutamiseks
10. Elektriühendus
Installeeritud elektrimootor on käitusvalmis ku-
jul külge ühendatud. Ühendus vastab asjaomas-
tele VDE ja DIN nõuetele.
Kliendipoolne võrguühendus ja kasutatav piken-
dusjuhe peavad vastama nendele eeskirjadele.
Tähtsad juhised
Mootor lülitub selle ülekoormamisel iseseisvalt väl-
ja. Pärast mahajahtumisaega (ajaliselt erinev) saab
mootori jälle sisse lülitada.
Kahjustatud elektriühendusjuhe
Elektriühendusjuhtmetel tekivad sageli isolatsiooni-
kahjustused. Põhjusteks on:
• Survekohad, kui ühendusjuhtmed veetakse läbi
akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinni-
tamise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise tõt-
tu.
• Isolatsioonikahjustused seinapistikupesast väljare-
bimise tõttu.
• Praod isolatsiooni vananemise tõttu.
Selliselt kahjustunud elektriühendusjuhtmeid ei to-
hi kasutada ja need on isolatsioonikahjustuste tõttu
eluohtlikud.
Kontrollige elektriühendusjuhtmed regulaarselt kah-
justuste suhtes üle. Pidage silmas, et ülekontrollimi-
sel pole ühendusjuhe vooluvõrku ühendatud.
Elektriühendusjuhtmed vastavad asjaomastele VDE
ja DIN nõuetele. Kasutage ainult tähisega H 05 VV-F
ühendusjuhtmeid. Ühenduskaablile trükitud tüübitä-
his on eeskirjaga kohustuslik.
Vahelduvvoolumootor
• Võrgupinge peab olema 230-240 volti.
• Kuni 25 m pikkused pikendusjuhtmed peavad ole-
ma ristlõikega 1,5 ruutmillimeetrit.
Elektrialase varustuse ühendamist ja remonti tohib
teostada ainult elektrispetsialist.
Küsimuste korra esitage palun järgmised andmed:
• mootori tootja
• mootori vooluliik
• masina tüübisildi andmed
EE | 115
