Safety Information
Consultez les instructions relatives à votre unité de
commande.
Raccordement du câble de l'outil :
• Vérifiez que le type de câble convient.
• Alignez le connecteur du câble de façon à ce
que les deux broches asymétriques du con-
necteur s'insèrent bien dans les têtes sur l'outil.
• Serrez le contre-écrou.
• Pour votre sécurité, vérifiez si le raccordement
est correct en tirant, en poussant et en faisant
tourner le connecteur du câble (il ne doit pas y
avoir de mouvement).
Mise à la terre
Si l'outil est monté sur un dispositif portatif ou sur
un dispositif guidé manuellement, ce dispositif doit
être connecté à l'unité de commande au moyen
d'un câble de terre indépendant de 2,5 mm
Administration
Utilisation
Assurez-vous que l'outil est en parfait état de fonc-
tionnement et que l'unité de commande est cor-
rectement programmée afin d'éviter tout com-
portement inattendu de l'outil susceptible de
blesser l'opérateur.
Assurez-vous que l'outil se trouve dans la bonne
direction en tournant la bague d'inversion.
La fonction de démarrage en douceur facilite l'in-
sertion de la tête et du filet de la vis.
La durée du démarrage en douceur peut être réglée
conformément aux instructions du manuel de
l'unité de commande.
L'outil est équipé des témoins lumineux suivants:
• Vert = Serrage correct
• Jaune = Avertissement – couple insuffisant.
• Rouge = Serrage incorrect
Prévention des problèmes de DES
Les composants que contiennent l'outil et le con-
trôleur sont sensibles aux décharges électrosta-
tiques. Pour éviter tout mauvais fonctionnement
futur, assurez-vous que les opérations d'entretien
et de maintenance se déroulent dans un environ-

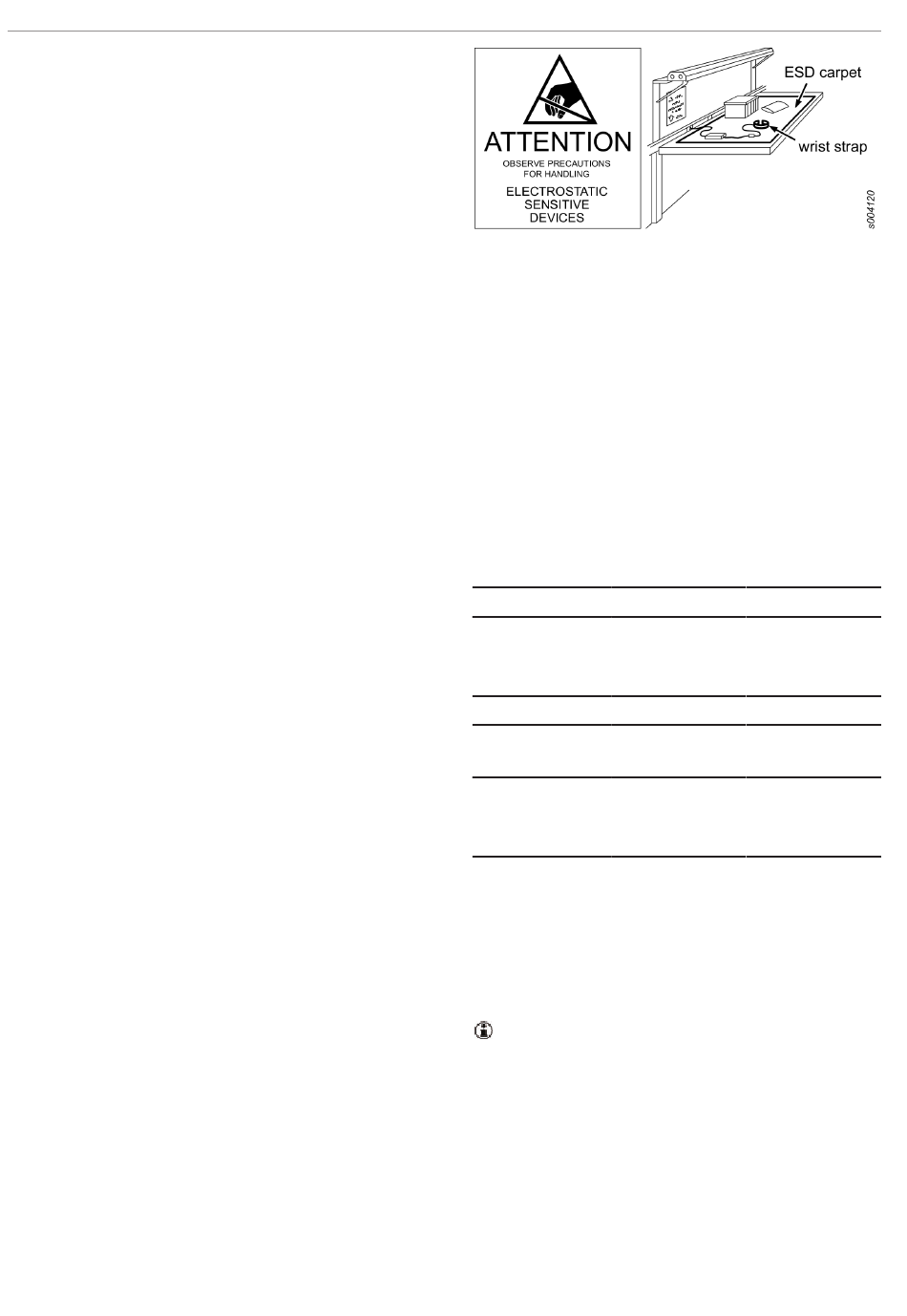

nement de travail homologué DES. L'illustration
ci-dessous présente un exemple de poste de travail
acceptable pour l'entretien.
10
2
.
© Atlas Copco Industrial Technique AB - 9836 7094 00
Entretien
Lubrification
Lors de chaque révision, graissez les engrenages
planétaires ainsi que les roulements à billes et à
aiguilles avec de la graisse contenant du bisulfure
de molybdène. Le Molykote BR 2 Plus permet
d'espacer davantage les lubrifications.
Veillez à respecter la quantité spécifiée. Tout
graissage excessif ou insuffisant peut engendrer
des problèmes.
Guide de lubrification
Marque
Écrou de câble Engrenages
Molykote
CRC
Graisse au
lithium n° 3020
Engrenages
Marque
angulaires
Molykote
Longterm 2
plus
Almagard
Révision
L'entretien doit être effectué uniquement par du
personnel qualifié ayant accès aux instructions de
service et/ou ayant été formé pour l'entretien des
outils équipés d'un système Tensor.
Le moteur électrique est une unité hermétique
qui ne peut en aucun cas être ouverte par
quiconque en dehors d'Atlas Copco Industrial
Technique AB !
Si vous pensez que le moteur électrique est dé-
fectueux ou nécessite une révision d'entretien, ren-
voyez le moteur complet à Atlas Copco Industrial
Technique pour le faire remplacer.
ETD SR21-07-I06-PS
BR2 Plus
Tout usage
LE 3751
