Atlas Copco CWR-25 Produktanweisungen
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Printed Matter No.9839 1635 00
Publication Date 2019-05-10
Valid from Serial No. -
CWR-25
Read all safety warnings and instructions
Failure to follow the safety warnings and instructions may result in
electric shock, fire and/or serious injury.
Save all warnings and instructions for future reference
8439004101
WARNING
CWR-25
Instrument for torque control
Product Instructions
Inhaltsverzeichnis
Verwandte Anleitungen für Atlas Copco CWR-25
Inhaltszusammenfassung für Atlas Copco CWR-25
-
Seite 26: Produktinformation
Garantiereparaturen werden nur in Atlas Copco-Werkstätten oder von einem zertifizierten Service- Partner ausgeführt. Atlas Copco bietet eine erweiterte Garantie und eine vorbeugende Wartung nach dem neuesten Stand der Technik durch seine -Verträge. Weitere Informationen erhalten Sie von Ihrem lokalen Servicerepräsentan- ten. -
Seite 27: Maßzeichnungen

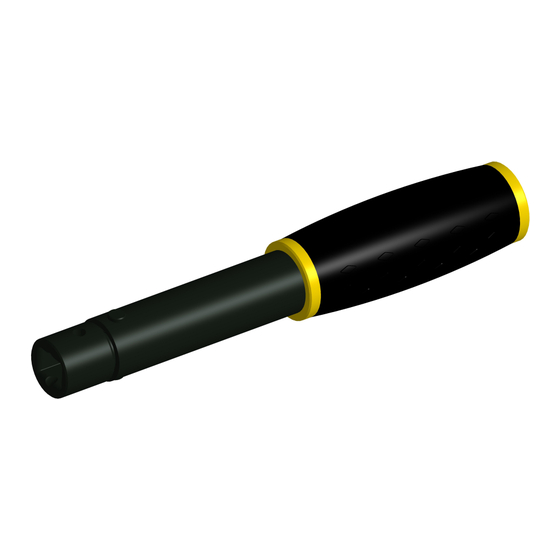

[ft lb] CWR-25 18.4 Hauptkomponenten und Funktionen Bei den mechanischen Drehmomentschlüsseln der Serie CWR-25 handelt es sich um kurzauslösende Drehmomentschlüssel mit automatischem Auslösemechanismus. Die mit dem Einstellwert erzielte Leistung ist klar hörbar und spürbar. Die Wiederholgenauigkeit beträgt +/- 4%. -
Seite 28: Optionales Zubehör
Kabelsignalsender umzuwandeln. Dieser Adapter wird über ein Kabel an das SPS-System des Kun- den angeschlossen und kann Steuerungsfunktionen wie Gruppenzählung und Liniensteuerung unterstüt- zen. Pinbelegung, Mikroschalteradapter 3-pol. Binder Steckverbindung Kabelfarbe Weiß Grün Braun © Atlas Copco Industrial Technique AB - 9839 1635 00... - Seite 29 Führen Sie eine Verschraubung aus und überprüfen Sie, ob das abgegebene Signal korrekt ist. Anpassung der „Klick“-Erkennung Benötigtes Werkzeug: 4mm Innensechskantschlüssel Die Anpassung ist nur notwendig, falls: ■ Kein Signal übertragen wird. © Atlas Copco Industrial Technique AB - 9839 1635 00...
- Seite 30 Führen Sie eine Verschraubung aus und überprüfen Sie, ob das nach dem Klick abgegebene Signal des mechanischen Adapters korrekt ist. Wenn das Signal nicht korrekt übertragen wird, nehmen Sie eine Anpassung der „Klick“-Erkennung vor. © Atlas Copco Industrial Technique AB - 9839 1635 00...
- Seite 31 Zum Reinigen des Mikroschalteradapters dürfen keine Lösungsmittel verwendet werden. Lösungsmittel können sich auf die Schmierung beweglicher Teile auswirken und somit die ord- nungsgemäße Funktion des Mikroschalteradapters beeinträchtigen und zu erhöhtem Verschleiß füh- ren. © Atlas Copco Industrial Technique AB - 9839 1635 00...
-
Seite 32: Bedienung
Bedieners abhängig. Passen Sie die Drehmomenteinstellung der Stärke und der Kör- perhaltung des Bedieners an und verwenden Sie bei zu hohem Drehmoment einen Drehmoment- arm oder einen Gegenhalter. ■ Verwenden Sie in staubiger Umgebung eine Staub-Absauganlage oder eine Mundschutzmaske. © Atlas Copco Industrial Technique AB - 9839 1635 00... - Seite 33 Die Einstellmutter zur Erhöhung des Drehmoments langsam im Uhrzeigersinn und zur Reduzierung des Drehmoments langsam gegen den Uhrzeigersinn drehen. Achten Sie darauf, dass das Drehmoment innerhalb des Leistungsbereichs des CWR-25 liegt. Die Einstellmutter zum Anziehen der Sicherungsmutter fixieren. Überprüfen Sie die Drehmomenteinstellungen mit dem Drehmoment-Prüfgerät.
-
Seite 34: Werkzeugeinsatz Anbringen
Werkzeug befindliche Text nach oben zeigt. Für Verschraubungen gegen den Uhrzeigersinn die schmale Spitze am Einstellschlüssel zum Ausbau des Endstücks verwenden. Anschließend das Endstück so anbringen, dass der am Werkzeug befindliche Text nach unten zeigt. © Atlas Copco Industrial Technique AB - 9839 1635 00... - Seite 35 Drehmomentschlüssel während der Lagerung auf die niedrigste Ein- stellung zu stellen, um somit die eingebaute Feder einer möglichst niedrigen Belastung auszusetzen. Wenn der CWR-25 nicht in Gebrauch ist, setzen Sie das Drehmoment auf den niedrigsten Wert zu- rück.
-
Seite 36: Wartung
Werkzeugs beeinträchtigen und zu erhöhtem Verschleiß führen. Weitere Wartung: Schmieren Sie das Werkzeug einmal pro Jahr oder aller 5000 Verschraubungen. Überprüfung Die mechanischen Teile des CWR-25 unterliegen dem üblichen Verschleiß. Die Einstellungen des CWR-25 müssen daher in regelmäßigen Abständen mithilfe des Drehmoment-Prüfgeräts überprüft wer- den. -
Seite 37: Recycling-Anweisungen
Hülse Ø16,8xØ10x51,5 mm Polyoxymethylen (POM) Druckfeder Ø3,20xØ16x70 mm Stahl Federführung Ø8,2x13 mm Stahl Druckplatte Ø16,4xØ9x0,8 mm - CP 9 17 Stahl Nadellager - AX 9 17 Stahl Spezial-Einstellmutter Stahl Spezial-Sperrmutter M18x1,5 Stahl © Atlas Copco Industrial Technique AB - 9839 1635 00...
