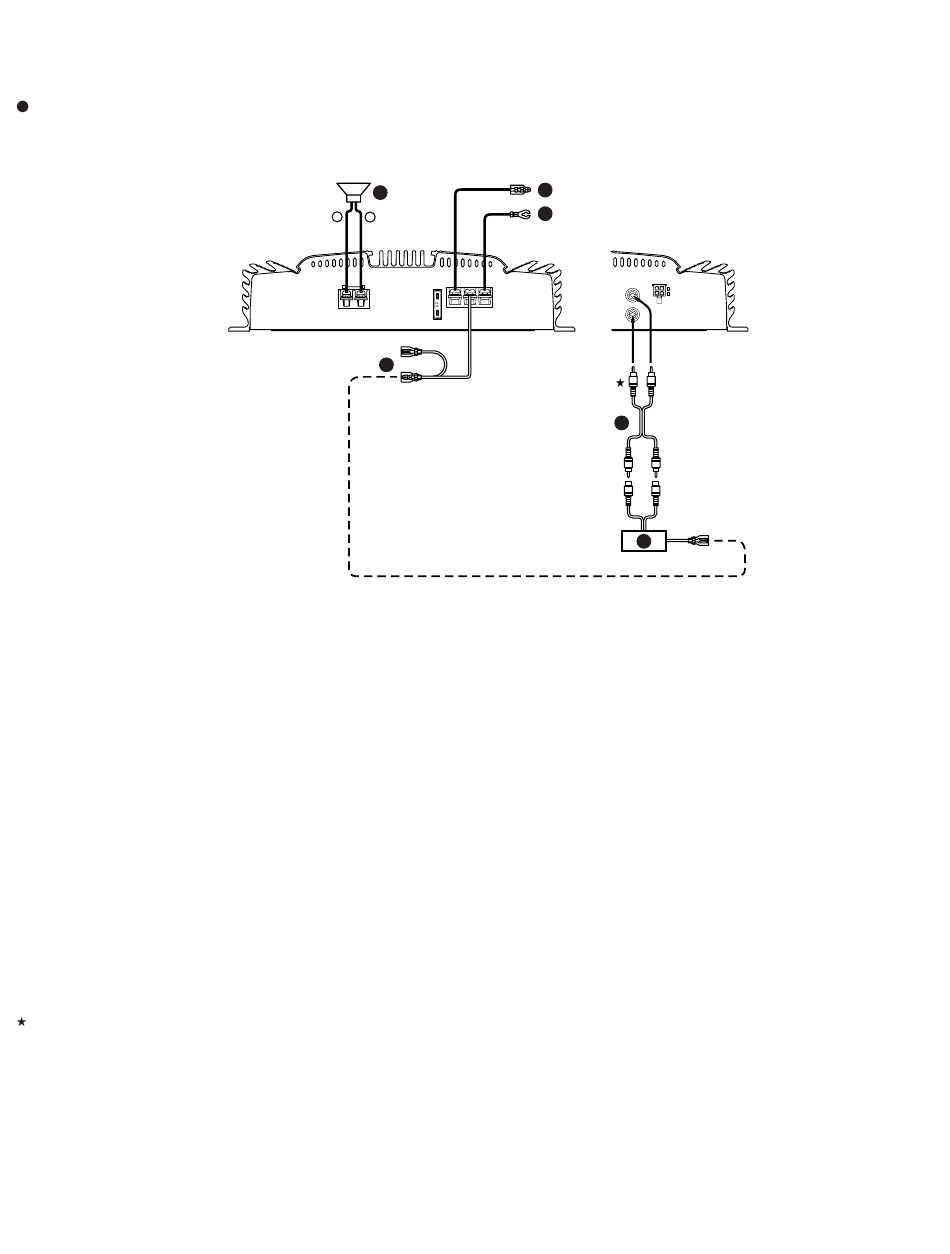

SYSTEMDIAGRAMME/DIAGRAMMI DEI SISTEMI/SYSTEMSCHEMAN
Ein-Lautsprecher-System/Sistema ad un altoparlante/System med en högtalare
(Rückseite/Lato posteriore/Bak)
Benutzen Sie entweder einen RCA-Leitungspegeleingang oder einen Lautsprecher-Pegeleingang. Schließen Sie beide nicht gleichzeitig an./Usate le entrate di livello di linea
RCA o di livello degli altoparlanti. Non collegatele entrambe simultaneamente./Använd antingen linjeingångarna (RCA-kontakter) eller effektingångarna. Anslut inte båda
kontaktparen samtidigt.
HINWEIS/NOTA/OBSERVERA:
Wenn Sie den Anschluss mithilfe des Lautsprecher-Eingangskabels durchführen, sehen Sie sich dazu bitte das in Abb. 6 dargestellt System an./Quando effettuate il collegamento
con l'intelaiatura di immissione dell'altoparlante, fate riferimento al sistema mostrato nella figura 6./Se systemet i Fig. 6 när du ansluter högtalarens kabel.
á
[Deutsch]
à
Verlängerungskabel (Im Handel erhältlich)
â
Hauptgerät mit Vorverstärker-Ausgängen
Tieftöner
8
19
+
–
MONO
BATTERY REMOTE
GND
+
–
25A
SPEAKER OUTPUT
POWER SUPPLY
FUSE
4
á
[Italiano]
à
Cavo di prolunga (venduto separatamente)
â
Unità principale con le uscite di preamplificazione
Subwoofer
3
5
CH-2
CH-1
+
–
(L)
(R)
(L)
SPEAKER
(R)
LEVEL INPUT
INPUT
(Vorderseite/Lato anteriore/Fram)
17
(R)
(L)
18
á
[Svenska]
à
Förlängningskabel (säljs separat)
â
Huvudenhet med förförstärkarutgångar
Subwoofer
Abb.5/Fig. 5
