SYSTEMDIAGRAMME
Wenn Sie einen oder mehrere Subwoofer anschließen, achten Sie darauf, dass Sie die richtige
Gesamtimpedanz konfigurieren, bevor Sie den oder die Subwoofer an den Verstärker anschließen.
Subwoofer
Hauptgerät, usw.
Subwooferausgang
RCA-Anschlusskabel (separat erhältlich)
Y-Adapter (separat erhältlich)

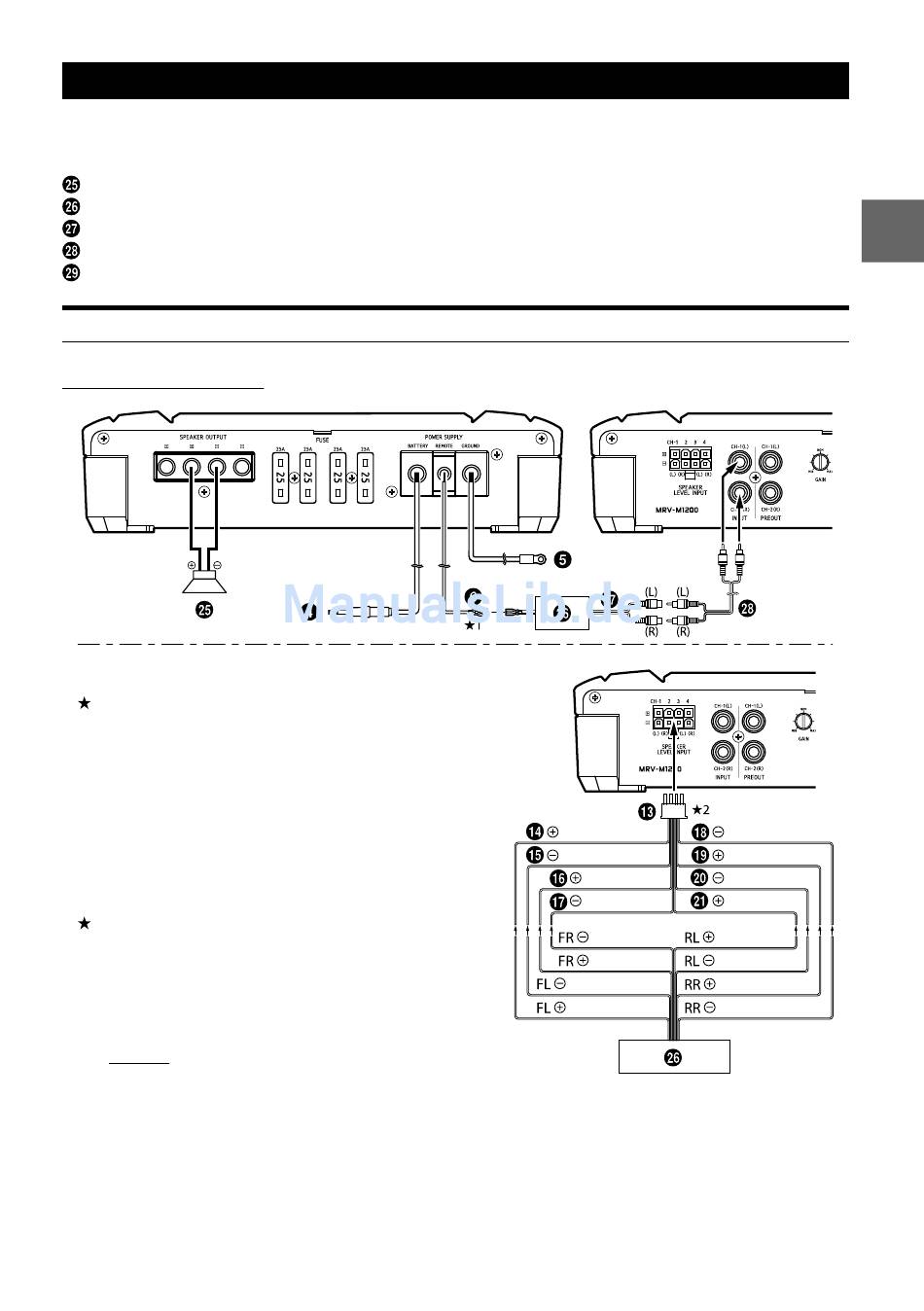

TYPISCHE SYSTEMANSCHLÜSSE
1 Subwoofer-System
Anschluss an das System mit Lautsprecherpegeleingängen
1 Zum Einrichten des Systems mit
Lautsprecherpegeleingängen brauchen Sie das
Ferneinschaltkabel dank der Funktion
„FERNBEDIENUNGSERKENNUNG" dieses Produkts
nicht anzuschließen. Allerdings hat die Funktion
„FERNBEDIENUNGSERKENNUNG" bei manchen
angeschlossenen Signalquellen keine Wirkung.
Schließen Sie das Ferneinschaltkabel in einem
solchen Fall an ein Eingangsstromversorgungskabel
(Zubehörstrom) an der Zubehörposition ACC an.
2 Wenn Sie sowohl Lautsprechereingangskabel als
auch RCA-Eingänge gleichzeitig anschließen,
schließen Sie nicht beide Signale an den gleichen
Eingangskanal des Verstärkers an. Achten Sie
vielmehr darauf, dass Sie jedes Eingangspaar an ein
anderes Eingangskanalpaar anschließen.
Beispiel;
Lautsprechereingangskabel:
FL/FR an CH1/CH2, RL/RR an CH3/CH4
RCA-Eingänge:
SUBWL/SUBWR an SUBWL/SUBWR
Weiß
Lila/Schwarz
Weiß/Schwarz
Lila
Grau
Grün/Schwarz
Grau/Schwarz
Grün
Grau/Schwarz
Grün
Grau
Grün/Schwarz
Weiß/Schwarz
Lila
Weiß
Lila/Schwarz
