0°
180°
PHASE
(Vorderseite/Lato anteriore/Fram)
8
9
10
1
11
RCA-Eingangsbuchsen
Schließen Sie diese Buchsen an die Ausgangsleitungen
Ihres Hauptgerätes an. Benutzen Sie für den Anschluß
ein RCA-Verlängerungskabel (als Zubehör im Handel
erhältlich). Achten Sie auf die richtigen Kanalanschlüsse;
2
Links an links und rechts an rechts.
Lautsprecher-Ausgangsklemmen
Der MRP-M200 ist mit zwei Paar Lautsprecher-Ausgängen
ausgestattet. Achten Sie auf richtige Lautsprecher-
Ausgangsanschlüsse und auf richtige Phasenangleichung.
Schließen Sie den positiven Ausgang an die positive
Lautsprecherklemme und den negativen Ausgang an die
negative Lautsprecherklemme an.
Benutzen Sie die Lautsprecheranschlüsse (–) nicht als
Verbindungskabel zwischen dem linken und rechten Kanal.
Schließen Sie dieses Kabel nicht an die Karosserie an.
Hinweise:
• Schließen Sie keine Lautsprecherkabel zusammen
oder an die Chassis-Erde an.
• Der Eingang ist Stereo, aber die Ausgabe erfolgt mon-
3
aural.
Batterie-Zuleitung (Gelb) (als Zubehör erhältlich)
Fügen Sie in jedem Fall eine 25 Ampere-Sicherung
so dicht wie möglich an der positiven (+) Klemme
der Batterie an. Diese Sicherung schützt das
elektrische System Ihres Fahrzeugen für den Fall
eines eventuellen Kurzschlusses. Wenn eine
Verlängerung dieser Zuleitung erforderlich ist, sollte
4
die Leitungsstärke AWG8 oder mehr betragen.
Ferneinschaltkabel (Blau/Weiß) (als Zubehör
erhältlich)
Schließen Sie dieses Kabel an die Ferneinschaltung
oder die Leistungsantennen-Zuleitung (positive
5
Spannung, (+) nur 12V) Ihres Hauptgerätes an.
Erdungsleitung (Schwarz) (als Zubehör erhältlich)
Schließen Sie diese Zuleitung fest an einen sauberen
Punkt aus reinem Metall am Fahrzeugchassis an.
Überprüfen Sie, daß es sich bei dem ausgewählten
Punkt tatsächlich um eine echte Erde handelt, indem
Sie die Verbindung zwischen dem entsprechenden
Punkt und der negativen (–) Klemme der Autobatterie
prüfen. Erden Sie alle Ihre Audio-Komponenten am
gleichen Punkt des Chassis, um Erdschleifen zu
6
verhindern.
7
Isolationsschlauch
Steckverbinder Lautsprechereingang
Diese Kabel werden für die Eingänge bei Hauptgeräten
ohne Vorverstärker-Ausgänge verwendet. Wenn Sie die
RCA-Eingangsanschlüsse nicht benutzen, sollten Sie
diese Kabel an die Lautsprecherausgänge des
Hauptgerätes anklemmen. An den MRP-M200 können
sowohl Hauptgeräte mit hoher Leistung, als auch mit
8
Standardleistung angeschlossen werden.
9
Linker Lautsprecher (Weiß (+))
Ä
Linker Lautsprecher (Weiß/Schwarz (–))
Å
Rechter Lautsprecher (Grau (+))
Rechter Lautsprecher (Grau/Schwarz (–))
Hinweis:
Falls das Lautsprecher-Eingangskabel verwendet wird,
kann es je nach verwendeter Kopf-Einheit zu Störungen
bei der Stromversorgung aus kommen. Sollten Ihnen
die Störungen etwas ausmachen, fügen Sie dem
Anschluss einfach einen SPST-Schalter hinzu. (Seite 6)
Deutsch
CH-2
CH-1
100
+6dB
NOM
75
140
0.5V
+
55
170
–
(L)
50
200
0dB
+12dB
MIN
MAX
OFF
ON
(Hz)
(R)
(L)
LP FILTER
BASS EQ
GAIN
SPEAKER
(R)
LEVEL INPUT
INPUT
1
7
1
Prese di ingresso RCA
Collegate queste prese ai fili di uscita in linea della
vostra unità principale usando i cavi di prolunga RCA
(venduti separatamente). Assicuratevi di rispettare i
corretti collegamenti dei canali: sinistro a sinistro e
2
destro a destro.
Terminali di uscita per gli altoparlanti
Il MRP-M200 è stato dotato di due paia di uscite per
gli altoparlanti. Assicuratevi di osservare il corretto
collegamento dell'uscita per gli altoparlanti e la cor-
retta messa a fase. Collegate l'uscita positiva al termi-
nale positivo dell'altoparlante e l'uscita negativa al ter-
minale negativo dell'altoparlante.
Non utilizzate i terminali (–) dell'altoparlante come cavo
comune tra i canali destro e sinistro. Non collegate
questo cavo al telaio del veicolo.
Note:
• Non collegate mai i fili degli altoparlanti l'uni con gli
altri né collegateli con messa a terra sullo chassis.
• L'entrata è stereo ma l'uscita è monoaurale.
3
Filo della batteria (giallo) (venduto separatamen-
te)
Assicuratevi di aggiungere un fusibile di 25 amp il
più vicino possibile al terminale positivo (+) della
batteria. Questo fusibile proteggerà il sistema elettri-
co del vostro veicolo in caso di corto circuito. Qualo-
ra fosse necessario prolungare questo filo, usate un
4
filo della misura 8 AWG oppure un filo più spesso.
Filo di accensione a distanza (blu/bianco) (vendu-
to separatamente)
Collegate questo filo al filo di accensione a distanza
o al filo dell'antenna di potenza (azionamento positi-
5
vo, (+)12V soltanto) della vostra unità principale.
Filo di massa (nero) (venduto separatamente)
Collegate questo filo in modo ben saldo su un punto
metallico sullo chassis dell'automobile. Verificate che
il punto selezionato sia adatto per una buona messa
a terra controllando la continuità tra lo stesso punto
e il terminale negativo (–) della batteria del veicolo.
Mettete a terra tutti i componenti audio sullo stesso
punto dello chassis per prevenire dei salti di massa.
6
7
Tubo isolante
Connettore di entrata dell'altoparlante
Questi cavi sono adibiti ad ingresso per l'utilizzo con
unità principali non dotate di uscite preamplificate.
Quando i connettori di ingresso di linea RCA non
vengono utilizzati, questi cavi devono essere colle-
gati ai cavi di uscita dell'altoparlante dell'unità prin-
cipale. L'MRP-M200 accetta l'entrata di unità princi-
8
pali di potenza alta o standard.
9
Altoparlante sinistro (Bianco (+))
Ä
Altoparlante sinistro (Bianco/Nero (–))
Å
Altoparlante destro (Grigio (+))
Altoparlante destro (Grigio/Nero (–))
Nota:
Nel caso di utilizzazione del cavo di immissione dell'al-
toparlante, potrebbero verificarsi alcuni rumori a cor-
rente spenta a seconda dell'unità principale collegata.
Se tali rumori vi dovessero dare fastidio, aggiungete un
commutatore SPST al collegamento. (Pagina 6)
Italiano
BATTERY REMOTE
GND
MONO
+
–
25A
SPEAKER OUTPUT
POWER SUPPLY
FUSE

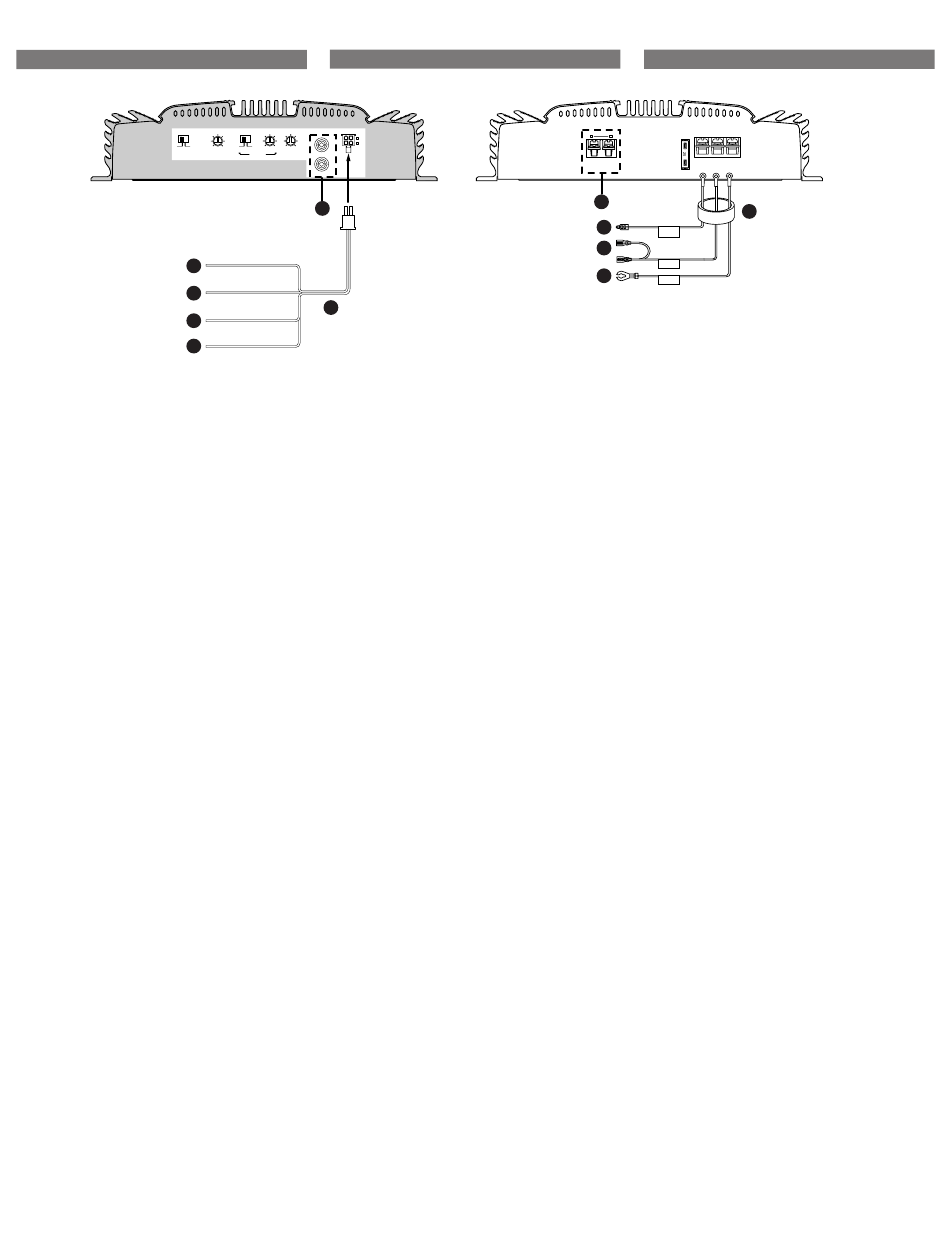

(Rückseite/Lato posteriore/Bak)
2
2
6
3
4
5
1
RCA-ingångar
Anslut dessa ingångar till linjeutgångarna på din
huvudapparat med RCA-kablar (säljs separat). Var
noga med att följa polariteten; vänster till vänster
och höger till höger.
2
Högtalarutgångar
Din MRP-M200 har två uppsättningar högtalarutgångar.
Var noga med att ansluta till rätt högtalarutgångar och
att följa fasmärkningen. Anslut utgångens pluspol till
plus på högtalaren och minus till minus.
Använd inte de negativa (–) högtalarterminalerna för
höger och vänster kanaler tillsammans. Anslut ej
heller dessa terminaler till bilchassit.
Observera:
• Högtalarkablarna får aldrig kopplas ihop eller
anslutas till chassijord.
• Ingången är stereo men utgången är enkanalig.
3
Batterikabel (gul) (säljs separat)
Var noga med att montera en 25A säkring så nära
bilbatteriets pluspol (+) som möjligt. Behöver kabeln
förlängas skall kabeltjockleken vara 8 AWG eller mer.
4
Fjärrtillslagskabel (blå/vit) (säljs separat)
Anslut den här kabeln till kabeln för fjärrtillslag eller
elantenn (positiv styrpuls, endast (+) 12V) på din
huvudapparat.
5
Jordkabel (svart) (säljs separat)
Anslut omsorgsfullt den här kabeln till en ren, plåtren
punkt på fordonets chassi. Kontrollera att punkten
verkligen är en jordpunkt genom att mäta att den är
kortsluten till bilbatteriets minuspol (–). Jorda alla
audiokomponenter till samma punkt på chassit för
att förhindra jordströmmar.
6
7
Isolationsrör
Högtalarnivåingång
Dessa kablar används för anslutning av apparater
som inte har några förförstärkarutgångar. Om
linjeingångarna av RCA-typ inte används, skall du
istället ansluta dessa kablar till högtalarutgångarna
på huvud-apparaten. MRP-M200 tål normal och hög
effekt från huvudapparater med inbyggd förstärkare.
8
9
Högtalare vänster (vit (+))
Ä
Högtalare vänster (vit/svart (–))
Å
Högtalare höger (Grå (+))
Högtalare höger (Grå/svart (–))
Observera:
När man använder högtalarens ingångskabel kan
oljud uppstå då strömmen är avslagen, beroende på
vilken huvudenhet som är tillkopplad. Anslut en
SPST-omkopplare om du tycker att oljuden är
obehagliga. (Sid 6)
Svenska
Abb.2/Fig. 2
