Aussenlüfter 4K5 Tauschen - Fronius Symo 3.0-3-S Serviceanleitung

Aussenlüfter 4k5 Aussenlüfter ausbauen:
tauschen
28

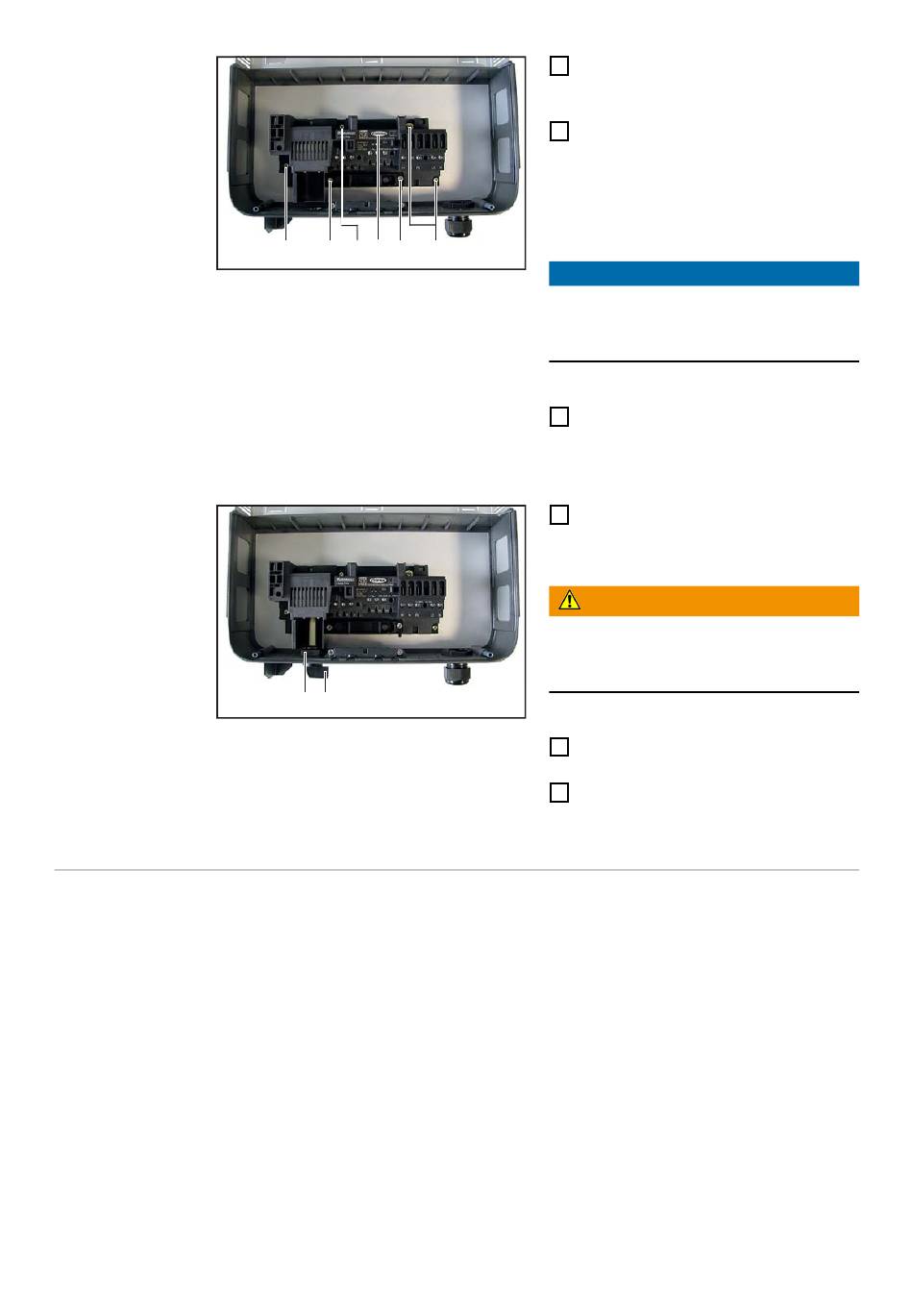

(4) (3) (4) (5) (3) (4)
(1) (2)
Zuvor entnommene Verstecksicherung
1
(5) wieder einsetzen
Neuen DC-Trenner einsetzen und mit
2
4 Stk. Schraube 4x9 TX20 (4) montie-
ren
[2 Nm]
HINWEIS!
Falls die beiden linken PE-Kontakte (5)
des Klemmblocks nicht benötigt wer-
den, diese mit 1,6 Nm zudrehen.
Zugentlastungsbügel mit 2 Stk.
3
Schraube 4x20 TX20 (3) montieren
[3-4 Umdrehungen]
Schaltknauf mit Welle (2) einsetzen
3
und mit Halteclip (1) fixieren
WARNUNG!
Sicherheitsvorkehrungen treffen.
Aufgrund von vorhandener DC-Spannung
- Sicherheitsvorschriften beachten!
AC- und DC-Leitungen am Klemm-
5
block des DC-Trenners anschließen
Wechselrichter in die Wandhalterung
6
einsetzen (siehe Abschnitt „Gerät
öffnen und schließen")
