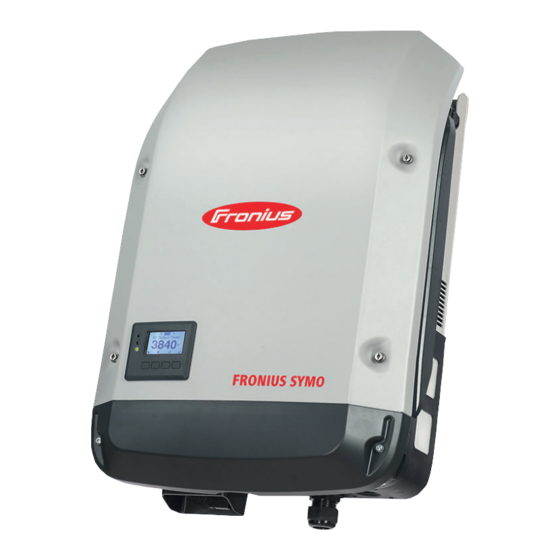

Fronius Symo 3 Installationsanleitung
Netzgekoppelter wechselrichter 8,2 kw
Vorschau ausblenden
Andere Handbücher für Symo 3:
- Installationsanleitung (48 Seiten) ,
- Installation (36 Seiten) ,
- Installationsanleitung (40 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für Fronius Symo 3
Inhaltszusammenfassung für Fronius Symo 3
- Seite 1 / Perfect Charging / Perfect Welding / Solar Energy Installationsanleitung Fronius Symo 3 - 8,2 kW Netzgekoppelter Wechselrichter 42,0426,0172,DE 016-05042019 Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Standort-Wahl und Montagelage ....................... Erklärung Sicherheitshinweise......................Sicherheit .............................. Bestimmungsgemäße Verwendung...................... Standort-Wahl des Wechselrichters...................... Symbolerklärung - Montagelage ......................Standort-Wahl des Wechselrichters allgemein ..................Montagehalterung montieren ........................Sicherheit .............................. Auswahl von Dübel und Schrauben...................... Schrauben-Empfehlung ........................Wechselrichter öffnen ........................... Montagehalterung auf einer Wand montieren..................Montagehalterung auf einem Mast oder Träger montieren.............. -
Seite 5: Standort-Wahl Und Montagelage
Standort-Wahl und Montagelage Erklärung Sicher- GEFAHR! heitshinweise Bezeichnet eine unmittelbar drohende Gefahr. ► Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Folge. WARNUNG! Bezeichnet eine möglicherweise gefährliche Situation. ► Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein. -
Seite 6: Brandverhütung
Hinweis! Fronius übernimmt keine Kosten für Produktionsausfälle, Installateurskosten, etc., die auf Grund eines erkannten Lichtbogens und seinen Folgen entstehen können. Fronius übernimmt keine Haftung für Feuer und Brände, die trotz der integrierten Lichtbo- gen-Erkennung / Unterbrechung auftreten können (z.B. durch einen parallelen Lichtbo- gen). -
Seite 7: Bestimmungsgemäße Verwendung
Als nicht bestimmungsgemäß gilt: eine andere oder darüber hinausgehende Benutzung Umbauten am Wechselrichter, die nicht ausdrücklich von Fronius empfohlen werden das Einbauen von Bauteilen, die nicht ausdrücklich von Fronius empfohlen oder ver- trieben werden. Für hieraus entstehende Schäden haftet der Hersteller nicht. -
Seite 8: Symbolerklärung - Montagelage
bei einer Höhenlage von: 2500 m DCmax DCmax 900 V 0 bis 2000m = 1000 V 2000 m 2000 m 2000 bis 2500m = 900 V DCmax 1000 V 2500 bis 3000m = 815 V 3000 bis 3400m = 750 V >... -
Seite 9: Standort-Wahl Des Wechselrichters Allgemein
Der Wechselrichter ist für die Montage auf einer schrägen Fläche geeig- net. Den Wechselrichter nicht auf einer schrägen Fläche mit den Anschlüs- sen nach oben montieren. Den Wechselrichter nicht in Schräglage an einer senkrechten Wand oder Säule montieren. Den Wechselrichter nicht in Horizontallage an einer senkrechten Wand oder Säule montieren. - Seite 10 Max. Umgebungstemperaturen: -25 °C / +60 °C relative Luftfeuchte: 0 - 100 % Die Luftstrom-Richtung innerhalb des Wechselrichters verläuft von links nach oben (Kaltluft-Zufuhr links, Warmluft-Ab- fuhr oben). Die Abluft kann eine Temperatur von 70° C erreichen. Bei Einbau des Wechselrichters in einen Schaltschrank oder einen ähnlichen, abge- schlossenen Raum durch Zwangsbelüftung für eine ausreichende Wärmeabfuhr sorgen Soll der Wechselrichter an Außenwänden von Viehställen montiert werden, vom Wech- selrichter zu Lüftungs- und Gebäudeöffnungen einen Mindestabstand von 2 m in allen...
-
Seite 11: Montagehalterung Montieren
Montagehalterung montieren Sicherheit WARNUNG! Gefahr durch Restspannung von Kondensatoren. Ein elektrischer Schlag kann die Folge sein. ► Entladezeit der Kondensatoren abwarten. Die Entladezeit beträgt 5 Minuten. VORSICHT! Gefahr durch Verschmutzung oder Wasser an den Anschlussklemmen und Kontak- ten des Anschlussbereiches des Wechselrichters. Beschädigung des Wechselrichters kann die Folge sein. -
Seite 12: Montagehalterung Auf Einer Wand Montieren
Montagehalte- rung auf einer Wand montieren Tipp: Wechselrichter so montieren, dass das Display auf Augenhöhe ist... -
Seite 13: Montagehalterung Auf Einem Mast Oder Träger Montieren
Wand darauf achten, dass die Montagehalterung nicht verzogen oder deformiert wird. Montagehalte- Bei der Montage des Wechselrichters auf rung auf einem einem Mast oder Träger empfiehlt Fronius Mast oder Träger das Mast-Befestigungsset „Pole clamp“ montieren (Bestell-Nr. SZ 2584.000) der Firma Rittal GmbH. -
Seite 14: Montagehalterung Nicht Verziehen Oder Deformieren
Montagehalte- Hinweis! Bei der Montage der Montagehalterung an der Wand oder an einer Säule darauf rung nicht verzie- achten, dass die Montagehalterung nicht verzogen oder deformiert wird. hen oder deformieren... -
Seite 15: Wechselrichter Am Öffentlichen Netz Anschließen (Ac-Seite)
Wechselrichter am öffentlichen Netz anschließen (AC-Seite) Sicherheit WARNUNG! Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ► Die Inbetriebnahme des Wechselrichters darf nur durch geschultes Personal und nur im Rahmen der technischen Bestimmungen erfolgen. ►... -
Seite 16: Ac Anschlussklemmen
Bei der Verwendung von Aluminiumkabeln immer die Informationen des Kabelherstellers beachten. Beim Auslegen von Kabelquerschnitten lokale Bestimmungen berücksichtigen. Anschlussbedingungen: Das abisolierte Kabelende sorgfältig durch Schaben von der Oxidschicht säubern, beispielsweise mit Hilfe eines Messers WICHTIG! Keine Bürsten, Feilen oder Schmirgelpapier verwenden; Aluminiumpartikel bleiben hängen und können auf andere Leiter übertragen werden. -
Seite 17: Wechselrichter Am Öffentlichen Netz Anschließen (Ac)
Wechselrichter Hinweis! am öffentlichen Beim Anschließen der AC-Kabel an den AC-Klemmen mit den AC-Kabeln Schlaufen Netz anschließen bilden! (AC) Beim Fixieren der AC-Kabel mittels metrischer Verschraubung darauf achten, dass die Schlaufen nicht über den Anschlussbereich hinausstehen. Der Wechselrichter lässt sich unter Umständen sonst nicht mehr schließen. Hinweis! Sicherstellen, dass der Neutralleiter des Netzes geerdet ist. -
Seite 18: Maximale Wechselstrom-Seitige Absicherung
Absicherung max. C 25 A Wechselrichter Phasen AC-Leistung maximale Ab- empfohlene sicherung Absicherung Fronius Symo 3.0-3-S / -M 3000 W C 25 A C 10 A Fronius Symo 3.7-3-S / -M 3700 W C 25 A C 13 A Fronius Symo 4.5-3-S / -M... - Seite 19 Generell reicht für diesen Fall ein Fehlerstrom-Schutzschalter Typ A mit mindestens 100 mA Auslösestrom aus. In Einzelfällen und abhängig von den lokalen Gegebenheiten kön- nen jedoch Fehlauslösungen des Fehlerstrom-Schutzschalters Typ A auftreten.Aus die- sem Grund empfiehlt Fronius, einen für Frequenzumrichter geeigneten Fehlerstrom- Schutzschalter zu verwenden.
-
Seite 20: Hinweise Single- Und Multi- Mpp Tracker Wechselrichter
Hinweise Single- und Multi- MPP Tracker Wechsel- richter Single MPP Tra- Fronius Symo 3.0-3-S / 3.7-3-S / 4.5-3-S cker -Wechsel- richter Bei diesen Wechselrichtern stehen jeweils Fronius Symo 3 Klemmen für DC+ und DC- zur Verfü- 3.0-3-S / 3.7-3-S / 4.5-3-S gung. - Seite 21 Single MPP Tracker-Betrieb an einem Multi Fronius Symo 3.0-3-M - 8.2-3-M MPP Tracker-Wechselrichter: PV 1 PV 2 Falls die Stränge mit einer Strang-Sammel- box verbunden sind und nur mehr eine Sammelleitung zum Anschluss an den Wechselrichter verwendet wird, muss der...
-
Seite 22: Solarmodul-Stränge Am Wechselrichter Anschließen (Dc-Seite)
► Der separate Bereich des Leistungsteils darf nur im spannungsfreien Zustand vom An- schlussbereich getrennt werden. ► Wartungs- und Service-Tätigkeiten im Leistungsteil des Wechselrichters dürfen nur von Fronius-geschultem Servicepersonal durchgeführt werden. VORSICHT! Gefahr durch nicht ordnungsgemäß angezogene Anschlussklemmen. Thermische Schäden am Wechselrichter, die zu Bränden führen können, können die Folge sein. -
Seite 23: Allgemeines Über Solarmodule
Temperatur-Koeffizienten am Datenblatt der Solarmodule beachten. Exakte Werte für die Dimensionierung der Solarmodule liefern hierfür geeignete Be- rechnungsprogramme, wie beispielsweise der Fronius Solar.configurator (erhältlich unter http://www.fronius.com). Hinweis! Vor Anschluss der Solarmodule überprüfen, ob der für die Solarmodule aus den Herstellerangaben ermittelte Spannungs-Wert mit der Realität übereinstimmt. -
Seite 24: Anschluss Von Aluminiumkabeln
Hinweis! Um eine effektive Zugentlastung der Solarmodul-Stränge zu gewährleisten, ausschließlich gleich große Kabelquer- schnitte verwenden. WICHTIG! Bei Verwendung von Ader-Endhülsen für DC Kabel mit einem Querschnitt von 16 mm² müssen die Ader-Endhülsen mit rechtwinkeligem Querschnitt gecrimpt werden. Die Verwendung von Ader-Endhülsen mit Isolierkragen ist nur bis zu einem Kabelquer- schnitt von max. -
Seite 25: Solarmodul-Stränge Am Wechselrichter Anschließen (Dc)
Solarmodul- Stränge am 900V VORSICHT! Wechselrichter 815V 750V anschließen (DC) Gefahr durch falsche Polarität und Spannung. Schäden am Wechselrichter können die Folge sein. ► Polarität und Spannung der Solarmo- dul-Stränge vor dem Anschließen über- prüfen: die Spannung darf folgende Werte nicht überschreiten: ►... - Seite 26 3.0-3-S 3.7-3-S PV PV PV 4.5-3-S 3.0-3-M 3.7-3-M 4.5-3-M 5.0-3-M PV1 PV1 PV2 PV2 6.0-3-M 7.0-3-M 8.2-3-M Hinweis! Die seitlich unter den Anschluss- klemmen aufgedruckten Drehmoment-An- gaben beachten! Torque (Nm / lbf.in.) → see printing near wire terminal...
- Seite 27 Werden DC-Kabel über die Welle des DC- Hauptschalters oder quer über den DC- Hauptschalter Anschlussblock verlegt, könnten diese beim Einschwenken des Wechselrichters beschädigt werden oder der Wechselrichter lässt sich nicht ein- schwenken. WICHTIG! DC-Kabel nicht über die Welle des DC-Hauptschalters und nicht quer über den DC-Hauptschalter Anschlussblock ver- legen! Sollen überlange AC- oder DC-Kabel in Ka-...
-
Seite 28: Datenkommunikation
WICHTIG! Der Betrieb des Wechselrichters mit einer Optionskarte und 2 ausgebrochenen kations-Kabeln Optionskarten-Fächern ist nicht zulässig. verlegen Für diesen Fall ist bei Fronius eine entsprechende Blindabdeckung (42,0405,2020) als Op- tion verfügbar. WICHTIG! Werden Datenkommunikations-Kabel in den Wechselrichter eingeführt, folgen- de Punkte beachten: je nach Anzahl und Querschnitt der eingeführten Datenkommunikations-Kabel die... - Seite 29 Schutzleiter-Verbindung ersetzt werden! WICHTIG! Beim Umgang mit Optionskarten die allgemeinen ESD-Bestimmungen beach- ten. WICHTIG! Pro Fronius Solar Net Ring darf nur ein Fronius Datamanager im Master-Be- trieb vorhanden sein. Weitere Fronius Datamanager in den Slave-Betrieb schalten oder ausbauen. Freie Optionskarten-Fächer durch den Austausch der Abdeckung (Artikelnummer - 42,0405,2094) verschließen oder einen Wechselrichter ohne Fronius Datamanager ver-...
- Seite 30 TX20 10.6 lbf.in 1.2 Nm 22.1 lbf.in 2.5 Nm...
-
Seite 31: Wechselrichter An Der Montagehalterung Einhängen
Wechselrichter an der Montagehalterung einhängen Wechselrichter WARNUNG! an der Montage- halterung einhän- Gefahr durch unzureichende Schutzleiter-Verbindung. Schwerwiegende Personen- und Sachschäden können die Folge sein. ► Die Gehäuse-Schrauben stellen eine geeignete Schutzleiter-Verbindung für die Er- dung des Gehäuses dar und dürfen keinesfalls durch andere Schrauben ohne zuver- lässige Schutzleiter-Verbindung ersetzt werden! Die seitlichen Bereiche des Gehäusedeckels sind so ausgelegt, dass diese als Halte- und Tragegriffe fungieren. -
Seite 33: Erst-Inbetriebnahme
Erst-Inbetriebnahme Erst-Inbetrieb- WARNUNG! nahme des Wech- selrichters Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ► Die Inbetriebnahme des Wechselrichters darf nur durch geschultes Personal und nur im Rahmen der technischen Bestimmungen erfolgen. ►... - Seite 34 * Country Setups 50Hz International 50 Hz DKA1 Danmark Anlægsstørrelse Italia: Dimensioni <11 kVA impianto < 11,08 kVA 60Hz International 60 Hz DKA2 Danmark Anlægsstørrelse Italia: Dimensioni Österreich: Anlagengröße 11 - 50 kVA impianto > 11,08 kVA < 3,68 kVA ي...
-
Seite 35: Hinweise Zum Software-Update
Hinweise zum Software-Update Hinweise zum Wird der Wechselrichter mit einem USB- Software-Update Stick ausgeliefert, muss nach Inbetriebnah- me des Wechselrichters die Wechselrich- ter-Software aktualisiert werden: USB-Stick im Datenkommunikations- Bereich des Wechselrichters anste- cken Das Setup-Menü aufrufen Menüpunkt „USB“ auswählen „Update Software“ auswählen Update durchführen... -
Seite 36: Usb-Stick Als Datenlogger Und Zum Aktualisieren Der Wechselrichter-Software
Logfile DALO.fld: Logfile zum Auslesen der Daten in der Software Fronius Solar.access. Nähere Informationen zur Software Fronius Solar.access finden Sie in der Bedie- nungsanleitung „DATCOM Detail“ unter http://www.fronius.com Logfile DATA.csv: Logfile zum Auslesen der Daten in einem Tabellenkalkulations-Programm (z.B.: Microsoft®... -
Seite 37: Datenmenge Und Speicherkapazität
Wechselrichter-Nr. Wechselrichter-Typ (DATCOM-Code) Logging-Intervall in Sekunden Energie in Watt-Sekunden, bezogen auf das Logging-Intervall Blindleistung induktiv Blindleistung kapazitiv Mittelwerte über das Logging-Intervall (AC-Spannung, AC-Strom, DC-Spannung, DC-Strom) zusätzliche Informationen Datenmenge und Ein USB-Stick mit einer Speicherkapazität von z.B. 1 GB kann bei einem Logging-Intervall Speicherkapazität von 5 Minuten für ca. -
Seite 38: Pufferspeicher
Nacht-Abschaltung deaktiviert werden (Setup-Parameter ‘Night Mode‘ auf ON schalten - siehe Bedienungsanleitung Datamanager 2.0 unter Abschnitt ‘Menüpunkte ein- stellen und anzeigen’, ‘Parameter im Menüpunkt DATCOM ansehen und einstellen’). Beim Fronius Eco oder Fronius Symo 15.0-3 208 funktioniert der Pufferspeicher auch mit einer reinen DC-Versorgung. Passende USB- Durch die Vielzahl der sich am Markt befindlichen USB-Sticks kann nicht gewährleistet... -
Seite 39: Usb-Stick Zum Aktualisieren Der Wechselrichter-Software
USB-Symbol am Wechselrichter-Display, z.B. im Anzeigemodus ‘JETZT’: Erkennt der Wechselrichter einen USB- Stick, so wird am Display rechts oben das USB-Symbol angezeigt. Beim Einsetzen von USB-Sticks überprü- fen, ob das USB-Symbol angezeigt wird (kann auch blinken). Hinweis! Bei Außenanwendungen ist zu beachten, dass die Funktion herkömmlicher USB-Sticks oft nur in einem eingeschränkten Temperaturbereich gewährleistet ist. -
Seite 40: Hinweise Zur Wartung
Hinweise zur Wartung Wartung Hinweis! Bei horizontaler Montagelage und bei Montage im Außenbereich: sämtliche Ver- schraubungen jährlich auf festen Sitz überprüfen! Wartungs- und Service-Tätigkeiten dürfen nur von Fronius-geschultem Servicepersonal durchgeführt werden. Reinigung Den Wechselrichter bei Bedarf mit einem feuchten Tuch abwischen. -
Seite 41: Australien Kabel-Schutzschläuche
Australien Kabel-Schutzschläuche Darauf achten, dass die Kabel-Schutzschläuche dicht abschließen! rigid or flexible... -
Seite 42: Seriennummer-Aufkleber Zur Kundenverwendung
Serial No. on rating plate Der Installationsanleitung des Wechselrich- ters liegen 2 Seriennummer-Aufkleber bei: 57 x 20 mm 67 x 20 mm Fronius Inverter Diese können individuell vom Kunden gut Installation sichtbar angebracht werden, z.B. an der Wechselrichter-Vorderseite oder an der Bedienungsanleitung. - Seite 44 FRONIUS INTERNATIONAL GMBH Vorchdorfer Straße 40, A-4643 Pettenbach, Austria E-Mail: sales@fronius.com www.fronius.com Under www.fronius.com/contact you will find the addresses of all Fronius Sales & Service Partners and locations...
