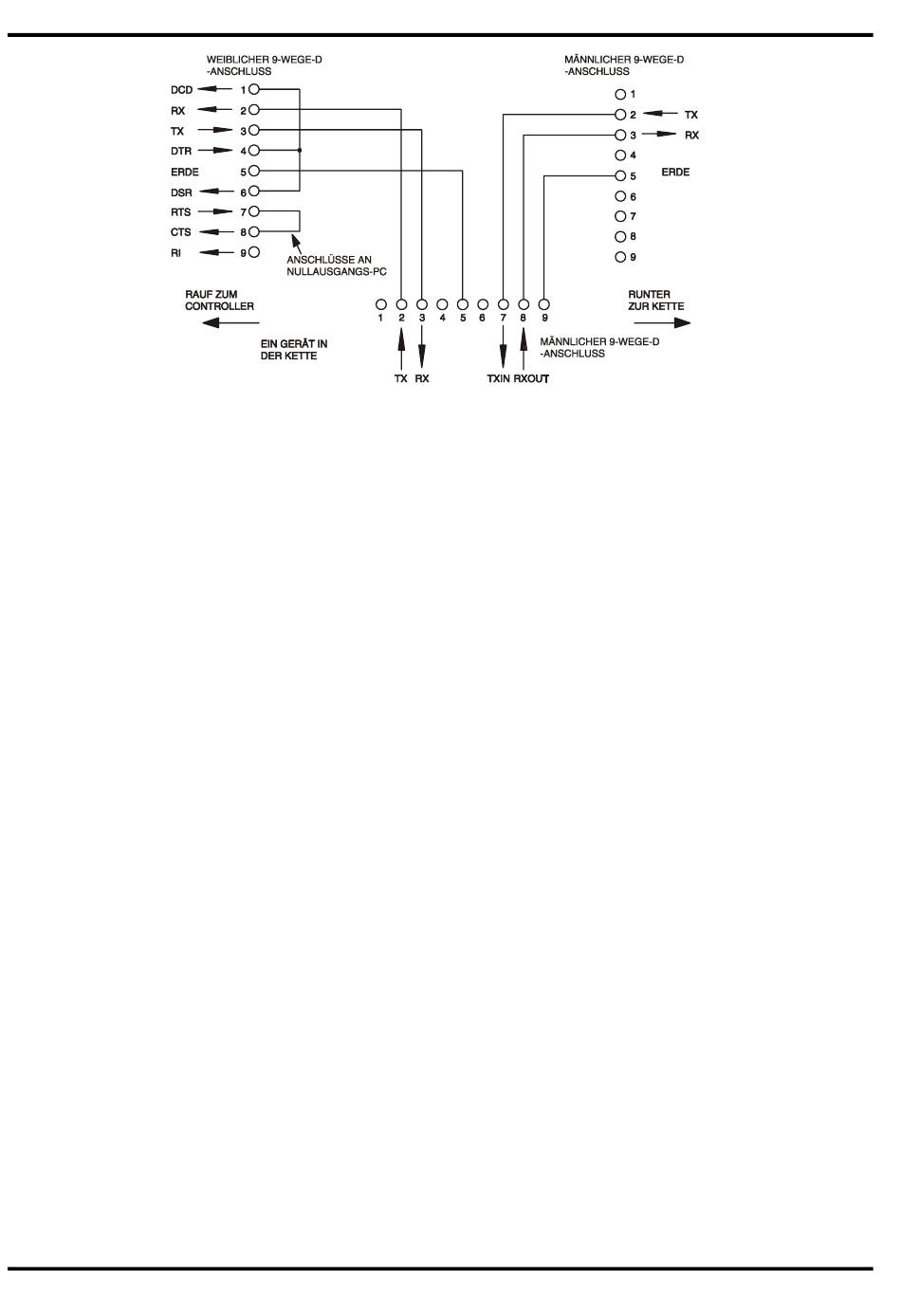

Alle Geräte an der Schnittstelle müssen eingeschaltet und auf die gleiche Baudrate eingestellt
sein, sonst empfangen die in der Kettenstruktur nachfolgenden Geräte keine Daten oder Befehle.
Die anderen Parameter sind wie folgt festgelegt:
Start Bits: 1
Data Bits: 8
RS232-Zeichensatz
Aufgrund des erforderlichen XON/XOFF-Protokolls stehen zur Datenübertragung nur ASCII-
kodierte Zeichen zur Verfügung, binäre Blöcke sind nicht zulässig Bit 7 des ASCII-Codes wird
ignoriert, d.h. als Low angenommen. In der Befehlsmnemonik wird nicht zwischen Groß- und
Kleinschreibung unterschieden, sie kann auch vermischt werden. Die ASCII-Codes unter 20H
(Leerzeichen) sind für die Steuerung der adressierbaren RS232-Schnittstelle reserviert In diesem
Handbuch steht 20H usw. für 20 hexadezimal usw.
Steuercodes der adressierbaren RS232-Schnittstelle
Alle Geräte, die für den Betrieb am adressierbaren RS232-Bus vorgesehen sind, arbeiten mit
dem folgenden Satz von Schnittstellensteuercodes. Codes zwischen 00H und 1FH, die hier nicht
aufgeführt sind, haben eine bestimmte Bedeutung. Sie sind für zukünftige Anwendungen
reserviert und werden hier ignoriert. Vermischen von Steuercodes und Gerätebefehlen, mit
Ausnahme von CR- und LF-Codes bei XON- und XOFF-Codes, ist nicht erlaubt.
Nach dem Einschalten geht ein Gerät automatisch in den nicht adressierbaren Modus. In dieser
Betriebsart ist es nicht adressierbar und reagiert auch nicht auf Adressenbefehle. Dadurch
arbeitet das Gerät als gewöhnliches, über RS232 steuerbares Gerät. Dieser Modus kann durch
Senden des Steuercodes „Lock Non-Addressable Mode", 04H, fest eingestellt werden. Controller
und Gerät können jetzt alle 8-Bit-Codes und binären Blöcke beliebig verwenden, aber alle
Schnittstellensteuercodes werden ignoriert. Um den adressierbaren Modus wiederherstellen zu
können, muss das Gerät ausgeschaltet werden.
Um nach dem Einschalten den adressierbaren Modus zu aktivieren, muss der Steuercode „Set
Addressable Mode", 02H, gesendet werden. Alle Geräte am adressierbaren RS232-Bus werden
damit befähigt, auf alle Schnittstellensteuercodes zu reagieren. Um das Gerät wieder in den nicht
adressierbaren Modus zu bringen, muss der Steuercode „Lock Non-Addressable Mode" gesendet
werden. Der adressierbare Modus ist dann bis zum Ausschalten der Geräte nicht mehr
betriebsfähig.
38
Parity: None (ohne)
Stop Bits: 1
