Betriebsanleitung

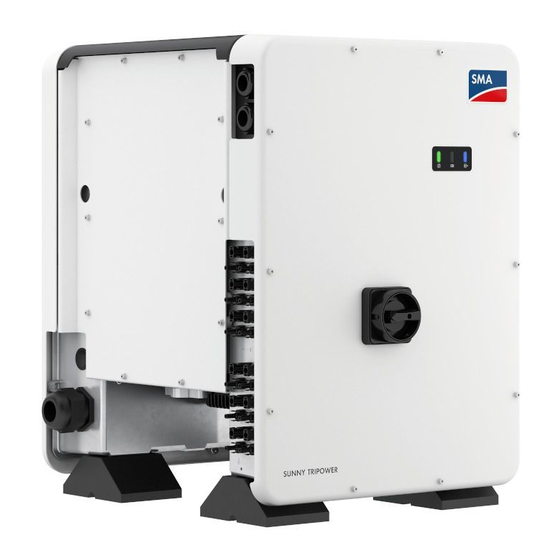

SUNNY TRIPOWER CORE1 (STP 50-40)
W E R
R I P O
N Y T
S U N
DEUTSCH
STP50-40-BE-de-15 | Version 1.5

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SMA SUNNY TRIPOWER CORE1 STP 50-40

Inhaltszusammenfassung für SMA SUNNY TRIPOWER CORE1 STP 50-40

  • Seite 1 Betriebsanleitung SUNNY TRIPOWER CORE1 (STP 50-40) W E R R I P O N Y T S U N DEUTSCH STP50-40-BE-de-15 | Version 1.5...

  • Seite 2: Rechtliche Bestimmungen

    SMA Solar Technology AG Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Kein Teil dieses Dokuments darf vervielfältigt, in einem Datenabrufsystem gespeichert oder in einer anderen Art und Weise (elektronisch, mechanisch durch Fotokopie oder Aufzeichnung) ohne die vorherige schriftliche Genehmigung von SMA Solar Technology AG übertragen werden.
  • Seite 3 SMA Solar Technology AG Rechtliche Bestimmungen Fax +49 561 9522-100 www.SMA.de E-Mail: info@SMA.de Stand: 22.08.2019 Copyright © 2019 SMA Solar Technology AG. Alle Rechte vorbehalten. Betriebsanleitung STP50-40-BE-de-15...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis SMA Solar Technology AG Inhaltsverzeichnis Hinweise zu diesem Dokument..........Gültigkeitsbereich....................... Zielgruppe ........................Inhalt und Struktur des Dokuments................Warnhinweisstufen..................... Symbole im Dokument ....................Auszeichnungen im Dokument .................. Benennungen im Dokument..................Weiterführende Informationen .................. Sicherheit................... 10 Bestimmungsgemäße Verwendung................10 Wichtige Sicherheitshinweise ..................10 Lieferumfang................
  • Seite 5 Betriebsart des Multifunktionsrelais ändern.............. 78 8.17 Modbus-Funktion konfigurieren................. 79 8.18 Empfang von Steuersignalen aktivieren (nur für Italien) .......... 80 8.19 SMA OptiTrac Global Peak einstellen ..............80 8.20 Bemessungsfehlerstrom des Fehlerstrom-Schutzschalters einstellen ......81 8.21 String-Ausfallerkennung aktivieren ................81 8.22 Konfiguration in Datei speichern................
  • Seite 6 Inhaltsverzeichnis SMA Solar Technology AG 8.24 Firmware-Update durchführen................... 82 Wechselrichter spannungsfrei schalten........85 10 Wechselrichter reinigen ............88 11 Fehlersuche ................89 11.1 Passwort vergessen ....................89 11.2 Ereignismeldungen..................... 90 11.3 PV-Anlage auf Erdschluss prüfen................105 12 Wechselrichter außer Betrieb nehmen........109 13 Technische Daten..............113...

  • Seite 7: Hinweise Zu Diesem Dokument

    Produkts. Die aktuelle Version dieses Dokuments sowie weiterführende Informationen zum Produkt finden Sie im PDF-Format und als eManual unter www.SMA-Solar.com. Das eManual können Sie auch über die Benutzeroberfläche des Produkts aufrufen. Abbildungen in diesem Dokument sind auf die wesentlichen Details reduziert und können vom realen Produkt abweichen.

  • Seite 8: Symbole Im Dokument

    1 Hinweise zu diesem Dokument SMA Solar Technology AG VORSICHT Kennzeichnet einen Warnhinweis, dessen Nichtbeachtung zu leichten oder mittleren Verletzungen führen kann. ACHTUNG Kennzeichnet einen Warnhinweis, dessen Nichtbeachtung zu Sachschäden führen kann. Symbole im Dokument Symbol Erklärung Information, die für ein bestimmtes Thema oder Ziel wichtig, aber nicht sicher- heitsrelevant ist Voraussetzung, die für ein bestimmtes Ziel gegeben sein muss...

  • Seite 9: Benennungen Im Dokument

    "Bestellformular für den SMA Grid Guard-Code" Formular "PUBLIC CYBER SECURITY - Richtlinien für eine sichere PV-Anlagen- Technische Information kommunikation" "SMA GRID GUARD 10.0 - Netzsystemdienstleistungen durch SMA Technische Information Wechselrichter" "SUNNY TRIPOWER CORE1 - Vereinfachte Realisierung des Netz- Technische Information und Anlagenschutzes in PV-Anlagen nach VDE AR-N 4105"...

  • Seite 10: Sicherheit

    Ort gültigen Gesetze, Bestimmungen, Vorschriften und Normen ein. Ein anderer Einsatz kann zu Personen- oder Sachschäden führen. Eingriffe in SMA Produkte, z. B. Veränderungen und Umbauten, sind nur mit ausdrücklicher schriftlicher Genehmigung von SMA Solar Technology AG gestattet. Nicht autorisierte Eingriffe führen zum Wegfall der Garantie- und Gewährleistungsansprüche sowie in der Regel zum...
  • Seite 11 SMA Solar Technology AG 2 Sicherheit Dieses Kapitel beinhaltet Sicherheitshinweise, die bei allen Arbeiten immer beachtet werden müssen. Das Produkt wurde gemäß internationaler Sicherheitsanforderungen entworfen und getestet. Trotz sorgfältiger Konstruktion bestehen, wie bei allen elektrischen oder elektronischen Geräten, Restrisiken. Um Personen- und Sachschäden zu vermeiden und einen dauerhaften Betrieb des Produkts zu gewährleisten, lesen Sie dieses Kapitel aufmerksam und befolgen Sie zu jedem...

  • Seite 12: Lebensgefahr Durch Stromschlag Bei Überspannungen Und Fehlendem Überspannungsschutz

    2 Sicherheit SMA Solar Technology AG GEFAHR Lebensgefahr durch Stromschlag bei Überspannungen und fehlendem Überspannungsschutz Überspannungen (z. B. im Falle eines Blitzschlags) können durch fehlenden Überspannungsschutz über die Netzwerkkabel oder andere Datenkabel ins Gebäude und an andere angeschlossene Geräte im selben Netzwerk weitergeleitet werden. Das Berühren spannungsführender Teile oder Kabel führt zum Tod oder zu lebensgefährlichen Verletzungen...

  • Seite 13: Verletzungsgefahr Durch Giftige Substanzen, Gase Und Stäube

    SMA Solar Technology AG 2 Sicherheit WARNUNG Verletzungsgefahr durch giftige Substanzen, Gase und Stäube In seltenen Einzelfällen können, durch Beschädigungen an elektronischen Bauteilen, giftige Substanzen, Gase und Stäube im Inneren des Wechselrichters entstehen. Das Berühren giftiger Substanzen sowie das Einatmen giftiger Gase und Stäube kann zu Hautreizungen, Verätzungen, Atembeschwerden und Übelkeit führen.

  • Seite 14: Verletzungsgefahr Durch Das Gewicht Des Produkts

    2 Sicherheit SMA Solar Technology AG VORSICHT Verletzungsgefahr durch das Gewicht des Produkts Durch falsches Heben und durch Herunterfallen des Produkts beim Transport oder der Montage können Verletzungen entstehen. • Das Produkt mit mehreren Personen aufrecht transportieren und heben. Dabei das Gewicht und den Schwerpunkt des Produkts beachten.

  • Seite 15: Beschädigung Des Wechselrichters Durch Elektrostatische Entladung

    Anlage, der Häufigkeit der Geräte-Updates, der Häufigkeit der Sunny Portal-Übertragungen oder der Nutzung von FTP-Push. Hohe Kosten für die Internetverbindung können die Folge sein. • SMA Solar Technology AG empfiehlt die Nutzung einer Internet-Flatrate. Änderung der Namen und Einheiten von Netzparametern zur Erfüllung der Netzanschlussbestimmungen gemäß...

  • Seite 16: Lieferumfang

    3 Lieferumfang SMA Solar Technology AG Lieferumfang Prüfen Sie den Lieferumfang auf Vollständigkeit und äußerlich sichtbare Beschädigungen. Setzen Sie sich bei unvollständigem Lieferumfang oder Beschädigungen mit Ihrem Fachhändler in Verbindung. Abbildung 1: Bestandteile des Lieferumfangs Position Anzahl Bezeichnung Wechselrichter Fuß...

  • Seite 17: Produktübersicht

    SMA Solar Technology AG 4 Produktübersicht Produktübersicht Produktbeschreibung Abbildung 2: Aufbau des Produkts Position Bezeichnung Abdeckung AC-Connection Unit DC-Connection Unit LEDs Die LEDs signalisieren den Betriebszustand des Produkts. Display (optional) Auf Bestellung ist das Produkt mit einem Display ausgestattet. Das Display zeigt aktuelle Betriebsdaten und Ereignisse oder Fehler an.

  • Seite 18: Symbole Am Produkt

    4 Produktübersicht SMA Solar Technology AG Position Bezeichnung Typenschild Das Typenschild identifiziert das Produkt eindeutig. Das Typenschild muss dauerhaft am Produkt angebracht sein. Auf dem Typenschild finden Sie folgende Informationen: • Gerätetyp (Model) • Seriennummer (Serial No. oder S/N) • Herstellungsdatum (Date of manufacture) •...
  • Seite 19 SMA Solar Technology AG 4 Produktübersicht Symbol Erklärung Wechselrichter Zusammen mit der grünen LED signalisiert das Symbol den Betriebszustand des Wechselrichters. Datenübertragung Zusammen mit der blauen LED signalisiert das Symbol den Zustand der Netz- werkverbindung. Schutzleiter Dieses Symbol kennzeichnet den Ort für den Anschluss eines Schutzleiters.

  • Seite 20: Schnittstellen Und Funktionen

    Inbetriebnahme des Wechselrichters über die Benutzeroberfläche aktivieren. SMA Speedwire Das Produkt ist standardmäßig mit SMA Speedwire ausgestattet. SMA Speedwire ist eine auf dem Ethernet-Standard basierende Kommunikationsart. SMA Speedwire ist für eine Datenübertragungsrate von 100 Mbit/s ausgelegt und ermöglicht eine optimale Kommunikation zwischen Speedwire-Geräten in Anlagen.

  • Seite 21: Modulsteckplätze

    Der Wechselrichter ist standardmäßig mit zwei Modulsteckplätzen ausgestattet. Die Modulsteckplätze befinden sich auf der Kommunikationsbaugruppe und ermöglichen die Anbindung zusätzlicher Module (z. B. SMA Sensor Module). Die Module sind als Zubehör erhältlich. Der Einbau von zwei identischen Modulen ist nicht zulässig.

  • Seite 22: String-Ausfallerkennung

    Anlagenschutzrelais und einem Meldekontakt, der als Öffner ausgeführt ist, vorhanden sein. Außerdem muss der Wechselrichter mit einer Firmware-Version > 3.01.00.R und dem SMA I/O Module ausgestattet sein. Der Wechselrichter kann über das SMA I/O Module mit der Überwachungseinheit des Netz- und Anlagenschutzes verbunden werden und das Signal zur Netztrennung empfangen (Weiterführende Informationen siehe Technische Information...

  • Seite 23: Led-Signale

    Die Aktivierung von SMA Smart Connected erfolgt während der Registrierung im Sunny Portal. Um SMA Smart Connected zu nutzen ist es nötig, dass der Wechselrichter dauerhaft mit dem Sunny Portal verbunden ist und die Daten des Anlagenbetreibers und der Fachkraft im Sunny Portal hinterlegt und auf dem aktuellen Stand sind.

  • Seite 24: Display-Meldungen

    Rote LED leuchtet Ereignis aufgetreten Wenn ein Ereignis auftritt, wird zusätzlich auf der Benutzeroberflä- che des Wechselrichters oder im Kommunikationsprodukt (z. B. SMA Data Manager) eine konkrete Ereignismeldung und die zuge- hörige Ereignisnummer angezeigt. Blaue LED blinkt langsam für Kommunikationsverbindung wird aufgebaut ca.

  • Seite 25: Display-Meldung

    SMA Solar Technology AG 4 Produktübersicht Display-Meldung Erklärung DC D Status des DC-Eingangs D DC E Status des DC-Eingangs E DC F Status des DC-Eingangs F Spannung/Strom zwischen den Phasen und dem Neutralleiter Spannung/Strom zwischen den Phasen und dem Neutralleiter...

  • Seite 26: Verschaltungsübersicht

    4 Produktübersicht SMA Solar Technology AG 4.6.1 Verschaltungsübersicht ÖFFENTLICHES STROMNETZ TRANSFORMATOR VERTEILERKASTEN SMA DATA NETZTEIL CLCON-PWRSUPPLY MANAGER M ENERGY METER NETZANSCHLUSSPUNKT mit Energiezähler 6 ... 16 A des Netzbetreibers Typ B/C/D/K max. max. 100 A 100 A SUNNY SUNNY TRIPOWER CORE1...

  • Seite 27: Kommunikationsübersicht

    SMA Solar Technology AG 4 Produktübersicht 4.6.2 Kommunikationsübersicht SUNNY PORTAL powered by DIREKT- ennexOS NETZBETRTEIBER VERMARKTER Public Internet Ethernet LAN Rundsteuersignal Digitalsignal INTERNET SMA DATA RUNDSTEUER- MANAGER M EMPFÄNGER ROUTER SUNNY TRIPOWER CORE1 ENERGY METER SWITCH Abbildung 4: Aufbau Anlagenkommunikation...

  • Seite 28: Montage

    5 Montage SMA Solar Technology AG Montage Voraussetzungen für die Montage Anforderungen an den Montageort: WARNUNG Lebensgefahr durch Feuer oder Explosion Trotz sorgfältiger Konstruktion kann bei elektrischen Geräten ein Brand entstehen. Tod oder schwere Verletzungen können die Folge sein. • Das Produkt nicht in Bereichen montieren, in denen sich leicht entflammbare Stoffe oder brennbare Gase befinden.

  • Seite 29: Maße Für Montage

    SMA Solar Technology AG 5 Montage Maße für Montage: 79,4 79,4 M8x14/17+1 M8x14/17+1 46,2 46,2 Abbildung 6: Position der Befestigungspunkte (Maßangaben in mm) Betriebsanleitung STP50-40-BE-de-15...
  • Seite 30 – Höhe der Füße oder der Profilschiene: > 100 mm ☐ Bei Montage mit Profilschienen ist immer eine Befestigung oder eine Beschwerung erforderlich. Bei Montage mit Profilschienen empfiehlt SMA Solar Technology AG die Profilschienen z. B. am Profil der Modulrahmen zu verschrauben oder ein Blech an den Profilschienen anzubringen, das mit Steinen oder Sandsäcken beschwert werden kann.

  • Seite 31: Wechselrichter Montieren

    SMA Solar Technology AG 5 Montage 1 0 0 0 ( 3 9 . 3 ( 3 9 . 3 ( 3 9 . 3 1 0 0 0 1 0 0 0 1 0 0 0 1 0 0 0 ( 3 5 .
  • Seite 32 5 Montage SMA Solar Technology AG Vorgehen: 1. Jeden Fuß mit jeweils 2 Sechskantschrauben M8x40 und 2 Unterlegscheiben an den äußeren beiden Gewindebohrungen (M8x14) an der Unterseite des Wechselrichters montieren (Drehmoment: 16 Nm). Dabei die Verpackung auf der unteren Seite etwas nach unten drücken oder frei schneiden.
  • Seite 33 SMA Solar Technology AG 5 Montage 7. Alle 4 Transportgriffe aus den Gewindebohrungen herausdrehen. Dazu wenn nötig einen Schraubendreher in die Löcher des Transportgriffes stecken und Transportgriff mithilfe des Schraubendrehers herausdrehen. Betriebsanleitung STP50-40-BE-de-15...

  • Seite 34: Elektrischer Anschluss

    6 Elektrischer Anschluss SMA Solar Technology AG Elektrischer Anschluss Übersicht des Anschlussbereichs Abbildung 9: Anschlussbereiche der AC-Connection Unit und der DC-Connection Unit des Wechselrichters Position Bezeichnung Steckplätze für AC-Überspannungsschutzelemente Klemmleisten für den AC-Anschluss Brücke zwischen N und Gehäuse Erdungsklemme für PE-Anschluss Gehäuseöffnung für Kabelverschraubung M63...

  • Seite 35: Ac-Anschluss

    Nennstrom, die Art des Kabels, die Verlegeart, die Häufung, die Umgebungstemperatur und die maximal gewünschten Leitungsverluste (Berechnung der Leitungsverluste siehe Auslegungssoftware "Sunny Design" ab Software-Version 2.0 unter www.SMA-Solar.com). Übersicht über die benötigte Länge der Leiter innerhalb der AC-Connection Unit Abbildung 10: Innenansicht der AC-Connection Unit mit Abmessungen für die Leiter (Maßangaben in mm)

  • Seite 36: Fehlerstrom-Überwachungseinheit

    ☐ Der Wechselrichter ist kompatibel mit Fehlerstrom-Schutzschaltern vom Typ B, die einen Bemessungsfehlerstrom von 300 mA oder höher aufweisen (Informationen zur Auswahl eines Fehlerstrom-Schutzschalters siehe Technische Information "Kriterien für die Auswahl einer Fehlerstrom-Schutzeinrichtung" unter www.SMA-Solar.com). Jeder Wechselrichter in der Anlage muss über einen eigenen Fehlerstrom-Schutzschalter an das öffentliche Stromnetz angeschlossen werden.

  • Seite 37: Lebensgefahr Durch Elektrischen Stromschlag

    SMA Solar Technology AG 6 Elektrischer Anschluss 5. Die Kabelverschraubung M63 in die Öffnung einsetzen und von innen mit der Gegenmutter anziehen. 6. Das AC-Kabel durch die Kabelverschraubung in die AC-Connection Unit führen. Dazu wenn nötig die Überwurfmutter der Kabelverschraubung etwas lösen.

  • Seite 38: Netzwerkkabel Anschließen

    6 Elektrischer Anschluss SMA Solar Technology AG 13. Wenn N vorhanden und an die dazugehörige Anschlussklemme angeschlossen ist, die standardmäßig eingebaute Brücke zwischen N und dem Gehäuse ( ) entfernen. Dazu die Schraube der Anschlussklemme N und die Schraube des...

  • Seite 39: Anforderungen An Netzwerkkabel

    SMA Solar Technology AG 6 Elektrischer Anschluss Anforderungen an Netzwerkkabel: Die Kabellänge und Kabelqualität haben Auswirkungen auf die Signalqualität. Beachten Sie die folgenden Kabelanforderungen. ☐ Kabeltyp: 100BaseTx ☐ Kabelkategorie: Mindestens Cat5e ☐ Steckertyp: RJ45 der Cat5, Cat5e oder höher ☐ Schirmung: SF/UTP, S/UTP, SF/FTP oder S/FTP ☐...

  • Seite 40: Multifunktionsrelais-Anschluss

    6 Elektrischer Anschluss SMA Solar Technology AG 10. Den RJ45-Stecker des Kabels in eine der Netzwerkbuchsen der Kommunikationsbaugruppe stecken. 11. Durch leichtes Ziehen am Kabel sicherstellen, dass der RJ45-Stecker fest sitzt. 12. Die Überwurfmutter der Kabelverschraubung handfest festdrehen. Dadurch wird das Netzwerkkabel fixiert.

  • Seite 41: Anschlussvarianten

    SMA Solar Technology AG 6 Elektrischer Anschluss Betriebsart des Multifunk- Beschreibung tionsrelais (Mlt.OpMode) Batteriebank (BatCha) Das Multifunktionsrelais steuert das Laden von Batterien in Abhän- gigkeit des Leistungsangebots der Anlage. Das Multifunktionsrelais steuert einen externen Lüfter in Abhängig- Lüftersteuerung (FanCtl) keit der Temperatur des Wechselrichters.

  • Seite 42: Multifunktionsrelais Als Störmeldekontakt Nutzen

    6 Elektrischer Anschluss SMA Solar Technology AG Multifunktionsrelais als Störmeldekontakt nutzen Sie können das Multifunktionsrelais als Störmeldekontakt nutzen und sich über eine geeignete Anzeigeeinrichtung einen Fehler oder den ungestörten Betrieb des Wechselrichters anzeigen oder melden lassen. Bei Bedarf können Sie an einen Störmelder oder Betriebsmelder mehrere Wechselrichter anschließen.

  • Seite 43: Verbraucher Über Multifunktionsrelais Steuern Oder Batterien Leistungsabhängig Laden

    SMA Solar Technology AG 6 Elektrischer Anschluss Verbraucher über Multifunktionsrelais steuern oder Batterien leistungsabhängig laden Das Multifunktionsrelais kann Verbraucher steuern oder Batterien leistungsabhängig laden. Dazu müssen Sie ein Schütz (K1) an das Multifunktionsrelais anschließen. Das Schütz (K1) dient dazu, den Betriebsstrom für den Verbraucher einzuschalten und auszuschalten. Wenn Sie in Abhängigkeit von der verfügbaren Leistung Batterien laden möchten, dient das Schütz dazu, das Laden der...

  • Seite 44: Schaltzustand Des Netzrelais Melden

    6 Elektrischer Anschluss SMA Solar Technology AG Schaltzustand des Netzrelais melden Das Multifunktionsrelais kann ein Signal an den Netzbetreiber auslösen, sobald sich der Wechselrichter auf das öffentliche Stromnetz aufschaltet. Dazu müssen Sie die Multifunktionsrelais aller Wechselrichter parallel schalten. Wechselrichter 1: max.
  • Seite 45 SMA Solar Technology AG 6 Elektrischer Anschluss Vorgehen: GEFAHR Lebensgefahr durch hohe Spannungen • Den Wechselrichter spannungsfrei schalten (siehe Kapitel 9, Seite 85). 2. Wenn der Gehäusedeckel der DC-Connection Unit geschlossen ist, den Gehäusedeckel demontieren. Dazu alle 10 Schrauben mit einem Torx- Schraubendreher (TX25) herausdrehen und den Gehäusedeckel nach vorne abnehmen.

  • Seite 46: Dc-Anschluss

    6 Elektrischer Anschluss SMA Solar Technology AG DC-Anschluss 6.5.1 Voraussetzungen für den DC-Anschluss Anforderungen an die PV-Module pro Eingang: ☐ Alle PV-Module sollten vom gleichen Typ sein. ☐ Alle PV-Module sollten identisch ausgerichtet und geneigt sein. ☐ Am statistisch kältesten Tag darf die Leerlaufspannung des PV-Generators niemals die maximale Eingangsspannung des Wechselrichters überschreiten.

  • Seite 47: Zerstörung Des Wechselrichters Durch Überspannung

    SMA Solar Technology AG 6 Elektrischer Anschluss ACHTUNG Zerstörung des Wechselrichters durch Überspannung Wenn die Leerlaufspannung der PV-Module die maximale Eingangsspannung des Wechselrichters überschreitet, kann der Wechselrichter durch Überspannung zerstört werden. • Wenn die Leerlaufspannung der PV-Module die maximale Eingangsspannung des Wechselrichters übersteigt, keine PV-Strings an den Wechselrichter anschließen und...
  • Seite 48 6 Elektrischer Anschluss SMA Solar Technology AG 3. Den Klemmbügel nach unten drücken, bis er hörbar einrastet. ☑ Die Litze ist in der Kammer des Klemmbügels zu sehen. 4. Wenn die Litze nicht in der Kammer zu sehen ist, sitzt das Kabel nicht korrekt und der Steckverbinder muss erneut konfektioniert werden.

  • Seite 49: Pv-Generator Anschließen

    SMA Solar Technology AG 6 Elektrischer Anschluss 6.5.3 PV-Generator anschließen WARNUNG Lebensgefahr durch Stromschlag bei Zerstörung eines Messgeräts durch Überspannung Eine Überspannung kann ein Messgerät beschädigen und zum Anliegen einer Spannung am Gehäuse des Messgeräts führen. Das Berühren des unter Spannung stehenden Gehäuses des Messgerätes führt zum Tod oder zu lebensgefährlichen Verletzungen durch Stromschlag.
  • Seite 50 6 Elektrischer Anschluss SMA Solar Technology AG Vorgehen: 1. Sicherstellen, dass der Leitungsschutzschalter ausgeschaltet und gegen Wiedereinschalten gesichert ist. 2. Den DC-Lasttrennschalter des Wechselrichters auf Position O stellen. 3. Den DC-Lasttrennschalter mit Vorhängeschloss sichern. 4. Spannung des PV-Generators messen. Dabei sicherstellen, dass die maximale Eingangsspannung des Wechselrichters eingehalten wird und kein Erdschluss im PV-Generator vorliegt.

  • Seite 51: Dc-Steckverbinder Demontieren

    SMA Solar Technology AG 6 Elektrischer Anschluss ACHTUNG Beschädigung des Produkts durch Sand, Staub und Feuchtigkeit bei nicht verschlossenen DC-Eingängen Das Produkt ist nur dicht, wenn alle nicht benötigten DC-Eingänge mit DC-Steckverbindern und Dichtstopfen verschlossen sind. Durch das Eindringen von Sand, Staub und Feuchtigkeit kann das Produkt beschädigt und die Funktion beeinträchtigt werden.
  • Seite 52 6 Elektrischer Anschluss SMA Solar Technology AG GEFAHR Lebensgefahr durch Stromschlag beim Berühren freigelegter DC-Leiter oder DC-Steckerkontakte bei beschädigten oder gelösten DC-Steckverbindern Durch fehlerhaftes Entriegeln und Abziehen der DC-Steckverbinder können die DC- Steckverbinder brechen und beschädigt werden, sich von den DC-Kabeln lösen oder nicht mehr korrekt angeschlossen sein.
  • Seite 53 SMA Solar Technology AG 6 Elektrischer Anschluss 5. Den Klemmbügel lösen. Dazu einen Schlitz- Schraubendreher in den Klemmbügel einhaken und Klemmbügel aufhebeln (Klingenbreite: 3,5 mm). 6. Das Kabel entnehmen. Betriebsanleitung STP50-40-BE-de-15...

  • Seite 54: Inbetriebnahme

    Vorgehensweise für die Inbetriebnahme Inbetriebnahme eines Produkts in SMA Energy Systemen Wenn das Produkt in einem SMA Energy System eingesetzt wird, muss für die Inbetriebnahme nach der Anleitung des SMA Energy Systems vorgegangen werden. Die Vorgehensweise und die Reihenfolge kann sich von den in diesem Kapitel beschriebenen Schritten unterscheiden.

  • Seite 55: Wechselrichter In Betrieb Nehmen

    Ändern von netzrelevanten Para- metern nach Ablauf der ersten 10 Einspeisestunden oder nach dem Abschluss des Installationsassistenten der SMA Grid Guard-Code vorhanden sein muss (siehe "Bestellfor- mular für den SMA Grid Guard-Code" unter www.SMA- Solar.com). Sicherstellen, dass der Länderdatensatz korrekt eingestellt Kapitel 8.13, Seite 75 ist.

  • Seite 56: Konfigurationsoption Wählen

    7 Inbetriebnahme SMA Solar Technology AG 4. Den AC-Leitungsschutzschalter einschalten. ☑ Alle 3 LEDs leuchten auf. Die Startphase beginnt. ☑ Nach ca. 90 Sekunden gehen alle 3 LEDs wieder aus. ☑ Je nach verfügbarer Leistung pulsiert die grüne LED oder sie leuchtet dauerhaft. Der Wechselrichter speist ein.

  • Seite 57: Übernahme Der Einstellungen

    Auf der Seite Wechselrichter konfigurieren werden Ihnen verschiedene Konfigurationsoptionen angeboten. Wählen Sie eine der Optionen aus und gehen Sie für die ausgewählte Option vor wie im Folgenden beschrieben. SMA Solar Technology AG empfiehlt die Konfiguration mit Installationsassistent durchzuführen. Dadurch stellen Sie sicher, dass alle relevanten Parameter für den optimalen Betrieb des Wechselrichters eingestellt werden.

  • Seite 58: Konfiguration Mit Installationsassistent (Empfohlen)

    7 Inbetriebnahme SMA Solar Technology AG Konfiguration mit Installationsassistent (empfohlen) 1. Konfigurationsoption Konfiguration mit Installationsassistent wählen. ☑ Der Installationsassistent öffnet sich. 2. Den Schritten des Installationsassistenten folgen und die Einstellungen entsprechend für Ihre Anlage vornehmen. 3. Für jede vorgenommene Einstellung in einem Schritt [Speichern und weiter] wählen.

  • Seite 59: Voraussetzungen

    SMA Solar Technology AG 7 Inbetriebnahme Der Selbsttest verändert den oberen und unteren Abschaltgrenzwert für jede Schutzfunktion linear für die Frequenz- und Spannungsüberwachung. Sobald der Messwert außerhalb der zulässigen Abschaltgrenze liegt, trennt sich der Wechselrichter vom öffentlichen Stromnetz. Auf diese Weise ermittelt der Wechselrichter die Reaktionszeit und prüft sich selbst.

  • Seite 60: Bedienung

    Chrome, Edge, Firefox, Internet Explorer oder Safari. ☐ Für die Änderung von netzrelevanten Einstellungen nach Ablauf der ersten 10 Einspeisestunden oder nach Abschluss des Installationsassistenten muss der SMA Grid Guard-Code des Installateurs vorhanden sein (siehe "Bestellformular für den SMA Grid Guard- Code" unter www.SMA-Solar.com). IP-Adresse des Wechselrichters •...

  • Seite 61: Direktverbindung Via Wlan Aufbauen

    ☐ Für die Änderung von netzrelevanten Einstellungen nach Ablauf der ersten 10 Einspeisestunden oder nach Abschluss des Installationsassistenten muss der SMA Grid Guard-Code des Installateurs vorhanden sein (siehe "Bestellformular für den SMA Grid Guard- Code" unter www.SMA-Solar.com). SSID, IP-Adresse und WLAN-Passwort •...

  • Seite 62: Verbindung Mit Wlan-Netzwerksuche

    • Allgemeingültige Zugangsadresse: IP-Adresse, die manuell vergeben oder vom DHCP- Server (Router) zugewiesen wurde (Ermittlung über Netzwerkscanner-Software oder Netzwerkkonfiguration des Routers). • Zugangsadresse für Apple- und Linux-Systeme: SMA[Seriennummer].local (z. B. SMA0123456789.local) • Zugangsadresse für Windows- und Android-Systeme: https://SMA[Seriennummer] (z. B. https://SMA0123456789)

  • Seite 63: Verbindung Via Wlan Im Lokalen Netzwerk Aufbauen

    Chrome, Edge, Firefox, Internet Explorer oder Safari. ☐ Für die Änderung von netzrelevanten Einstellungen nach Ablauf der ersten 10 Einspeisestunden oder nach Abschluss des Installationsassistenten muss der SMA Grid Guard-Code des Installateurs vorhanden sein (siehe "Bestellformular für den SMA Grid Guard- Code" unter www.SMA-Solar.com). Vorgehen: 1.

  • Seite 64: An Der Benutzeroberfläche Anmelden Und Abmelden

    ☐ Für die Änderung von netzrelevanten Einstellungen nach Ablauf der ersten 10 Einspeisestunden oder nach Abschluss des Installationsassistenten muss der SMA Grid Guard-Code des Installateurs vorhanden sein (siehe "Bestellformular für den SMA Grid Guard- Code" unter www.SMA-Solar.com). Import und Export von Dateien bei Endgeräten mit iOS Betriebssystem nicht möglich...
  • Seite 65 4. Speichern wählen. 5. Im Feld Neues Passwort ein Passwort für die Benutzergruppe Installateur eintragen. Dabei für alle SMA Geräte, die in einer Anlage erfasst werden sollen, ein einheitliches Passwort vergeben. Das Installateurpasswort ist gleichzeitig das Anlagenpasswort. 6. Im Feld Passwort wiederholen das Passwort erneut eintragen.
  • Seite 66 8 Bedienung SMA Solar Technology AG Als Installateur oder Benutzer abmelden 1. Rechts in der Menüleiste das Menü Benutzereinstellungen wählen. 2. Im folgenden Kontextmenü [Logout] wählen. ☑ Die Anmeldeseite der Benutzeroberfläche öffnet sich. Der Logout war erfolgreich. STP50-40-BE-de-15 Betriebsanleitung...

  • Seite 67: Aufbau Der Startseite Der Benutzeroberfläche

    SMA Solar Technology AG 8 Bedienung Aufbau der Startseite der Benutzeroberfläche Abbildung 16: Aufbau der Startseite der Benutzeroberfläche (Beispiel) Betriebsanleitung STP50-40-BE-de-15...

  • Seite 68: Geräteparameter

    Bietet abhängig von der angemeldeten Benutzergruppe folgende Funktionen: • Installationsassistent starten • SMA Grid Guard-Login • Logout Hilfe Bietet folgende Funktionen: • Informationen zu verwendeten Open Source- Lizenzen anzeigen • Link zur Internetseite von SMA Solar Technology AG STP50-40-BE-de-15 Betriebsanleitung...

  • Seite 69: Gerätestatus

    SMA Solar Technology AG 8 Bedienung Position Bezeichnung Bedeutung Statuszeile Zeigt folgende Informationen an: • Seriennummer des Wechselrichters • Firmware-Version des Wechselrichters • IP-Adresse des Wechselrichters im lokalen Netzwerk und/oder IP-Adresse des Wechselrichters bei WLAN- Verbindung • Bei WLAN-Verbindung: Signalstärke der WLAN- Verbindung •...

  • Seite 70: Gespeicherte Daten Anzeigen Und Herunterladen

    8 Bedienung SMA Solar Technology AG Gespeicherte Daten anzeigen und herunterladen Wenn ein externes Speichermedium gesteckt ist, können Sie sich die gespeicherten Daten anzeigen lassen und herunterladen. Vorgehen: 1. Die Benutzeroberfläche aufrufen (siehe Kapitel 8.2, Seite 60). 2. An der Benutzeroberfläche anmelden (siehe Kapitel 8.3, Seite 64).

  • Seite 71: Installationsassistent Starten

    In diesem Feld können Sie die Einstellungen vornehmen. Voraussetzung: ☐ Bei Konfiguration nach Ablauf der ersten 10 Einspeisestunden oder nach Abschluss des Installationsassistenten muss zum Ändern der netzrelevanten Parameter der SMA Grid Guard- Code vorhanden sein (siehe "Bestellformular für den SMA Grid Guard-Code" unter www.SMA-Solar.com).

  • Seite 72: Wps-Funktion Aktivieren

    8 Bedienung SMA Solar Technology AG 3. Auf der Startseite der Benutzeroberfläche das Menü Benutzereinstellungen wählen (siehe Kapitel 8.4, Seite 67). 4. Im Kontextmenü [Installationsassistent starten] wählen. ☑ Der Installationsassistent öffnet sich. WPS-Funktion aktivieren Die WPS-Funktion kann für unterschiedliche Zwecke genutzt werden: •...

  • Seite 73: Einschalten Der Wlan-Funktion Nur Noch Über Ethernet-Verbindung Möglich

    SMA Solar Technology AG 8 Bedienung Einschalten der WLAN-Funktion nur noch über Ethernet-Verbindung möglich Wenn Sie die WLAN-Funktion sowohl für die Direktverbindung als auch für die Verbindung im lokalen Netzwerk ausschalten, ist der Zugriff auf die Benutzeroberfläche des Wechselrichters und damit das erneute Aktivieren der WLAN-Schnittstelle nur noch über eine Ethernet- Verbindung möglich.

  • Seite 74: Dynamische Leistungsanzeige Ausschalten

    8 Bedienung SMA Solar Technology AG 8.10 Dynamische Leistungsanzeige ausschalten Der Wechselrichter signalisiert seine Leistung standardmäßig dynamisch über das Pulsieren der grünen LED. Dabei geht die grüne LED fließend an und aus oder leuchtet bei voller Leistung dauerhaft. Die unterschiedlichen Abstufungen beziehen sich dabei auf die eingestellte Wirkleistungsgrenze des Wechselrichters.

  • Seite 75: Länderdatensatz Einstellen

    2. An der Benutzeroberfläche anmelden (siehe Kapitel 8.3, Seite 64). 3. Das Menü Geräteparameter aufrufen. 4. [Parameter bearbeiten] wählen. 5. Zur Änderung von Parametern, die mit einem Schloss gekennzeichnet sind, mit SMA Grid Guard-Code anmelden (nur für Installateure): • Das Menü Benutzereinstellungen wählen (siehe Kapitel 8.4, Seite 67).

  • Seite 76: Wirkleistungsverfahren Konfigurieren

    8 Bedienung SMA Solar Technology AG Länderdatensatz muss korrekt eingestellt sein Wenn Sie einen Länderdatensatz einstellen, der nicht für Ihr Land und Ihren Einsatzzweck gültig ist, kann dies zu einer Störung der Anlage und zu Problemen mit dem Netzbetreiber führen. Beachten Sie bei der Wahl des Länderdatensatzes in jedem Fall die vor Ort gültigen Normen und Richtlinien sowie die Eigenschaften der Anlage (z. B.

  • Seite 77: Einstellungen Für Anlagen Mit Manueller Sollwertvorgabe Vornehmen

    SMA Solar Technology AG 8 Bedienung 4. In das Feld Rückfallwert der maximalen Wirkleistung den Wert eintragen, auf den der Wechselrichter seine Nennleistung bei einem Kommunikationsausfall zur übergeordneten Steuereinheit nach Ablauf der Timeout-Zeit begrenzen soll. 5. Im Feld Timeout die Zeit eintragen, die der Wechselrichter abwarten soll, bis er seine Nennleistung auf den eingestellten Rückfallwert begrenzt.

  • Seite 78: Betriebsart Des Multifunktionsrelais Ändern

    8 Bedienung SMA Solar Technology AG 2. Den Parameter Blindleistungsverfahren bei Nullwirkleistung wählen und gewünschtes Verfahren einstellen. 3. Die zum Blindleistungsverfahren zugehörigen Parameter einstellen. 8.16 Betriebsart des Multifunktionsrelais ändern Standardmäßig ist das Multifunktionsrelais auf die Betriebsart Störungsmeldung (FltInd) eingestellt. Wenn Sie sich für eine andere Betriebsart entschieden haben und den elektrischen Anschluss entsprechend der gewünschten Betriebsart und der dazugehörigen Anschlussvariante...

  • Seite 79: Modbus-Funktion Konfigurieren

    Modbus-Schnittstelle aktiviert werden. Nach Aktivierung der Schnittstelle können die Kommunikations-Ports der beiden IP-Protokolle geändert werden. Informationen zur Inbetriebnahme und Konfiguration der Modbus-Schnittstelle finden Sie in der Technischen Information "SMA und SunSpec Modbus®-Schnittstelle" unter www.SMA-Solar.com. Informationen darüber, welche Modbus-Register unterstützt werden, erhalten Sie in der Technischen Information "Modbus®...

  • Seite 80: Empfang Von Steuersignalen Aktivieren (Nur Für Italien)

    Änderung der Verschattungssituation sollte der Wert erhöht werden. ☑ Der Wechselrichter optimiert den MPP der PV-Anlage im vorgegebenen Zeitintervall. • Um SMA OptiTrac Global Peak zu deaktivieren, in der Parametergruppe DC-Seite > DC Einstellungen > OptiTrac Global Peak den Parameter OptiTrac Global Peak eingeschaltet auf Aus stellen.

  • Seite 81: Bemessungsfehlerstrom Des Fehlerstrom-Schutzschalters Einstellen

    Dadurch reduziert der Wechselrichter die betriebsbedingten Ableitströme und verhindert eine Fehlauslösung des Fehlerstrom-Schutzschalters (weiterführende Informationen siehe Technische Information "Kapazitive Ableitströme" unter www.SMA-Solar.com). Das grundlegende Vorgehen für die Änderung von Betriebsparametern ist in einem anderen Kapitel beschrieben (siehe Kapitel 8.12 "Betriebsparameter ändern", Seite 74).

  • Seite 82: Konfiguration Aus Datei Übernehmen

    Passwörter. Voraussetzungen: ☐ Änderungen von netzrelevanten Parametern müssen vom zuständigen Netzbetreiber genehmigt sein. ☐ Der SMA Grid Guard-Code muss vorhanden sein (siehe "Bestellformular für den SMA Grid Guard-Code" unter www.SMA-Solar.com). Vorgehen: 1. Die Benutzeroberfläche aufrufen (siehe Kapitel 8.2, Seite 60). 2. Als Installateur an der Benutzeroberfläche anmelden (siehe Kapitel 8.3, Seite 64).
  • Seite 83 2. Die Update-Datei mit gewünschter Firmware in dem Ordner "UPDATE" auf dem USB-Stick speichern. Die Update-Datei ist z. B. als Download auf der Produktseite des Wechselrichters unter www.SMA-Solar.com erhältlich. Dabei beachten, dass auf dem USB-Stick nur die Update-Datei gespeichert sein darf, auf die der Wechselrichter aktualisiert werden soll.
  • Seite 84 8 Bedienung SMA Solar Technology AG Firmware über die Benutzeroberfläche des Wechselrichters suchen und installieren Voraussetzung: ☐ Der Wechselrichter muss mit dem Internet verbunden sein. Vorgehen: 1. Die Benutzeroberfläche aufrufen (siehe Kapitel 8.2, Seite 60). 2. Als Installateur an der Benutzeroberfläche anmelden (siehe Kapitel 8.3, Seite 64).

  • Seite 85: Wechselrichter Spannungsfrei Schalten

    SMA Solar Technology AG 9 Wechselrichter spannungsfrei schalten Wechselrichter spannungsfrei schalten Vor allen Arbeiten am Wechselrichter den Wechselrichter immer wie in diesem Kapitel beschrieben spannungsfrei schalten. Dabei immer die vorgegebene Reihenfolge einhalten. WARNUNG Lebensgefahr durch Stromschlag bei Zerstörung eines Messgeräts durch Überspannung...
  • Seite 86 9 Wechselrichter spannungsfrei schalten SMA Solar Technology AG GEFAHR Lebensgefahr durch Stromschlag beim Berühren freigelegter DC-Leiter oder DC-Steckerkontakte bei beschädigten oder gelösten DC- Steckverbindern Durch fehlerhaftes Entriegeln und Abziehen der DC-Steckverbinder können die DC- Steckverbinder brechen und beschädigt werden, sich von den DC-Kabeln lösen oder nicht mehr korrekt angeschlossen sein.
  • Seite 87 SMA Solar Technology AG 9 Wechselrichter spannungsfrei schalten 13. Spannungsfreiheit an der AC-Klemmleiste zwischen L1 und N, L2 und N und L3 und N mit geeignetem Messgerät feststellen. Dazu die Prüfspitze (Durchmesser: maximal 2,5 mm) in die Mess-Stellen der jeweiligen Klemmleiste stecken.

  • Seite 88: Wechselrichter Reinigen

    10 Wechselrichter reinigen SMA Solar Technology AG 10 Wechselrichter reinigen ACHTUNG Beschädigung durch Reinigungsmittel Durch die Verwendung von Reinigungsmitteln können das Produkt und Teile des Produkts beschädigt werden. • Das Produkt und alle Teile des Produkts ausschließlich mit einem mit klarem Wasser befeuchteten Tuch reinigen.

  • Seite 89: Fehlersuche

    Kommunikationsprodukt ein neues Passwort vergeben. Das Passwort für die Benutzergruppe Installateur entspricht dem Anlagenpasswort im Kommunikationsprodukt. Vorgehen: 1. PUK anfordern (Antragsformular erhältlich unter www.SMA-Solar.com). 2. Die Benutzeroberfläche aufrufen (siehe Kapitel 8.2, Seite 60). 3. Im Feld Passwort anstelle des Passworts den erhaltenen PUK eingeben.

  • Seite 90: Ereignismeldungen

    11 Fehlersuche SMA Solar Technology AG 11.2 Ereignismeldungen Ereignisnummer Meldung, Ursache und Abhilfe Netzstörung Die Netzspannung oder Netzimpedanz am Anschlusspunkt des Wechselrich- ters ist zu hoch. Der Wechselrichter hat sich vom öffentlichen Stromnetz ge- trennt. Abhilfe: • Prüfen, ob die Netzspannung am Anschlusspunkt des Wechselrichters dauerhaft im zulässigen Bereich liegt.
  • Seite 91 SMA Solar Technology AG 11 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe Netzstörung Der Wechselrichter hat sich vom öffentlichen Stromnetz getrennt. Es wurde ein Inselnetz oder eine sehr große Netzfrequenz-Änderung erkannt. Abhilfe: • Netzanschluss auf starke, kurzzeitige Schwankungen der Frequenz prüfen.
  • Seite 92 11 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe Warten auf Netzspannung > Netzausfall > Sicherung prüfen Das AC-Kabel ist nicht korrekt angeschlossen oder der Länderdatensatz ist nicht korrekt eingestellt. Abhilfe: • Sicherstellen, dass der Leitungsschutzschalter eingeschaltet ist.
  • Seite 93 SMA Solar Technology AG 11 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe 3501 Isolationsfehler > Generator prüfen Der Wechselrichter hat einen Erdschluss im PV-Generator festgestellt. Abhilfe: • PV-Anlage auf Erdschluss prüfen. 3701 Fehlerstrom zu groß > Generator prüfen Der Wechselrichter hat einen Fehlerstrom durch kurzzeitige Erdung des PV-Ge- nerators erkannt.
  • Seite 94 Parameter konnten nicht über die Speicherkarte gesetzt werden. Der Wechsel- richter speist weiter ein. Abhilfe: • Sicherstellen, dass die Parameter korrekt eingestellt sind. • Sicherstellen, dass der SMA Grid Guard-Code vorhanden ist. 7106 Updatefile defekt Die Update-Datei ist defekt. Das Update ist fehlgeschlagen. Der Wechselrich- ter speist weiter ein.

  • Seite 95: Updatetransport Erfolgreich

    SMA Solar Technology AG 11 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe 7303 Update Hauptrechner nicht erfolgreich Die Ursache muss vom Service bestimmt werden. Abhilfe: • Den Service kontaktieren. 7320 Gerät wurde erfolgreich aktualisiert Das Firmware-Update wurde erfolgreich abgeschlossen. 7330 Conditionprüfung nicht erfolgreich Die Prüfung der Update-Bedingungen war nicht erfolgreich.
  • Seite 96 11 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 7347 Inkompatible Datei Die Konfigurationsdatei ist nicht für diesen Wechselrichter geeignet. Abhilfe: • Sicherstellen, dass die gewählte Konfigurationsdatei für diesen Wechselrichter geeignet ist. • Import erneut versuchen. 7348 Fehlerhaftes Dateiformat Die Konfigurationsdatei entspricht nicht dem erforderlichen Format oder ist be- schädigt.

  • Seite 97: Gerätestörung

    DHCP-Server (Router) verbinden. 7622 Keine Kommunikation mit dem I/O-Modul Dieses Ereignis wird bei einem geräteinternen Kommunikationsfehler mit dem SMA I/O Module angezeigt. Der Wechselrichter trennt sich aus Sicherheits- gründen vom öffentlichen Stromnetz. 7702 Gerätestörung Die Ursache muss vom Service bestimmt werden.
  • Seite 98 Die Ursache muss vom Service bestimmt werden. 8104 Abhilfe: • Den Service kontaktieren. 9002 SMA Grid Guard-Code ungültig Der eingegebene SMA Grid Guard-Code ist nicht korrekt. Die Parameter sind weiterhin geschützt und können nicht verändert werden. Abhilfe: • Korrekten SMA Grid Guard-Code eingeben. 9003 Netzparameter verriegelt Die Netzparameter sind jetzt für Änderungen gesperrt.
  • Seite 99 • Die zu verändernden Parameter sind geschützt. • Die DC-Spannung am DC-Eingang ist nicht ausreichend für den Betrieb des Hauptrechners. Abhilfe: • SMA Grid Guard-Code eingeben. • Sicherstellen, dass mindestens die DC-Startspannung zur Verfügung steht (grüne LED blinkt, pulsiert oder leuchtet). 9007 Abbruch Selbsttest Der Selbsttest (nur für Italien) wurde abgebrochen.
  • Seite 100 11 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 9035 Rapid Shutdown erfolgreich durchgeführt Die Spannung an den DC-Eingängen und am AC-Ausgang des Wechselrich- ters wurde erfolgreich entladen. 9037 Generatorzuschaltung nicht erfolgt Die PV-Modulschalter haben den PV-Generator nicht zugeschaltet.
  • Seite 101 SMA Solar Technology AG 11 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe 10249 [Schnittstelle]: Netzwerk überlastet Das Netzwerk ist überlastet. Es findet kein Datenaustausch zwischen den Ge- räten statt. Abhilfe: • Anzahl der Geräte im Netzwerk reduzieren. • Gegebenenfalls Datenabfrage-Intervalle vergrößern.
  • Seite 102 11 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 10253 [Schnittstelle]: Verbindungsgeschwindigkeit geht auf [100 Mbit / 10 Mbit] Die Verbindungsgeschwindigkeit ändert sich. Die Ursache für den Status [10 Mbit] kann ein defekter Stecker, ein defektes Kabel oder das Ziehen oder Ste- cken der Netzwerkstecker sein.

  • Seite 103: Wlan-Verbindung Verloren

    SMA Solar Technology AG 11 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe 10283 WLAN-Modul defekt Das im Wechselrichter integrierte WLAN-Modul ist defekt. Abhilfe: • Den Service kontaktieren. 10284 Keine WLAN-Verbindung möglich Der Wechselrichter hat aktuell keine WLAN-Verbindung zum ausgewählten Netzwerk. Abhilfe: •...
  • Seite 104 11 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 10513 Netzsystemdienstleistung Schnellstopp: Stopp durch Anlagensteue- rung wird ausgeführt Dieses Ereignis wird bei der Auslösung des Netz- und Anlagenschutz durch das Überwachungsrelais der Überwachungseinheit erzeugt. Der Wechselrich- ter trennt sich vom öffentlichen Stromnetz.

  • Seite 105: Pv-Anlage Auf Erdschluss Prüfen

    SMA Solar Technology AG 11 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe 27312 Update beendet Der Wechselrichter hat das Update erfolgreich beendet. 29001 Inst.code gültig Der eingegebene Grid Guard-Code ist gültig. Geschützte Parameter sind jetzt entsperrt und Sie können die Parameter einstellen. Die Parameter werden nach 10 Einspeisestunden automatisch wieder gesperrt.

  • Seite 106: Prüfung Mittels Spannungsmessung

    11 Fehlersuche SMA Solar Technology AG • Wenn die Spannungsmessung nicht erfolgreich war, PV-Anlage mittels Isolationswiderstandsmessung auf Erdschluss prüfen. Prüfung mittels Spannungsmessung Prüfen Sie jeden String der PV-Anlage nach folgendem Vorgehen auf Erdschluss. Vorgehen: GEFAHR Lebensgefahr durch hohe Spannungen • Den Wechselrichter spannungsfrei schalten (siehe Kapitel 9, Seite 85).

  • Seite 107: Prüfung Mittels Isolationswiderstandsmessung

    Als Durchschnittswert für den Widerstand eines PV-Moduls kann jedoch bei Dünnschichtmodulen ca. 40 MOhm und bei poly- und monokristallinen PV-Modulen ca. 50 MOhm pro PV-Modul angenommen werden (weitere Informationen zur Berechnung des Isolationswiderstands siehe Technische Information "Isolationswiderstand (Riso) von nicht galvanisch getrennten PV-Anlagen" unter www.SMA-Solar.com). Betriebsanleitung STP50-40-BE-de-15...

  • Seite 108: Vorrichtung Zum Sicheren Trennen Und Kurzschließen Des Pv-Generators Notwendig

    11 Fehlersuche SMA Solar Technology AG Benötigte Geräte: ☐ Geeignete Vorrichtung zum sicheren Trennen und Kurzschließen ☐ Isolationswiderstandsmessgerät Vorrichtung zum sicheren Trennen und Kurzschließen des PV-Generators notwendig Die Isolationswiderstandsmessung kann nur mit einer geeigneten Vorrichtung zum sicheren Trennen und Kurzschließen des PV-Generators erfolgen. Wenn keine geeignete Vorrichtung vorhanden ist, darf die Isolationswiderstandsmessung nicht durchgeführt werden.

  • Seite 109: Wechselrichter Außer Betrieb Nehmen

    SMA Solar Technology AG 12 Wechselrichter außer Betrieb nehmen 12 Wechselrichter außer Betrieb nehmen Um den Wechselrichter nach Ablauf seiner Lebensdauer vollständig außer Betrieb zu nehmen, gehen Sie vor wie in diesem Kapitel beschrieben. VORSICHT Verletzungsgefahr beim Heben und durch Herunterfallen des Wechselrichters Der Wechselrichter wiegt 84 kg.
  • Seite 110 12 Wechselrichter außer Betrieb nehmen SMA Solar Technology AG 4. PE von der Erdungsklemme entfernen. Dazu die Schrauben herausdrehen (TX25) und PE unter der Schelle herausziehen. 5. Das AC-Kabel aus dem Wechselrichter herausführen. 6. Die Kabelverschraubung M63 von der Gehäuseöffnung in der AC-Connection Unit entfernen.
  • Seite 111 SMA Solar Technology AG 12 Wechselrichter außer Betrieb nehmen 11. Alle Anschlusskabel von der Kommunikationsbaugruppe entfernen und die Anschlusskabel aus der DC-Connection Unit herausführen. 12. Alle Kabelverschraubungen vom Wechselrichter entfernen. Dazu die Gegenmutter von innen herausdrehen und die Kabelverschraubung aus der Gehäuseöffnung herausnehmen.
  • Seite 112 12 Wechselrichter außer Betrieb nehmen SMA Solar Technology AG 17. Um die Füße oder die Profilschienen zu demontieren, den Wechselrichter vorsichtig auf die Seite der AC-Connection Unit legen. 18. Wenn der Wechselrichter gelagert oder verschickt werden soll, den Wechselrichter in der Originalverpackung verpacken: •...

  • Seite 113: Technische Daten

    SMA Solar Technology AG 13 Technische Daten 13 Technische Daten DC-Eingang Maximale PV-Generatorleistung 75000 Wp STC Maximale Eingangsspannung 1000 V MPP-Spannungsbereich 500 V bis 800 V Bemessungseingangsspannung 670 V Minimale Eingangsspannung 150 V Start-Eingangsspannung 188 V Maximaler Eingangsstrom pro DC-Steckverbin- 20 A Maximaler Eingangsstrom pro Eingang 20 A Maximaler Kurzschluss-Strom pro Eingang* 30 A...

  • Seite 114: Schutzeinrichtungen

    13 Technische Daten SMA Solar Technology AG Arbeitsbereich bei AC-Netzfrequenz 60 Hz 54 Hz bis 65 Hz Leistungsfaktor bei Bemessungsleistung Verschiebungsfaktor, einstellbar 0,0 übererregt bis 0,0 untererregt Einspeisephasen Anschlussphasen 3 (+1) Überspannungskategorie nach IEC 62109-1 * Je nach eingestelltem Länderdatensatz Multifunktionsrelais Maximale DC-Schaltspannung 30 V...

  • Seite 115: Klimatische Bedingungen

    SMA Solar Technology AG 13 Technische Daten Gewicht 84 kg Länge x Breite x Höhe der Verpackung 800 mm x 600 mm x 886 mm Transportgewicht 100 kg Klimaklasse nach IEC 60721‑3‑4 4K4H Umweltkategorie im Freien Verschmutzungsgrad aller Gehäuseteile Betriebstemperaturbereich -25 °C bis +60 °C Zulässiger Maximalwert für die relative Feuchte 100 %...

  • Seite 116: Ausstattung

    13 Technische Daten SMA Solar Technology AG Ausstattung DC-Anschluss DC-Steckverbinder SUNCLIX AC-Anschluss Schraubklemmen Multifunktionsrelais Standardmäßig Überspannungsschutzelemente Typ II für AC Optional und/oder DC Drehmomente Schrauben Gehäusedeckel DC-Connection Unit 6 Nm und AC-Connection Unit Schrauben AC-Anschlussklemmen bei Leiterquer- 20 Nm schnitt 35 mm² bis 95 mm²...

  • Seite 117: Zubehör

    SMA Solar Technology AG 14 Zubehör 14 Zubehör In der folgenden Übersicht finden Sie das Zubehör für Ihr Produkt. Bei Bedarf können Sie dieses bei SMA Solar Technology AG oder Ihrem Fachhändler bestellen. Bezeichnung Kurzbezeichnung SMA Bestellnummer SMA Antenna Extensi- Zubehör-Set für 1 SMA Wechselrichter zur...

  • Seite 118: Kontakt

    15 Kontakt SMA Solar Technology AG 15 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Folgende Daten werden benötigt, um Ihnen gezielt helfen zu können: • Gerätetyp • Seriennummer • Firmware-Version • Ereignismeldung •...
  • Seite 119 SMA Solar (Thailand) Co., Ltd. 대한민국 SMA Technology Korea Co., Ltd. กรุ ง เทพฯ 서울 +66 2 670 6999 +82-2-520-2666 South Africa SMA Solar Technology South Af- Argentina SMA South America SPA rica Pty Ltd. Brasil Santiago de Chile Cape Town Chile +562 2820 2101 08600SUNNY (08600 78669) Perú...

  • Seite 120: Eu-Konformitätserklärung

    EU (08.06.2011 L 174/88) und 2015/863/EU (31.03.2015 L 137/10) (RoHS) Hiermit erklärt SMA Solar Technology AG, dass sich die in diesem Dokument beschriebenen Produkte in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der oben genannten Richtlinien befinden. Die vollständige EU-Konformitätserklärung finden Sie unter www.SMA-Solar.com.
  • Seite 122 www.SMA-Solar.com...
