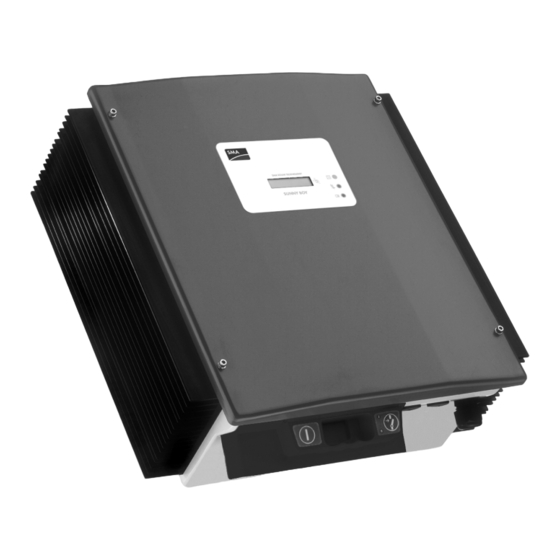

- Seite 1 PV-Wechselrichter SUNNY BOY 3300TL HC Installationsanleitung SB3300TLHC-IDE094121 | IM-SB33TLHC | Version 2.1...
-
Seite 3: Inhaltsverzeichnis
SMA Solar Technology AG Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu dieser Anleitung ..... . . 5 Gültigkeitsbereich ........5 Zielgruppe . - Seite 4 Inhaltsverzeichnis SMA Solar Technology AG Inbetriebnahme ....... . . 26 Display-Anzeige .
-
Seite 5: Hinweise Zu Dieser Anleitung
Hinweise zu dieser Anleitung 1 Hinweise zu dieser Anleitung Diese Anleitung beschreibt die Montage, Installation, Inbetriebnahme und Wartung des SMA Wechselrichters des Typs Sunny Boy 3300TL HC (SB 3300TL HC). Bewahren Sie die Anleitung des Sunny Boy jederzeit zugänglich auf. 1.1 Gültigkeitsbereich Diese Anleitung gilt für den Sunny Boy 3300TL HC. -
Seite 6: Verwendete Symbole
Hinweise zu dieser Anleitung SMA Solar Technology AG 1.4 Verwendete Symbole In diesem Dokument werden die folgenden Arten von Sicherheitshinweisen und allgemeine Hinweise verwendet: GEFAHR! „GEFAHR“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung unmittelbar zum Tod oder zu schwerer Körperverletzung führt! WARNUNG! „WARNUNG“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung zum Tod oder zu schwerer Körperverletzung führen kann! -
Seite 7: Sicherheit
Stellen Sie bei der Auslegung der PV-Anlage sicher, dass der erlaubte Betriebsbereich aller Komponenten jederzeit eingehalten wird. Das kostenlose Auslegungsprogramm „Sunny Design“ (www.SMA.de/SunnyDesign) unterstützt Sie dabei. Der Hersteller der PV-Module sollte seine Module für den Betrieb mit diesem Sunny Boy freigegeben haben. Stellen Sie außerdem sicher, dass alle vom Modulhersteller empfohlenen Maßnahmen zur dauerhaften Erhaltung der... -
Seite 8: Sicherheitshinweise
Erdung des PV-Generators Beachten Sie die örtlichen Vorschriften für die Erdung der Module und des PV-Generators. SMA Solar Technology empfiehlt das Generatorgestell und andere elektrisch leitende Flächen durchgängig leitend zu verbinden und zu erden, um einen möglichst hohen Schutz für die Anlage und für Personen zu erhalten. -
Seite 9: Übersicht
SMA Solar Technology AG Übersicht 3 Übersicht 3.1 Sunny Boy identifizieren Sie können den Sunny Boy anhand des Typenschilds identifizieren. Das Typenschild befindet sich auf der rechten Seite des Gehäuses und beinhaltet Informationen zur Seriennummer und zum Gerätetyp sowie Technische Daten. 3.2 Außenmaße... -
Seite 10: Montage
Montage SMA Solar Technology AG 4 Montage 4.1 Montageort wählen GEFAHR! Lebensgefahr durch Feuer oder Explosion! Trotz sorgfältiger Konstruktion kann bei elektrischen Geräten ein Brand entstehen. • Installieren Sie den Sunny Boy nicht auf brennbaren Baustoffen. • Installieren Sie den Sunny Boy nicht in Bereichen, in denen sich leicht entflammbare Stoffe befinden. - Seite 11 SMA Solar Technology AG Montage • Montage im Wohnbereich nicht an Gipskartonplatten o. Ä., um hörbare Vibrationen zu vermeiden. Der Sunny Boy kann im Betrieb Geräusche entwickeln, die im Wohnbereich als störend empfunden werden. • Montage senkrecht oder um maximal 45° nach hinten geneigt.
-
Seite 12: Sunny Boy Montieren
Montage SMA Solar Technology AG 4.2 Sunny Boy montieren Zur problemlosen Montage des Sunny Boy sollten Sie die mitgelieferte Wandhalterung verwenden. In festen Beton- oder Steinwänden und bei senkrechter Montage können Sie diese z. B. mit 8 mm x 50 mm-Sechskantschrauben nach DIN 571 in Edelstahlausführung und mit Dübeln... - Seite 13 SMA Solar Technology AG Montage 1. Montieren Sie die Wandhalterung (1). Zum Markieren der Positionen für die Bohrlöcher können Sie die Wandhalterung auch als Bohrschablone verwenden. 2. Hängen Sie nun den Sunny Boy mit seinen oberen Befestigungslaschen so in die Wandhalterung ein (2), dass er sich nicht mehr seitlich verschieben lässt.
-
Seite 14: Elektrischer Anschluss
Elektrischer Anschluss SMA Solar Technology AG 5 Elektrischer Anschluss 5.1 Übersicht Anschlussbereich ACHTUNG! Beschädigung des Sunny Boy durch elektrostatische Entladung! Bauteile im Inneren des Sunny Boy können durch elektrostatische Entladung irreparabel beschädigt werden. • Erden Sie sich vor Berühren eines Bauteils. Die komplette Verkabelung eines Sunny Boy ist in der folgenden Abbildung schematisch dargestellt: Öffnung für die optionale... -
Seite 15: Ansicht Von Unten
SMA Solar Technology AG Elektrischer Anschluss 5.1.1 Ansicht von unten AC-Stecker für den Buchse für den Electronic Solar Switch Netzanschluss Steckverbinder für den Öffnung für die optionale Anschluss der Kommunikation über RS485, Funk PV‑Module (PG16) Installationsanleitung SB3300TLHC-IDE094121... -
Seite 16: Ansicht Von Innen
Elektrischer Anschluss SMA Solar Technology AG 5.1.2 Ansicht von innen Im folgenden Übersichtsbild sind die unterschiedlichen Komponenten und Anschlussbereiche des geöffneten Sunny Boy schematisch dargestellt: Objekt Beschreibung Steckplatz für Kommunikation (RS485, Funk), Kapitel 5.5 „Die Kommunikationsschnittstelle“ (Seite 23) Sunny Display PE-Anschlusskabel für Deckel LEDs zur Betriebszustandsanzeige Anschlussklemmen (AC), Kapitel 5.2.1 „Anschluss des AC-Ausgangs“... -
Seite 17: Niederspannungsnetz (Ac)
Der Anschluss erfolgt dreiadrig (L, N, PE). Beispiele für die Auslegung eines Leitungsschutzschalters finden Sie in der Technischen Information „Leitungsschutzschalter“ im Downloadbereich von www.SMA.de. Der Sunny Boy ist mit einer integrierten, allstromsensitiven Fehlerstrom-Überwachungseinheit ausgerüstet. Der Sunny Boy kann dabei automatisch zwischen echten Fehlerströmen und „normalen“... -
Seite 18: Anschluss Des Ac-Ausgangs
Elektrischer Anschluss SMA Solar Technology AG 5.2.1 Anschluss des AC-Ausgangs Anschlussbedingungen des Netzbetreibers Beachten Sie in jedem Fall die Anschlussbedingungen Ihres Netzbetreibers! Gehen Sie bei dem Anschluss der AC-Leitung wie folgt vor: 1. Überprüfen Sie die Netzspannung. Im Gültigkeitsbereich der DIN VDE 0126-1-1 kann der Sunny Boy nur eingeschränkt arbeiten, wenn die Netzspannung dauerhaft höher als 253 V ist. -
Seite 19: Voraussetzungen Pv-Generator
Für den Anschluss der PV-Generatoren besitzt das Gerät vier DC-Steckverbinder (zwei für jeden String). Die Anschlussleitungen des PV-Generators müssen ebenfalls mit solchen Steckverbindern ausgestattet sein. Die SMA-Bestellbezeichnungen für die unterschiedlichen Anschlüsse lauten wie folgt [siehe auch Kapitel 12 „Zubehör“ (Seite 39)]: • Multi-Contact 3 mm: „SWR-MC“... -
Seite 20: Pv-String (Dc) Anschluss
Elektrischer Anschluss SMA Solar Technology AG 5.3.1 PV-String (DC) Anschluss GEFAHR! Lebensgefahr durch hohe Spannungen am Sunny Boy! • Vor Anschluss des PV-Generators sicherstellen, dass der Leitungsschutzschalter ausgeschaltet ist. Verwendung von Adaptersteckern Adapterstecker (Y-Stecker) dürfen nicht in unmittelbarer Umgebung des Sunny Boy sichtbar oder frei zugänglich sein, damit der DC-Stromkreis nicht darüber unterbrochen wird. -
Seite 21: Lebensgefahr Durch Stromschlag
SMA Solar Technology AG Elektrischer Anschluss ACHTUNG! Zerstörung des Sunny Boy durch Überschreitung der maximalen Eingangsspannung! Überschreitet die Spannung der PV-Module die maximale Eingangsspannung des Sunny Boy, so kann dieser durch Überspannung zerstört werden. Alle Gewährleistungsansprüche erlöschen. • Keine Strings an den Sunny Boy anschließen, die eine höhere Leerlaufspannung als die maximale Eingangsspannung des Sunny Boy aufweisen. -
Seite 22: Display-Sprache Einstellen
Elektrischer Anschluss SMA Solar Technology AG ACHTUNG! Beschädigung des Electronic Solar Switch durch Manipulation des Steckereinsatzes im Griff! Der Steckereinsatz innerhalb des Griffs muss beweglich bleiben, um einen einwandfreien Kontakt zu gewährleisten. Durch das Festziehen der Schraube erlischt der Garantieanspruch und es besteht Brandgefahr. -
Seite 23: Die Kommunikationsschnittstelle
Elektrischer Anschluss 5.5 Die Kommunikationsschnittstelle Die Kommunikationsschnittstelle wird benutzt, um mit SMA Kommunikationsgeräten (z. B. Sunny Boy Control, Sunny WebBox) oder einem PC mit entsprechender Software (z. B. Sunny Data Control) zu kommunizieren. Abhängig von der gewählten Kommunikationsschnittstelle können bis zu 2500 Wechselrichter zusammengeschaltet werden. -
Seite 24: Anschluss Rs485, Funk Piggy-Back
SMA Solar Technology AG 5.5.1 Anschluss RS485, Funk Piggy-Back Dieses Kapitel beschreibt den Einbau der Piggy-Backs für die verschiedenen Kommunikationsarten eines Sunny Boy: RS485 Schnittstelle und Funk Piggy-Back. Die zugehörigen SMA-Bestellnummern können Sie dem Kapitel 12 „Zubehör“ (Seite 39) entnehmen. ACHTUNG! Beschädigung des Sunny Boy und der Kommunikationsschnittstelle durch... -
Seite 25: Jumper-Funktionen
SMA Solar Technology AG Elektrischer Anschluss 10. Stecken Sie die Kommunikationsschnittstelle linksbündig auf die Platine (F). 11. Verschließen Sie den Sunny Boy wie in Kapitel 7.2 „Sunny Boy schließen“ (Seite 30) beschrieben. Gehäusedurchführungen im Boden des Sunny Boy Kabelweg (graue Fläche) PE-Anschluss... -
Seite 26: Inbetriebnahme
Inbetriebnahme SMA Solar Technology AG 6 Inbetriebnahme Prüfen Sie vor der Inbetriebnahme folgende Voraussetzungen: • Der Gehäusedeckel ist fest aufgeschraubt. • Die AC-(Netz)-Leitung ist korrekt angeschlossen. • Die DC-Leitungen (PV-Strings) sind vollständig angeschlossen. • Die nicht benötigten DC-Steckverbinder an der Gehäuseunterseite sind mit den Schutzkappen verschlossen. -
Seite 27: Display-Anzeige
SMA Solar Technology AG Inbetriebnahme 6.1 Display-Anzeige Einspeisebetrieb Bei einem fehlerfreien Aufschalten des Sunny Boy werden nach ca. einer Minute die nachstehenden Displaymeldungen im Wechsel ausgegeben. Die davor angezeigten Displaymeldungen signalisieren nur die Initialisierung des Sunny Boy und die Prüfung der Einspeisebedingungen. -
Seite 28: Pv-Überspannung
Sollte sich, trotz überprüfter Stringspannungen bei erneutem Anschluss des PV-Generators an den Sunny Boy, das LED-Signal wiederholen, trennen Sie den PV-Generator wieder vom Sunny Boy und setzen Sie sich mit SMA Solar Technology in Verbindung (siehe Kapitel 13 „Kontakt“ (Seite 40)). 6.2 Blinkcodes Grün... -
Seite 29: Sunny Boy Öffnen Und Schließen
SMA Solar Technology AG Sunny Boy öffnen und schließen 7 Sunny Boy öffnen und schließen ACHTUNG! Beschädigung des Sunny Boy durch elektrostatische Entladung! Bauteile im Inneren des Sunny Boy können durch elektrostatische Entladung irreparabel beschädigt werden. • Erden Sie sich vor Berühren eines Bauteils. -
Seite 30: Sunny Boy Schließen
Sunny Boy öffnen und schließen SMA Solar Technology AG 7.2 Sunny Boy schließen 1. Stellen Sie die Schutzleiter (PE)-Verbindung zum Gehäusedeckel her. 2. Befestigen Sie den Gehäusedeckel des Sunny Boy durch gleichmäßiges Festziehen der 4 Befestigungsschrauben. Die Schrauben müssen mit einem Drehmoment von ca. 4 Nm angezogen werden, um die Dichtigkeit des Gehäuses sicherzustellen. -
Seite 31: Wartung Und Reinigung
Funktion des Electronic Solar Switch nicht mehr gewährleistet. abgenutzte Metallzungen 3. Tauschen Sie den defekten Electronic Solar Switch aus, bevor Sie den Sunny Boy wieder in Betrieb nehmen. Ersatz können Sie von SMA Solar Technology beziehen [siehe Kapitel 12 „Zubehör“ (Seite 39)]. Installationsanleitung SB3300TLHC-IDE094121... -
Seite 32: Fehlersuche
Punkte. Versuchen Sie nicht, andere Reparaturen als hier beschrieben vorzunehmen, sondern nutzen Sie den 24-Stunden-Austauschservice und den Reparaturdienst von SMA Solar Technology. 9.1 Rote LED leuchtet dauerhaft Leuchtet während des Betriebs die rote LED der Statusanzeige dauerhaft, dann liegt entweder ein Erdschluss im PV-Generator vor oder mindestens einer der Varistoren für den Überspannungsschutz... -
Seite 33: Funktion Der Varistoren Prüfen
SMA Solar Technology AG Fehlersuche 3. Punkt 2 für jeden String wiederholen. 4. Die unten abgebildete Tabelle zeigt die verschiedenen Ergebnisse und entsprechenden Maßnahmen. Ergebnis Maßnahme Sie haben einen Erdschluss festgestellt. • Der Installateur des PV-Generators muss den Erdschluss im betreffenden String beseitigen, bevor Sie den String wieder an den Sunny Boy anschließen dürfen. - Seite 34 4. Sunny Boy schließen, wie in Kapitel 7.2 „Sunny Boy schließen“ (Seite 30) beschrieben. Konnte weder ein Erdschluss noch ein defekter Varistor festgestellt werden, so liegt wahrscheinlich ein Fehler im Sunny Boy vor. Sprechen Sie dann die weiteren Schritte mit der SMA Serviceline ab. SB3300TLHC-IDE094121...
-
Seite 35: Außerbetriebnahme
10.4 Entsorgung Entsorgen Sie den Sunny Boy nach Ablauf seiner Lebensdauer nach den zu diesem Zeitpunkt am Installationsort geltenden Entsorgungsvorschriften für Elektronikschrott oder senden Sie ihn auf Ihre Kosten mit dem Hinweis „ZUR ENTSORGUNG“ an SMA Solar Technology zurück. Installationsanleitung SB3300TLHC-IDE094121... -
Seite 36: Technische Daten
Technische Daten SMA Solar Technology AG 11 Technische Daten Daten PV-Generator-Anschluss Einstellung Max. Eingangsspannung 750 V DC max Eingangsspannung, MPP-Bereich 125 V ... 600 V Max. Eingangsstrom 11 A PV max Max. Eingangsleistung 3440 W Spannungsrippel < 10 % der Eingangsspannung Eigenverbrauch bei Betrieb <... -
Seite 37: Allgemeine Daten
SMA Solar Technology AG Technische Daten Allgemeine Daten EG-Konformitätserklärung Die EG-Konformitätserklärung finden Sie im beigelegten Dokumentensatz oder im Downloadbereich von www.SMA.de unter Zertifikate. Schutzart nach DIN EN 60529 IP65 Maße (B x H x T) ca. 470 mm x 490 mm x 225 mm Gewicht ca. - Seite 38 Technische Daten SMA Solar Technology AG Kommunikationsschnittstellen RS485 (galvanisch getrennt) optional Funk optional Electronic Solar Switch Elektrische Lebensdauer mind. 50 Schaltvorgänge (im Kurzschlussfall, mit Nennstrom von 30 A) Maximaler Schaltstrom 30 A Maximale Schaltspannung 800 V Maximale PV-Leistung ca. 10 kW...
-
Seite 39: Zubehör
SMA Solar Technology AG Zubehör 12 Zubehör In der folgenden Übersicht finden Sie die entsprechenden Zubehör- und Ersatzteile zu Ihrem Produkt. Bei Bedarf können Sie diese von SMA Solar Technology oder Ihrem Händler beziehen. Bezeichnung Kurzbeschreibung SMA-Bestellnummer Ersatzvaristoren Set thermisch überwachte Varistoren (2 Stck.) MSWR-TV7 inkl. -
Seite 40: Kontakt
Kontakt SMA Solar Technology AG 13 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an unsere Serviceline. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Wechselrichtertyp • Angeschlossene Module und Anzahl der Module • Kommunikation •... - Seite 41 SMA Solar Technology AG Kontakt Installationsanleitung SB3300TLHC-IDE094121...
- Seite 42 Kontakt SMA Solar Technology AG SB3300TLHC-IDE094121 Installationsanleitung...
-
Seite 43: Haftungsausschluss
Die Nutzung der mitgelieferten von der SMA Solar Technology AG hergestellten Software unterliegt zusätzlich den folgenden Bedingungen: • Die SMA Solar Technology AG lehnt jegliche Haftung für direkte oder indirekte Folgeschäden, die sich aus der Verwendung der von SMA Solar Technology AG erstellten Software ergeben, ab. Dies gilt auch für die Leistung beziehungsweise Nicht- Leistung von Support-Tätigkeiten. - Seite 44 SMA Solar Technology AG www.SMA.de...
