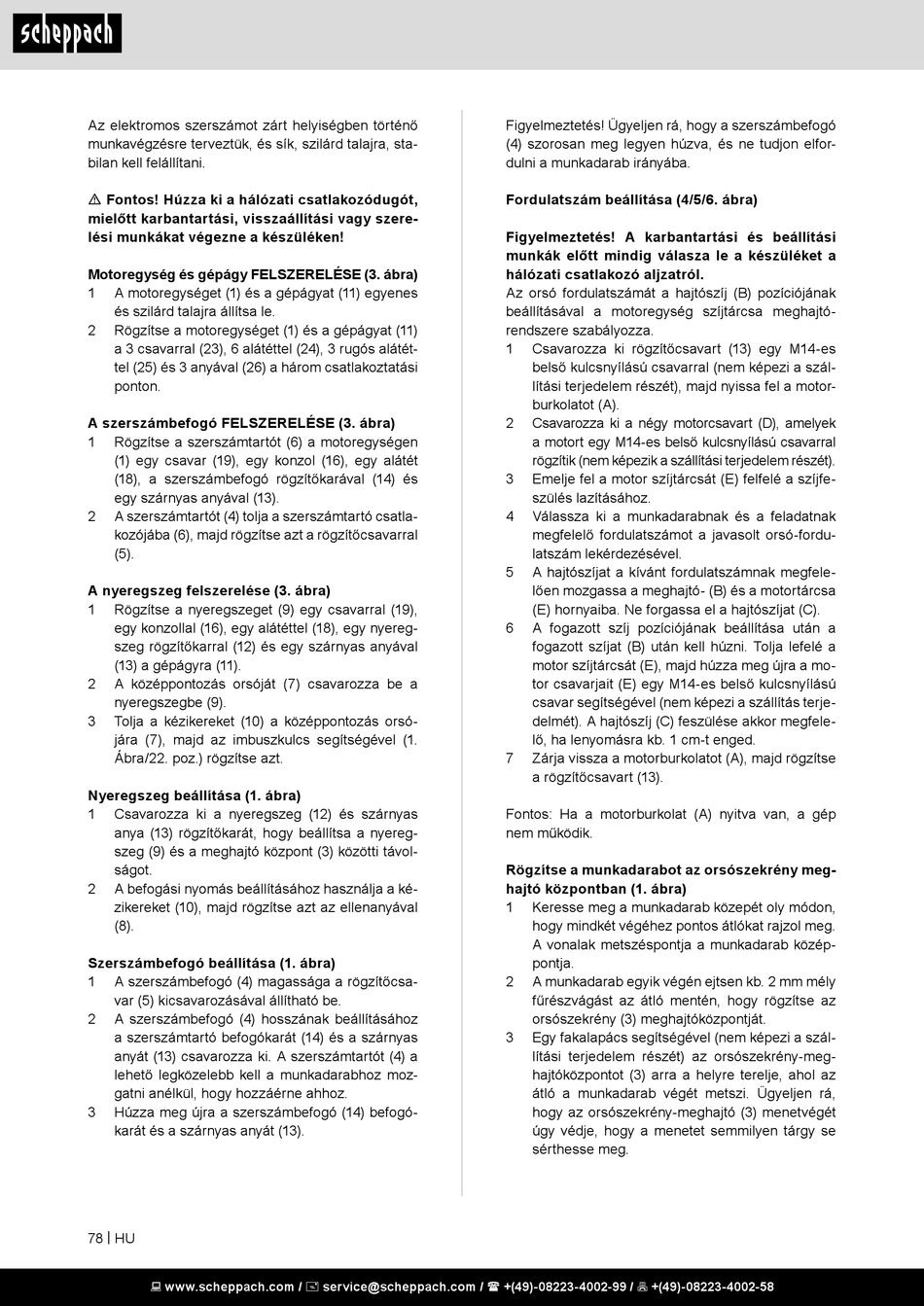

Az elektromos szerszámot zárt helyiségben történő
munkavégzésre terveztük, és sík, szilárd talajra, sta-
bilan kell felállítani.
m Fontos! Húzza ki a hálózati csatlakozódugót,
mielőtt karbantartási, visszaállítási vagy szere-
lési munkákat végezne a készüléken!
Motoregység és gépágy FELSZERELÉSE (3. ábra)
1 A motoregységet (1) és a gépágyat (11) egyenes
és szilárd talajra állítsa le.
2 Rögzítse a motoregységet (1) és a gépágyat (11)
a 3 csavarral (23), 6 alátéttel (24), 3 rugós alátét-
tel (25) és 3 anyával (26) a három csatlakoztatási
ponton.
A szerszámbefogó FELSZERELÉSE (3. ábra)
1 Rögzítse a szerszámtartót (6) a motoregységen
(1) egy csavar (19), egy konzol (16), egy alátét
(18), a szerszámbefogó rögzítőkarával (14) és
egy szárnyas anyával (13).
2 A szerszámtartót (4) tolja a szerszámtartó csatla-
kozójába (6), majd rögzítse azt a rögzítőcsavarral
(5).
A nyeregszeg felszerelése (3. ábra)
1 Rögzítse a nyeregszeget (9) egy csavarral (19),
egy konzollal (16), egy alátéttel (18), egy nyereg-
szeg rögzítőkarral (12) és egy szárnyas anyával
(13) a gépágyra (11).
2 A középpontozás orsóját (7) csavarozza be a
nyeregszegbe (9).
3 Tolja a kézikereket (10) a középpontozás orsó-
jára (7), majd az imbuszkulcs segítségével (1.
Ábra/22. poz.) rögzítse azt.
Nyeregszeg beállítása (1. ábra)
1 Csavarozza ki a nyeregszeg (12) és szárnyas
anya (13) rögzítőkarát, hogy beállítsa a nyereg-
szeg (9) és a meghajtó központ (3) közötti távol-
ságot.
2 A befogási nyomás beállításához használja a ké-
zikereket (10), majd rögzítse azt az ellenanyával
(8).
Szerszámbefogó beállítása (1. ábra)
1 A szerszámbefogó (4) magassága a rögzítőcsa-
var (5) kicsavarozásával állítható be.
2 A szerszámbefogó (4) hosszának beállításához
a szerszámtartó befogókarát (14) és a szárnyas
anyát (13) csavarozza ki. A szerszámtartót (4) a
lehető legközelebb kell a munkadarabhoz moz-
gatni anélkül, hogy hozzáérne ahhoz.
3 Húzza meg újra a szerszámbefogó (14) befogó-
karát és a szárnyas anyát (13).
78 | HU
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Figyelmeztetés! Ügyeljen rá, hogy a szerszámbefogó
(4) szorosan meg legyen húzva, és ne tudjon elfor-
dulni a munkadarab irányába.
Fordulatszám beállítása (4/5/6. ábra)
Figyelmeztetés! A karbantartási és beállítási
munkák előtt mindig válasza le a készüléket a
hálózati csatlakozó aljzatról.
Az orsó fordulatszámát a hajtószíj (B) pozíciójának
beállításával a motoregység szíjtárcsa meghajtó-
rendszere szabályozza.
1 Csavarozza ki rögzítőcsavart (13) egy M14­es
belső kulcsnyílású csavarral (nem képezi a szál-
lítási terjedelem részét), majd nyissa fel a motor-
burkolatot (A).
2 Csavarozza ki a négy motorcsavart (D), amelyek
a motort egy M14­es belső kulcsnyílású csavarral
rögzítik (nem képezik a szállítási terjedelem részét).
3 Emelje fel a motor szíjtárcsát (E) felfelé a szíjfe-
szülés lazításához.
4 Válassza ki a munkadarabnak és a feladatnak
megfelelő fordulatszámot a javasolt orsó­fordu-
latszám lekérdezésével.
5 A hajtószíjat a kívánt fordulatszámnak megfele-
lően mozgassa a meghajtó­ (B) és a motortárcsa
(E) hornyaiba. Ne forgassa el a hajtószíjat (C).
6 A fogazott szíj pozíciójának beállítása után a
fogazott szíjat (B) után kell húzni. Tolja lefelé a
motor szíjtárcsát (E), majd húzza meg újra a mo-
tor csavarjait (E) egy M14­es belső kulcsnyílású
csavar segítségével (nem képezi a szállítás terje-
delmét). A hajtószíj (C) feszülése akkor megfele-
lő, ha lenyomásra kb. 1 cm­t enged.
7 Zárja vissza a motorburkolatot (A), majd rögzítse
a rögzítőcsavart (13).
Fontos: Ha a motorburkolat (A) nyitva van, a gép
nem működik.
Rögzítse a munkadarabot az orsószekrény meg-
hajtó központban (1. ábra)
1 Keresse meg a munkadarab közepét oly módon,
hogy mindkét végéhez pontos átlókat rajzol meg.
A vonalak metszéspontja a munkadarab közép-
pontja.
2 A munkadarab egyik végén ejtsen kb. 2 mm mély
fűrészvágást az átló mentén, hogy rögzítse az
orsószekrény (3) meghajtóközpontját.
3 Egy fakalapács segítségével (nem képezi a szál-
lítási terjedelem részét) az orsószekrény­meg-
hajtóközpontot (3) arra a helyre terelje, ahol az
átló a munkadarab végét metszi. Ügyeljen rá,
hogy az orsószekrény­meghajtó (3) menetvégét
úgy védje, hogy a menetet semmilyen tárgy se
sérthesse meg.
