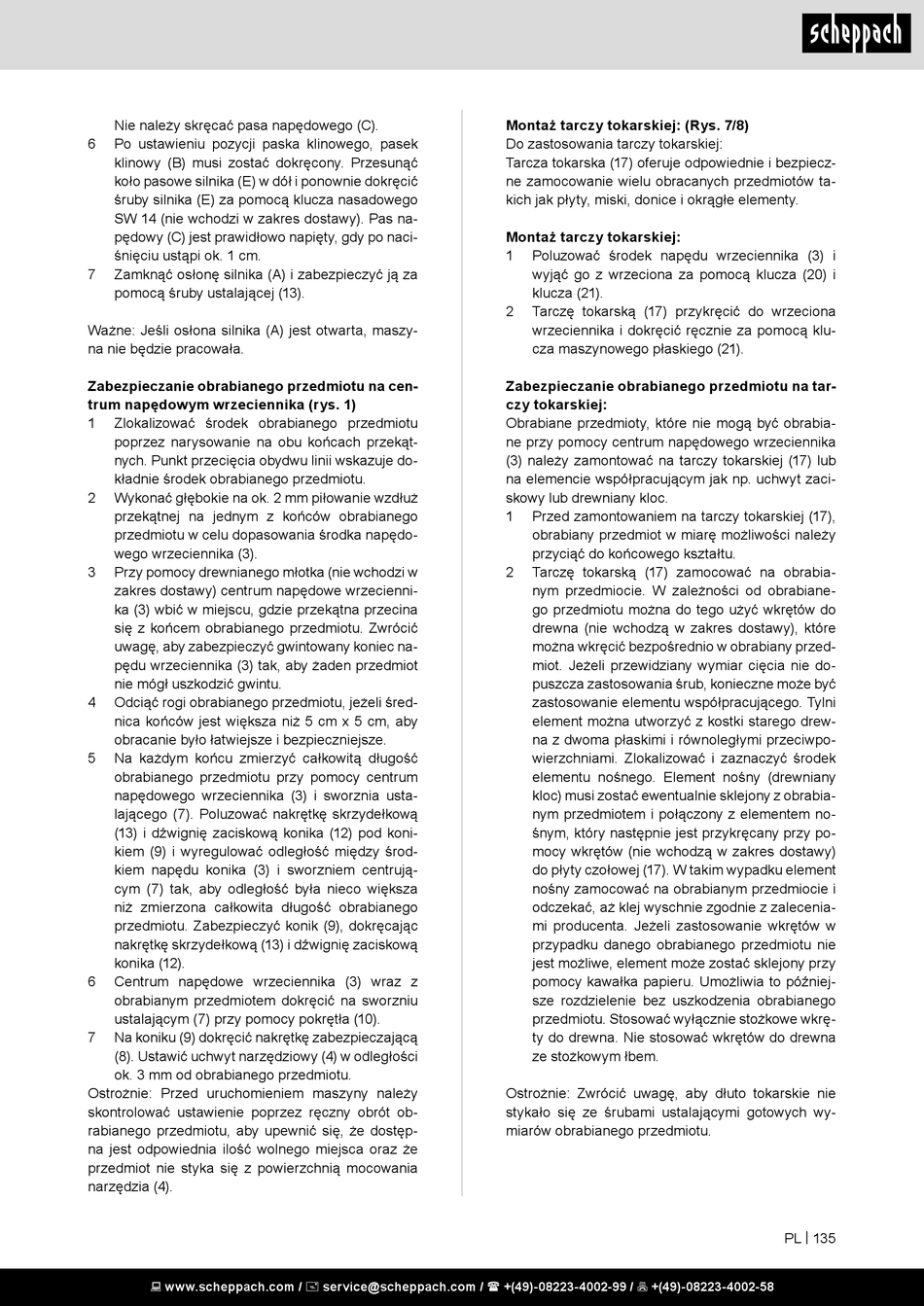

Nie należy skręcać pasa napędowego (C).
6 Po ustawieniu pozycji paska klinowego, pasek
klinowy (B) musi zostać dokręcony. Przesunąć
koło pasowe silnika (E) w dół i ponownie dokręcić
śruby silnika (E) za pomocą klucza nasadowego
SW 14 (nie wchodzi w zakres dostawy). Pas na-
pędowy (C) jest prawidłowo napięty, gdy po naci-
śnięciu ustąpi ok. 1 cm.
7 Zamknąć osłonę silnika (A) i zabezpieczyć ją za
pomocą śruby ustalającej (13).
Ważne: Jeśli osłona silnika (A) jest otwarta, maszy-
na nie będzie pracowała.
Zabezpieczanie obrabianego przedmiotu na cen-
trum napędowym wrzeciennika (rys. 1)
1 Zlokalizować środek obrabianego przedmiotu
poprzez narysowanie na obu końcach przekąt-
nych. Punkt przecięcia obydwu linii wskazuje do-
kładnie środek obrabianego przedmiotu.
2 Wykonać głębokie na ok. 2 mm piłowanie wzdłuż
przekątnej na jednym z końców obrabianego
przedmiotu w celu dopasowania środka napędo-
wego wrzeciennika (3).
3 Przy pomocy drewnianego młotka (nie wchodzi w
zakres dostawy) centrum napędowe wrzecienni-
ka (3) wbić w miejscu, gdzie przekątna przecina
się z końcem obrabianego przedmiotu. Zwrócić
uwagę, aby zabezpieczyć gwintowany koniec na-
pędu wrzeciennika (3) tak, aby żaden przedmiot
nie mógł uszkodzić gwintu.
4 Odciąć rogi obrabianego przedmiotu, jeżeli śred-
nica końców jest większa niż 5 cm x 5 cm, aby
obracanie było łatwiejsze i bezpieczniejsze.
5 Na każdym końcu zmierzyć całkowitą długość
obrabianego przedmiotu przy pomocy centrum
napędowego wrzeciennika (3) i sworznia usta-
lającego (7). Poluzować nakrętkę skrzydełkową
(13) i dźwignię zaciskową konika (12) pod koni-
kiem (9) i wyregulować odległość między środ-
kiem napędu konika (3) i sworzniem centrują-
cym (7) tak, aby odległość była nieco większa
niż zmierzona całkowita długość obrabianego
przedmiotu. Zabezpieczyć konik (9), dokręcając
nakrętkę skrzydełkową (13) i dźwignię zaciskową
konika (12).
6 Centrum napędowe wrzeciennika (3) wraz z
obrabianym przedmiotem dokręcić na sworzniu
ustalającym (7) przy pomocy pokrętła (10).
7 Na koniku (9) dokręcić nakrętkę zabezpieczającą
(8). Ustawić uchwyt narzędziowy (4) w odległości
ok. 3 mm od obrabianego przedmiotu.
Ostrożnie: Przed uruchomieniem maszyny należy
skontrolować ustawienie poprzez ręczny obrót ob-
rabianego przedmiotu, aby upewnić się, że dostęp-
na jest odpowiednia ilość wolnego miejsca oraz że
przedmiot nie styka się z powierzchnią mocowania
narzędzia (4).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Montaż tarczy tokarskiej: (Rys. 7/8)
Do zastosowania tarczy tokarskiej:
Tarcza tokarska (17) oferuje odpowiednie i bezpiecz-
ne zamocowanie wielu obracanych przedmiotów ta-
kich jak płyty, miski, donice i okrągłe elementy.
Montaż tarczy tokarskiej:
1 Poluzować środek napędu wrzeciennika (3) i
wyjąć go z wrzeciona za pomocą klucza (20) i
klucza (21).
2 Tarczę tokarską (17) przykręcić do wrzeciona
wrzeciennika i dokręcić ręcznie za pomocą klu-
cza maszynowego płaskiego (21).
Zabezpieczanie obrabianego przedmiotu na tar-
czy tokarskiej:
Obrabiane przedmioty, które nie mogą być obrabia-
ne przy pomocy centrum napędowego wrzeciennika
(3) należy zamontować na tarczy tokarskiej (17) lub
na elemencie współpracującym jak np. uchwyt zaci-
skowy lub drewniany kloc.
1 Przed zamontowaniem na tarczy tokarskiej (17),
obrabiany przedmiot w miarę możliwości należy
przyciąć do końcowego kształtu.
2 Tarczę tokarską (17) zamocować na obrabia-
nym przedmiocie. W zależności od obrabiane-
go przedmiotu można do tego użyć wkrętów do
drewna (nie wchodzą w zakres dostawy), które
można wkręcić bezpośrednio w obrabiany przed-
miot. Jeżeli przewidziany wymiar cięcia nie do-
puszcza zastosowania śrub, konieczne może być
zastosowanie elementu współpracującego. Tylni
element można utworzyć z kostki starego drew-
na z dwoma płaskimi i równoległymi przeciwpo-
wierzchniami. Zlokalizować i zaznaczyć środek
elementu nośnego. Element nośny (drewniany
kloc) musi zostać ewentualnie sklejony z obrabia-
nym przedmiotem i połączony z elementem no-
śnym, który następnie jest przykręcany przy po-
mocy wkrętów (nie wchodzą w zakres dostawy)
do płyty czołowej (17). W takim wypadku element
nośny zamocować na obrabianym przedmiocie i
odczekać, aż klej wyschnie zgodnie z zalecenia-
mi producenta. Jeżeli zastosowanie wkrętów w
przypadku danego obrabianego przedmiotu nie
jest możliwe, element może zostać sklejony przy
pomocy kawałka papieru. Umożliwia to później-
sze rozdzielenie bez uszkodzenia obrabianego
przedmiotu. Stosować wyłącznie stożkowe wkrę-
ty do drewna. Nie stosować wkrętów do drewna
ze stożkowym łbem.
Ostrożnie: Zwrócić uwagę, aby dłuto tokarskie nie
stykało się ze śrubami ustalającymi gotowych wy-
miarów obrabianego przedmiotu.
