Schweißkreis-Widerstand r ermitteln
Allgemeines Die Ermittlung des Schweißkreis-Widerstandes dient zur Information über den gesamten
Widerstand von Brenner-Schlauchpaket, Schweißbrenner, Werkstück und Massekabel.
Wird z.B. nach Wechsel des Schweißbrenners ein erhöhter Schweißkreis-Widerstand
festgestellt, können folgende Komponenten fehlerhaft sein:
-
-
-
-
Der Schweißkreis-Widerstand wird nach der Ermittlung an der rechten Digitalanzeige
angezeigt.
r ... Schweißkreis-Widerstand (in mOhm)
Schweißkreis-
HINWEIS!
Widerstand r
ermitteln Stellen Sie sicher, dass die Berührung „Masseklemme - Werkstück" auf gereinigter
Werkstück-Oberfläche erfolgt.
1
2
3
4
5
Brenner-Schlauchpaket
Schweißbrenner
Masseverbindung mit dem Werkstück
Massekabel
Masseverbindung mit dem Werkstück herstellen
In das Setup-Menü WIG - Ebene 2 oder in das Setup-Menü Stabelektrode - Ebene 2
einsteigen
mittels Taste Parameteranwahl links oder rechts den Parameter „r" anwählen
HINWEIS!
Stellen Sie sicher, dass die Berührung „Elektrode - Werkstück" auf gereinigter
Werkstück-Oberfläche erfolgt.
Während der Messung sind Kühlgerät und Kaltdraht-Vorschub deaktiviert.
Elektrode satt auf Werkstück-Oberfläche aufsetzen
Brennertaste oder Taste Gasprüfen kurz drücken

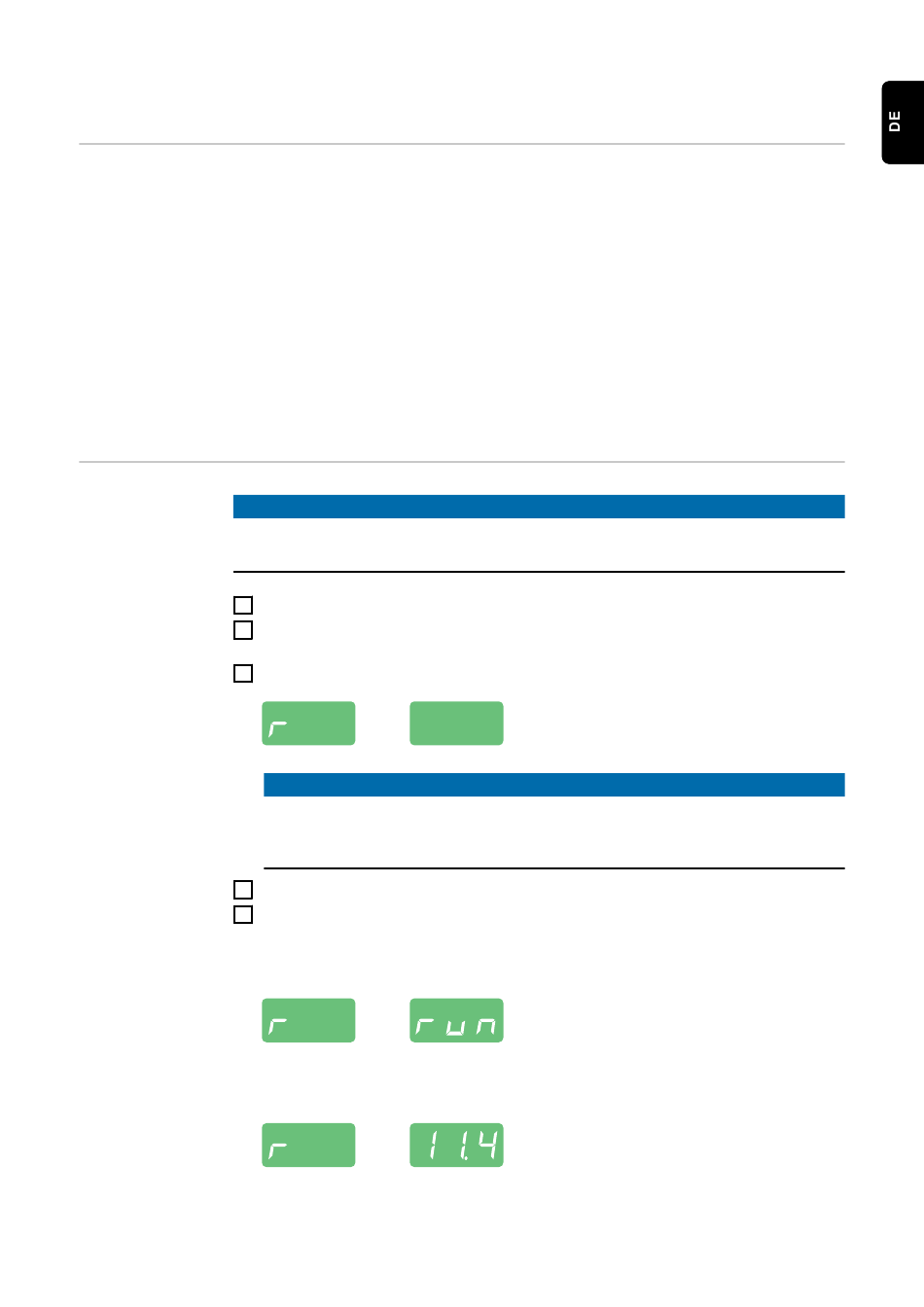

Der Schweißkreis-Widerstand wird errechnet, während der Messung zeigt die rechte
Digitalanzeige „run"
Die Messung ist abgeschlossen, wenn die rechte Digitalanzeige den Schweißkreis-
Widerstand anzeigt (z.B. 11,4 Milliohm)
