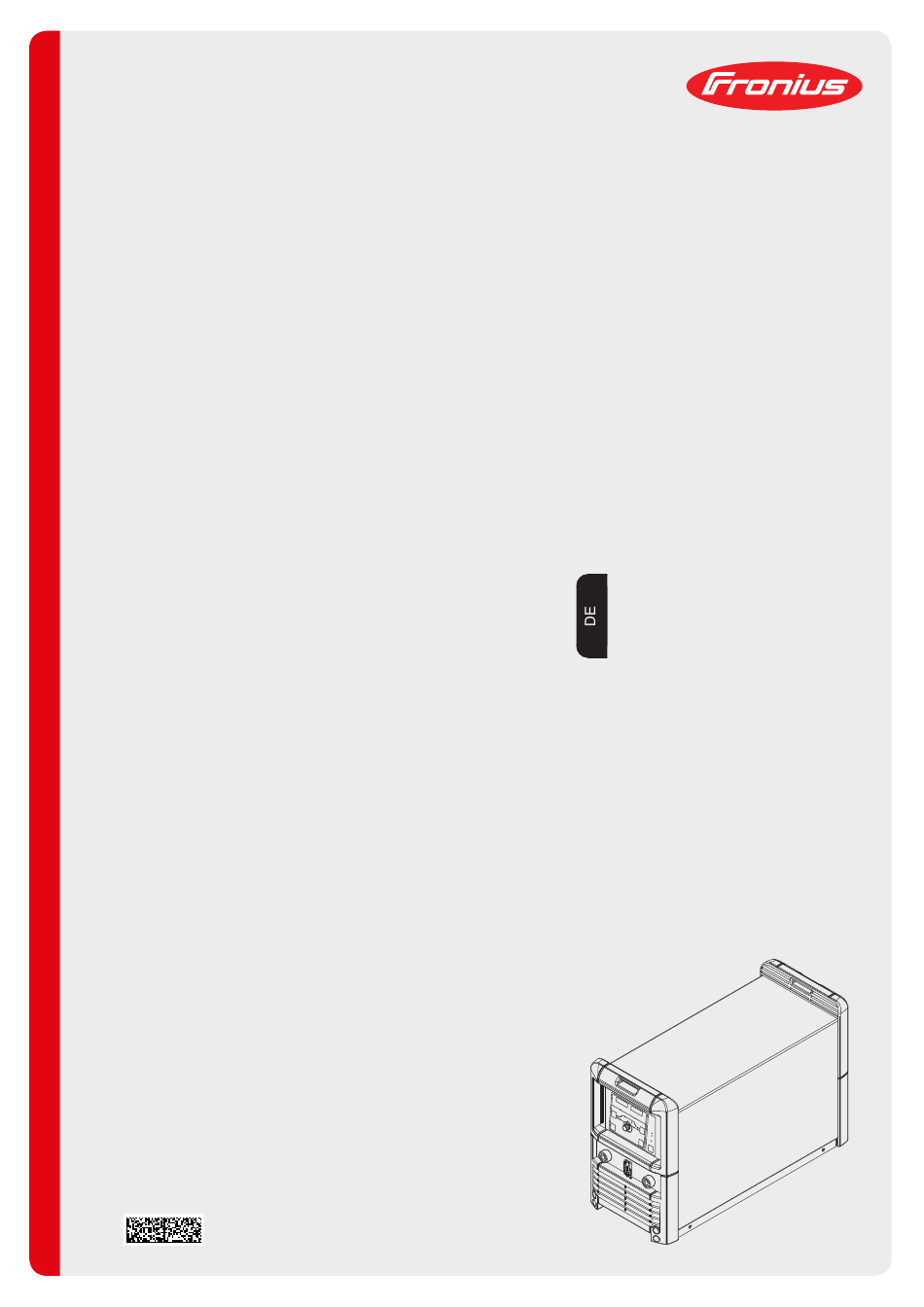

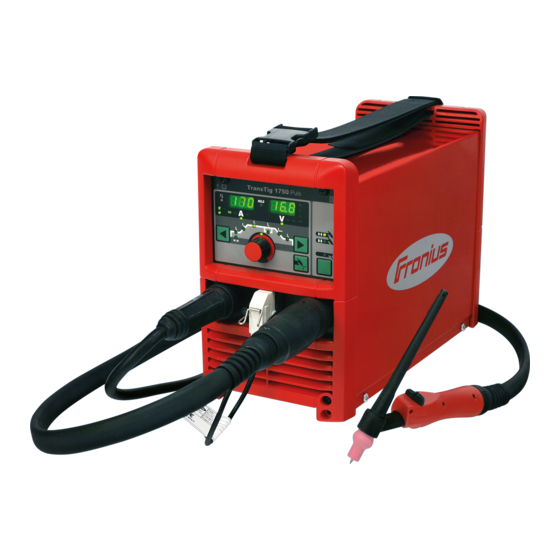

- Seite 1 Perfect Welding / Perfect Charging / / Solar Energy Bedienungsanleitung TransTig 1750 Puls WIG-Stromquelle 42,0426,0095,DE 012-11052020 Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
-
Seite 3: Einleitung
Fronius Produkt. Die vorliegende Anleitung hilft Ihnen, sich mit diesem vertraut zu machen. Indem Sie die Anleitung sorgfältig lesen, lernen Sie die viel- fältigen Möglichkeiten Ihres Fronius Produktes kennen. Nur so können Sie seine Vorteile bestmöglich nutzen. Bitte beachten Sie auch die Sicherheitsvorschriften und sorgen Sie so für mehr Sicherheit am Einsatzort des Produktes. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsvorschriften..........................Erklärung Sicherheitshinweise......................Allgemeines ............................Bestimmungsgemäße Verwendung...................... Umgebungsbedingungen........................Verpflichtungen des Betreibers......................Verpflichtungen des Personals ......................Netzanschluss............................Selbst- und Personenschutz ......................... Gefahr durch schädliche Gase und Dämpfe..................Gefahr durch Funkenflug ........................Gefahren durch Netz- und Schweißstrom..................... Vagabundierende Schweißströme......................EMV Geräte-Klassifizierungen......................EMV-Maßnahmen.......................... - Seite 6 Generatorbetrieb........................... Inbetriebnahme ............................Sicherheit .............................. Allgemeines ............................Gasflasche anschließen........................Masseverbindung zum Werkstück herstellen ..................Schweißbrenner anschließen ....................... Schweißbetrieb WIG-Betriebsarten ............................. Sicherheit .............................. Symbolik und Erklärung ........................2-Takt Betrieb ............................Punktieren............................. 4-Takt Betrieb ............................Sonder 4-Takt: Variante 1........................Überbelastung der Wolframelektrode ......................Überbelastung der Wolframelektrode ....................
- Seite 7 Fehlerdiagnose, Fehlerbehebung ......................Allgemeines ............................Sicherheit .............................. Angezeigte Service-Codes ........................Stromquelle............................Pflege, Wartung und Entsorgung....................... Allgemeines ............................Sicherheit .............................. Bei jeder Inbetriebnahme........................Alle 2 Monate ............................Alle 6 Monate ............................Entsorgung............................Anhang Technische Daten ............................Sonderspannung........................... TransTig 1750 Puls..........................Schaltplan ..............................................................
-
Seite 9: Sicherheitsvorschriften
Sicherheitsvorschriften Erklärung Sicher- GEFAHR! heitshinweise Bezeichnet eine unmittelbar drohende Gefahr. ► Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Folge. WARNUNG! Bezeichnet eine möglicherweise gefährliche Situation. ► Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein. -
Seite 10: Bestimmungsgemäße Verwendung
Bestimmungsge- Das Gerät ist ausschließlich für Arbeiten im Sinne der bestimmungsgemäßen Verwendung mäße Verwen- zu benutzen. dung Das Gerät ist ausschließlich für die am Leistungsschild angegebenen Schweißverfahren bestimmt. Eine andere oder darüber hinaus gehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstandene Schäden haftet der Hersteller nicht. Zur bestimmungsgemäßen Verwendung gehört auch das vollständige Lesen und Befolgen aller Hinweise aus der Bedienungsanleitung das vollständige Lesen und Befolgen aller Sicherheits- und Gefahrenhinweise... -
Seite 11: Netzanschluss
Vor Verlassen des Arbeitsplatzes sicherstellen, dass auch in Abwesenheit keine Perso- nen- oder Sachschäden auftreten können. Netzanschluss Geräte mit hoher Leistung können auf Grund ihrer Stromaufnahme die Energiequalität des Netzes beeinflussen. Das kann einige Gerätetypen betreffen in Form von: Anschluss-Beschränkungen Anforderungen hinsichtlich maximal zulässiger Netzimpedanz Anforderungen hinsichtlich minimal erforderlicher Kurzschluss-Leistung jeweils an der Schnittstelle zum öffentlichen Netz... -
Seite 12: Gefahr Durch Schädliche Gase Und Dämpfe
Gefahr durch Beim Schweißen entstehender Rauch enthält gesundheitsschädliche Gase und Dämpfe. schädliche Gase Schweißrauch enthält Substanzen, welche gemäß Monograph 118 der International Agen- und Dämpfe cy for Research on Cancer Krebs auslösen. Punktuelle Absaugung und Raumabsaugung anwenden. Falls möglich, Schweißbrenner mit integrierter Absaugvorrichtung verwenden. Kopf von entstehendem Schweißrauch und Gasen fernhalten. -
Seite 13: Gefahren Durch Netz- Und Schweißstrom
Gefahren durch Ein elektrischer Schlag ist grundsätzlich lebensgefährlich und kann tödlich sein. Netz- und Spannungsführende Teile innerhalb und außerhalb des Gerätes nicht berühren. Schweißstrom Beim MIG/MAG- und WIG-Schweißen sind auch der Schweißdraht, die Drahtspule, die Vorschubrollen sowie alle Metallteile, die mit dem Schweißdraht in Verbindung stehen, spannungsführend. -
Seite 14: Vagabundierende Schweißströme
Vagabundieren- Werden die nachfolgend angegebenen Hinweise nicht beachtet, ist die Entstehung vaga- de Schweißströ- bundierender Schweißströme möglich, die folgendes verursachen können: Feuergefahr Überhitzung von Bauteilen, die mit dem Werkstück verbunden sind Zerstörung von Schutzleitern Beschädigung des Gerätes und anderer elektrischer Einrichtungen Für eine feste Verbindung der Werkstück-Klemme mit dem Werkstück sorgen. -
Seite 15: Emf-Maßnahmen
Unterstützende Maßnahmen zur Vermeidung von EMV-Problemen: Netzversorgung Treten elektromagnetische Störungen trotz vorschriftsgemäßem Netzanschluss auf, zusätzliche Maßnahmen ergreifen (z.B. geeigneten Netzfilter verwenden). Schweißleitungen so kurz wie möglich halten eng zusammen verlaufen lassen (auch zur Vermeidung von EMF-Problemen) weit entfernt von anderen Leitungen verlegen Potentialausgleich Erdung des Werkstückes Falls erforderlich, Erdverbindung über geeignete Kondensatoren herstellen. -
Seite 16: Beeinträchtigung Der Schweißergebnisse
In feuer- und explosionsgefährdeten Räumen gelten besondere Vorschriften - entsprechende nationale und internationale Bestimmungen beachten. Stromquellen für Arbeiten in Räumen mit erhöhter elektrischer Gefährdung (z.B. Kessel) müssen mit dem Zeichen (Safety) gekennzeichnet sein. Die Stromquelle darf sich jedoch nicht in solchen Räumen befinden. Verbrühungsgefahr durch austretendes Kühlmittel. -
Seite 17: Gefahr Durch Austretendes Schutzgas
Schutzgas-Flaschen von Schweiß- oder anderen elektrischen Stromkreisen fernhalten. Niemals einen Schweißbrenner auf eine Schutzgas-Flasche hängen. Niemals eine Schutzgas-Flasche mit einer Elektrode berühren. Explosionsgefahr - niemals an einer druckbeaufschlagten Schutzgas-Flasche schweißen. Stets nur für die jeweilige Anwendung geeignete Schutzgas-Flaschen und dazu passen- des, geeignetes Zubehör (Regler, Schläuche und Fittings, ...) verwenden. -
Seite 18: Sicherheitsmaßnahmen Im Normalbetrieb
Vor jedem Transport des Gerätes, das Kühlmittel vollständig ablassen, sowie folgende Komponenten demontieren: Drahtvorschub Drahtspule Schutzgas-Flasche Vor der Inbetriebnahme, nach dem Transport, unbedingt eine Sichtprüfung des Gerätes auf Beschädigungen vornehmen. Allfällige Beschädigungen vor Inbetriebnahme von ge- schultem Servicepersonal instandsetzen lassen. Sicherheitsmaß- Das Gerät nur betreiben, wenn alle Sicherheitseinrichtungen voll funktionstüchtig sind. -
Seite 19: Sicherheitstechnische Überprüfung
Elektromagnetischen Verträglichkeits-Richtlinie (z.B. relevante Produkt- normen der Normenreihe EN 60 974). Fronius International GmbH erklärt, dass das Gerät der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internet-Ad- resse verfügbar: http://www.fronius.com Mit dem CSA-Prüfzeichen gekennzeichnete Geräte erfüllen die Anforderungen der rele- vanten Normen für Kanada und USA. - Seite 20 Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung. Änderungen vorbehalten. Der Inhalt der Bedienungsanleitung begründet keinerlei Ansprüche seitens des Käufers. Für Verbesserungsvorschläge und Hinweise auf Fehler in der Bedienungs- anleitung sind wir dankbar.
-
Seite 21: Allgemeine Informationen
Allgemeine Informationen... -
Seite 23: Allgemeines
Eine hohe Reproduzierbarkeit sämtlicher Ergebnisse Hervorragende Schweißeigenschaften. Einsatzgebiete Die Stromquelle kommt in Reparatur und Instandhaltung für Produktions- und Fertigungs- aufgaben zum Einsatz. Fernbedienungs- Die Stromquelle TransTig 1750 Puls kann mit folgenden Fernbedienungen betrieben wer- Betrieb den: TR 1200 TR 2000 TR 1300... -
Seite 25: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse... -
Seite 27: Beschreibung Des Bedienpanels
Beschreibung des Bedienpanels Allgemeines Wesentliches Merkmal des Bedienpanels ist die logische Anordnung der Bedienelemente. Alle für die tägliche Arbeit wesentlichen Parameter lassen sich einfach mit den Tasten anwählen mittels Einstellrad verändern während des Schweißens an der Digitalanzeige anzeigen. Sicherheit WARNUNG! Gefahr durch Fehlbedienung. -
Seite 28: Bezeichnung (1) Anzeige Übertemperatur
Pos. Bezeichnung Anzeige Übertemperatur leuchtet auf, wenn sich die Stromquelle zu stark erwärmt (z.B. infolge überschrit- tener Einschaltdauer). Weiterführende Informationen finden Sie im Abschnitt „Fehlerdiagnose, Fehlerbehebung“. Sonderanzeigen Anzeige Pulsen leuchtet, wenn der Setup-Parameter F-P auf eine Pulssfrequenz einge- stellt wurde Anzeige Punktieren leuchtet, wenn der Setup-Parameter SPt auf eine Punktierzeit eingestellt wurde... - Seite 29 Pos. Bezeichnung Einheitenanzeigen Anzeige kHz leuchtet bei angewähltem Setup-Parameter F-P, wenn der eingegebene Wert für die Pulsfrequenz >/= 1000 Hz ist Anzeige Hz leuchtet bei: angewähltem Setup-Parameter F-P, wenn der eingegebene Wert für die Pulsfrequenz < 1000 Hz ist angewähltem Setup-Parameter ACF Anzeige A Anzeige % leuchtet, wenn die Paramter I...
- Seite 30 Pos. Bezeichnung (11) Übersicht Schweißparameter Die Übersicht Schweißparameter enthält die wichtigsten Schweißparameter für den Schweißbetrieb. Die Reihenfolge der Schweißparamter ist durch eine Wä- scheleinen-Struktur vorgegeben. Die Navigation innerhalb der Übersicht Schweißparameter erfolgt mit den Tasten Parameteranwahl links und rechts. Übersicht Schweißparameter Die Übersicht Schweißparameter enthält folgende Schweißparameter: Startstrom Is für das WIG-Schweißen...
-
Seite 31: Bezeichnung (13) Anzeige Schweißstrom
Pos. Bezeichnung (13) Anzeige Schweißstrom zur Anzeige des Schweißstromes für die Parameter Startstrom I Schweißstrom I Absenkstrom I Endstrom I Vor Schweißbeginn zeigt die linke Digitalanzeige den Sollwert. Für I und I zeigt die rechte Digitalanzeige zusätzlich den %-Anteil vom Schweißstrom I Nach Schweißbeginn wird der Parameter I automatisch angewählt. -
Seite 32: Tastenkombinationen - Sonderfunktionen
Tastenkombinationen - Sonderfunktionen Allgemeines Durch gleichzeitiges oder wiederholtes Drücken von Tasten lassen sich nachfolgend be- schriebene Funktionen aufrufen. Anzeige Soft- Software-Version anzeigen: ware-Version und Bei gedrückter Taste Betriebsart die Taste Parameteranwahl links drü- Print-Version cken. An den Digitalanzeigen erscheint die Software-Version. Print-Version anzeigen: Taste Parameteranwahl links erneut drücken An den Digitalanzeigen erscheint die Print-Version. -
Seite 33: Anschlüsse, Schalter Und Mechanische Komponenten
Anschlüsse, Schalter und mechanische Komponen- Anschlüsse, Schalter und me- chanische Kom- ponenten TransTig 1750 Puls - Vorderseite TransTig 1750 Puls - Rückseite Pos. Bezeichnung (+)-Strombuchse mit Bajonettverschluss zum Anschließen des Massekabels beim WIG-Schweißen des Elektrodenkabels oder des Massekabels beim Stabelektroden-Schwei- ßen (je nach Elektrodentype) -
Seite 35: Installation Und Inbetriebnahme
Installation und Inbetriebnahme... -
Seite 37: Mindestausstattung Für Den Schweißbetrieb
Mindestausstattung für den Schweißbetrieb Allgemeines Je nach Schweißverfahren ist eine bestimmte Mindestausstattung erforderlich, um mit der Stromquelle zu arbeiten. Im Anschluss werden die Schweißverfahren und die entsprechende Mindestausstattung für den Schweißbetrieb beschrieben. WIG DC Schwei- Stromquelle ßen Massekabel WIG-Schweißbrenner mit Wippschalter Gasanschluss (Schutzgas-Versorgung) Zusatz-Werkstoff je nach Anwendung Stabelektroden-... -
Seite 38: Vor Installation Und Inbetriebnahme
Vor Installation und Inbetriebnahme Sicherheit WARNUNG! Gefahr durch Fehlbedienung. Schwerwiegende Personen- und Sachschäden möglich. ► Beschriebene Funktionen erst anwenden, wenn diese Bedienungsanleitung vollstän- dig gelesen und verstanden wurde. ► Beschriebene Funktionen erst anwenden, wenn sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere Sicherheitsvorschriften vollständig gelesen und verstanden wurden! Bestimmungsge- Die Stromquelle ist ausschließlich zum WIG-Schweißen und zum Stabelektroden-Schwei-... -
Seite 39: Generatorbetrieb
Generatorbetrieb Die Stromquelle ist generatortauglich, wenn die maximal abgegebene Scheinleistung des Generators mindestens 10 kVA beträgt. HINWEIS! Die abgegebene Spannung des Generators darf den Bereich der Netzspannungs- Toleranz keinesfalls unter- oder überschreiten. Die Angabe der Netzspannungs-Toleranz erfolgt im Abschnitt „Technische Daten“. -
Seite 40: Inbetriebnahme
Inbetriebnahme Sicherheit WARNUNG! Ein elektrischer Schlag kann tödlich sein. Ist das Gerät während der Installation am Netz angesteckt, besteht die Gefahr schwerwie- gender Personen- und Sachschäden. ► Sämtliche Arbeiten am Gerät nur durchführen, wenn der Netzschalter in Stellung - O - geschaltet ist. -
Seite 41: Masseverbindung Zum Werkstück Herstellen
Masseverbin- Netzschalter in Stellung - O - schalten dung zum Werk- Massekabel in die (+)-Strombuchse einstecken und verriegeln stück herstellen Mit dem anderen Ende des Massekabels Verbindung zum Werkstück herstellen Schweißbrenner Netzschalter in Stellung - O - schalten anschließen Schweißkabel des WIG-Schweißbrenners in die (-)-Strombuchse einstecken und durch Drehen nach rechts verriegeln Steuerstecker des Schweißbrenners am Anschluss Brennersteuerung einstecken und verriegeln... -
Seite 43: Schweißbetrieb
Schweißbetrieb... -
Seite 45: Wig-Betriebsarten
WIG-Betriebsarten Sicherheit WARNUNG! Gefahr durch Fehlbedienung. Schwerwiegende Personen- und Sachschäden möglich. ► Beschriebene Funktionen erst anwenden, wenn diese Bedienungsanleitung vollstän- dig gelesen und verstanden wurde. ► Beschriebene Funktionen erst anwenden, wenn sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere Sicherheitsvorschriften vollständig gelesen und verstanden wurden! Die Angaben über Einstellung, Stellbereich und Maßeinheiten der verfügbaren Parameter dem Abschnitt „Das Setup-Menü“... -
Seite 46: 2-Takt Betrieb
Startstrom-Phase: vorsichtiges Erwärmen mit geringem Schweißstrom, um den Zusatz-Werkstoff korrekt zu positionieren Startstrom-Dauer Up-Slope Phase: kontinuierliche Erhöhung des Startstromes auf den Hauptstrom (Schweißstrom) I Hauptstrom-Phase (Schweißstrom-Phase): gleichmäßige Temperatureinbringung in das durch vorlaufende Wärme erhitzte Grundmaterial Absenkstrom-Phase: Zwischenabsenkung des Schweißstromes zur Vermeidung einer örtlichen Überhitzung des Grundmateriales Down-Slope Phase: kontinuierliche Absenkung des Schweißstromes auf den End- down... -
Seite 47: Punktieren
Punktieren Wurde für den Setup-Parameter SPt ein Wert eingestellt, entspricht die Betriebsart 2-Takt Betrieb der Betriebsart Punktieren. Die Sonderanzeige Punktieren am Bedienpanel leuch- tet. Schweißen: Brennertaste kurz zurückziehen Die Schweißdauer entspricht dem Wert, der beim Setup-Parameter SPt eingegeben wurde. vorzeitiges Beenden des Schweißvorganges: Brennertaste erneut zurückziehen Bei Verwendung einer Fuß-Fernbedienung startet die Punktierzeit beim Betätigen der Fuß-Fernbedienung. -
Seite 48: Sonder 4-Takt: Variante 1
Bei der Zwischenabsenkung wird während der Hauptstrom-Phase der Schweißstrom auf den eingestellten Absenkstrom I abgesenkt. Zum Aktivieren der Zwischenabsenkung Brennertaste vordrücken und halten zum Wiederaufnehmen des Hauptstroms Brennertaste loslassen Sonder 4-Takt: Die Variante 1 des Sonder 4-Takt Betriebes ist aktiviert, wenn der Setup-Parameter SFS Variante 1 auf „1“... -
Seite 49: Überbelastung Der Wolframelektrode
Überbelastung der Wolframelektrode Überbelastung Bei Überbelastung der Wolframelektrode leuchtet die Anzeige „Elektrode über- der Wolframelekt- lastet“ am Bedienpanel. rode Mögliche Ursachen für eine Überbelastung der Wolframelektrode: Wolframelektrode mit zu geringem Durchmesser Hauptstrom I auf einen zu hohen Wert eingestellt Abhilfe: Wolframelektrode mit größerem Durchmesser verwenden Den Hauptstrom reduzieren WICHTIG! Die Anzeige „Elektrode überlastet“... -
Seite 50: Wig-Schweißen
WIG-Schweißen Sicherheit WARNUNG! Gefahr durch Fehlbedienung. Schwerwiegende Personen- und Sachschäden möglich. ► Beschriebene Funktionen erst anwenden, wenn diese Bedienungsanleitung vollstän- dig gelesen und verstanden wurde. ► Beschriebene Funktionen erst anwenden, wenn sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere Sicherheitsvorschriften vollständig gelesen und verstanden wurden! WARNUNG! Ein elektrischer Schlag kann tödlich sein. -
Seite 51: Vorbereitung
Down-Slope t down Einheit Einstellbereich 0,01 - 9,9 Werkseinstellung WICHTIG! Der Down-Slope t wird für die Betriebsarten 2-Takt Betrieb und 4-Takt Be- down trieb getrennt gespeichert. Endstrom I Einheit % (vom Hauptstrom I Einstellbereich 0 - 100 Werkseinstellung Elektroden-Durchmesser Einheit Einstellbereich OFF / 0,1 - 3,2 Werkseinstellung... - Seite 52 Schutzgas-Menge einstellen: Taste Gasprüfen drücken Die Test-Gasströmung erfolgt für höchstens 30 Sekunden. Durch erneutes Drü- cken wird der Vorgang vorzeitig beendet. Stellschraube an der Unterseite des Druckminderers drehen, bis das Manometer die gewünschte Gasmenge anzeigt Bei langen Schlauchpaketen und bei Kondenswasser-Bildung nach längerer Still- standszeit in der Kälte: Schutzgas vorspülen - den Setup-Parameter GPU auf einen Zeitwert einstellen Schweißvorgang einleiten (Lichtbogen zünden)
-
Seite 53: Lichtbogen Zünden
Hoch- frequenz Verletzungsgefahr durch Schreckwirkung infolge eines elektrischen Schlages (HF-Zünden) Obwohl Fronius-Geräte alle relevanten Normen erfüllen, kann das Hochfrequenz-Zünden unter bestimmten Gegebenheiten einen ungefährlichen aber spürbaren elektrischen Schlag übertragen. ► Vorgeschriebene Schutzkleidung verwenden, insbesondere Handschuhe! ► Nur geeignete, vollkommen intakte und unbeschädigte WIG-Schlauchpakete verwen- den! ►... -
Seite 54: Berührungszünden
Neigung des Brenners erhöhen und Brennertaste gemäß angewählter Be- triebsart betätigen Der Lichtbogen zündet ohne Werkstück- Berührung. Brenner in Normallage neigen Schweißung durchführen Berührungszün- Ist der Setup-Parameter HFt auf OFF eingestellt, ist das HF-Zünden deaktiviert. Die Zün- dung des Lichtbogens erfolgt durch Berühren des Werkstückes mit der Wolframelektrode. Vorgehensweise für das Zünden des Lichtbogens mittels Berührungszünden: Gasdüse an der Zündstelle aufsetzen, sodass zwischen Wolframelektrode... -
Seite 55: Schweißende
Brennertaste betätigen Schutzgas strömt Schweißbrenner langsam aufrichten, bis die Wolframelektrode das Werk- stück berührt Schweißbrenner anheben und in Nor- mallage schwenken Der Lichtbogen zündet. Schweißung durchführen Schweißende Schweißung je nach eingestellter Betriebsart durch Loslassen der Brennertaste been- Eingestellte Gas-Nachströmung abwarten, Schweißbrenner in Position über dem Ende der Schweißnaht halten. -
Seite 56: Sonderfunktionen Und Optionen
Sonderfunktionen und Optionen Funktion Lichtbo- Reißt der Lichtbogen ab und kommt innerhalb einer im Setup-Menü eingestellten Zeitspan- gen-Abriss Über- ne kein Stromfluss zustande, schaltet die Stromquelle selbsttätig ab. Das Bedienpanel wachung zeigt den Service-Code „no | Arc“. Zur Wiederaufnahme des Schweißprozesses eine beliebige Taste am Bedienpanel oder die Brennertaste drücken. -
Seite 57: Heftfunktion
1/F-P down WIG-Pulsen - Verlauf des Schweißstromes Legende: Startstrom Pulsfrequenz *) Endstrom Duty cycle Up-Slope Grundstrom Down-Slope Hauptstrom Down *) (1/F-P = Zeitabstand zweier Impulse) Heftfunktion An der Stromquelle steht eine Heftfunktion zur Verfügung. Sobald für den Setup-Parameter tAC (Heften) eine Zeitdauer eingestellt wird, sind die Be- triebsarten 2-Takt Betrieb und 4-Takt Betrieb mit der Heftfunktion belegt. - Seite 58 Startstrom Endstrom Up-Slope Down-Slope Down Hauptstrom WICHTIG! Für den gepulsten Schweißstrom gilt: Die Stromquelle regelt automatisch die Puls-Parameter in Abhängigkeit des einge- stellten Hauptstromes I Es müssen keine Puls-Parameter eingestellt werden. Der gepulste Schweißstrom beginnt nach Ablauf der Startstromphase I mit der Up-Slope Phase t Je nach eingestellter tAC-Zeit kann der gepulste Schweißstrom bis einschließlich der Endstrom-Phase I...
-
Seite 59: Stabelektroden-Schweißen
Stabelektroden-Schweißen Sicherheit WARNUNG! Gefahr durch Fehlbedienung. Schwerwiegende Personen- und Sachschäden möglich. ► Beschriebene Funktionen erst anwenden, wenn diese Bedienungsanleitung vollstän- dig gelesen und verstanden wurde. ► Beschriebene Funktionen erst anwenden, wenn sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere Sicherheitsvorschriften vollständig gelesen und verstanden wurden! WARNUNG! Ein elektrischer Schlag kann tödlich sein. -
Seite 60: Funktion Hot-Start
Betriebsart Stabelektroden-Schweißen WICHTIG! Wird die Betriebsart Stabelektrodenschweißen angewählt, steht die Schweiß- spannung erst nach einer Verzögerung von 3 Sekunden zur Verfügung. Mittels Einstellrad den gewünschten Schweißstrom einstellen Der Wert für den Schweißstrom wird an der linken Digitalanzeige angezeigt. Grundsätzlich bleiben sämtliche mittels Einstellrad eingestellten Parameter-Sollwerte bis zur nächsten Änderung gespeichert. -
Seite 61: Funktion Anti-Stick
HCU = 200 Der Hotstart-Strom entspricht dem Zweifachen des aktuell eingestellten Schweißstromes Die Funktion Hot-Start ist aktiviert, der Hotstart-Strom ist auf seinem Maximum. HCU = 2 x I Funktion Anti- Bei kürzer werdendem Lichtbogen kann die Schweißspannung soweit absinken, dass die Stick Stabelektrode zum Festkleben neigt. -
Seite 63: Setup Einstellungen
Setup Einstellungen... -
Seite 65: Das Setup-Menü
Das Setup-Menü Allgemeines Das Setup-Menü bietet einfachen Zugriff auf das Expertenwissen in der Stromquelle sowie auf zusätzliche Funktionen. Im Setup-Menü ist eine einfache Anpassung der Parameter an die unterschiedlichen Aufgabenstellungen möglich. Im Setup-Menü befinden sich: Setup-Parameter mit unmittelbarer Auswirkung auf den Schweißprozess, Setup-Parameter für die Voreinstellung der Schweißanlage. -
Seite 66: Setup-Menü Schutzgas
Setup-Menü Schutzgas Allgemeines Das Setup-Menü Schutzgas bietet einfachen Zugriff auf die Schutzgas-Einstellungen. In das Setup- Menü Schutzgas Taste Betriebsart drücken und halten einsteigen Taste Gasprüfen drücken Die Stromquelle befindet sich nun im Setup-Menü Schutzgas. Der zu- letzt angewählte Parameter wird angezeigt. Parameter ändern Mittels Taste Parameteranwahl links oder rechts den zu ändernden Parameter anwählen... - Seite 67 Der Einstellwert für G-H gilt nur, wenn der maximale Schweißstrom tatsächlich eingestellt ist. Der tatsächliche Wert ergibt sich aus dem momentanen Schweißstrom. Bei mittlerem Schweißstrom beträgt der tatsächliche Wert beispielsweise die Hälfte des Einstellwertes für G-H. WICHTIG! Die Einstellwerte für die Setup-Parameter G-L und G-H werden addiert. Be- finden sich z.B.
-
Seite 68: Setup-Menü Wig
Setup-Menü WIG In das Setup- Mittels Taste Betriebsart die Betriebsart 2-Takt Betrieb oder die Be- Menü WIG ein- triebsart 4-Takt Betrieb anwählen steigen Taste Betriebsart drücken und halten Taste Parameteranwahl rechts drücken Die Stromquelle befindet sich nun im Setup-Menü WIG. Der zuletzt an- gewählte Parameter wird angezeigt. - Seite 69 Werkseinstellung „ON“ der gepulste Schweißstrom bleibt bis zum Ende des Heftvor- ganges bestehen 0,1 - 9,9 s Die eingestellte Zeit beginnt mit der Up-Slope Phase. Nach Ab- lauf der eingestellte Zeit wird mit konstantem Schweißstrom weitergeschweißt, die ggf. eingestellten Puls-Parameter stehen zur Verfügung.
- Seite 70 Werkseinstellung time-Starting - Startstrom-Zeit Einheit Einstellbereich OFF / 0,01 - 9,9 Werkseinstellung Die Startstromzeit t-S gibt die Dauer der Startstrom-Phase Is an. WICHTIG! Der Setup-Parameter t-S gilt nur für die Betriebsart 2-Takt Betrieb. Im 4-Takt Betrieb wird die Dauer der Startstromphase Is mittels Brennertaste bestimmt. time-End - Endstrom-Zeit Einheit Einstellbereich...
-
Seite 71: Setup-Menü Wig - Ebene 2
Setup-Menü WIG - Ebene 2 In das Setup- In das Setup-Menü WIG einsteigen Menü WIG - Ebe- ne 2 einsteigen Parameter „2nd“ anwählen Taste Betriebsart drücken und halten Taste Parameteranwahl rechts drücken Die Stromquelle befindet sich nun im Setup-Menü WIG - Ebene 2. Der zuletzt angewählte Parameter wird angezeigt. - Seite 72 Parameter HFt auf bis zu 0,4 s erhöhen. VORSICHT! Verletzungsgefahr durch Schreckwirkung infolge eines elektrischen Schlages Obwohl Fronius-Geräte alle relevanten Normen erfüllen, kann das Hochfrequenz-Zünden unter bestimmten Gegebenheiten einen ungefährlichen aber spürbaren elektrischen Schlag übertragen. ► Vorgeschriebene Schutzkleidung verwenden, insbesondere Handschuhe! ►...
- Seite 73 Automatic current switch - automatische Umschaltung auf Hauptstrom Einheit Einstellbereich ON / OFF Werkseinstellung Nach Schweißstart erfolgt eine automatische Anwahl des Para- meters I1 (Hauptstrom). Der Hauptstrom I1 kann sofort eingestellt werden. Während des Schweißens bleibt der zuletzt gewählte Parame- ter angewählt.
-
Seite 74: Setup-Menü Stabelektrode
Setup-Menü Stabelektrode In das Setup- Mittels Taste Betriebsart die Betriebsart Stabelektroden-Schweißen Menü Stabelekt- anwählen rode einsteigen Taste Betriebsart drücken und halten Taste Parameteranwahl rechts drücken Die Stromquelle befindet sich nun im Setup-Menü Stabelektrode. Der zuletzt angewählte Parameter wird angezeigt. Parameter ändern Mittels Taste Parameteranwahl links oder rechts den zu ändernden Parameter anwählen Mittels Einstellrad den Wert des Parameters ändern... - Seite 75 Um ein optimales Schweißergebnis zu erzielen, ist in manchen Fällen die Funktion Hot- Start einzustellen. Vorteile Verbesserung der Zündeigenschaften, auch bei Elektroden mit schlechten Zündei- genschaften Besseres Aufschmelzen des Grund-Werkstoffes in der Startphase, dadurch weniger Kaltstellen Weitgehende Vermeidung von Schlacken-Einschlüssen dYn - dynamic - Dynamik-Korrektur Einheit Einstellbereich...
-
Seite 76: Setup-Menü Stabelektrode - Ebene 2
Setup-Menü Stabelektrode - Ebene 2 In das Setup- In das Setup-Menü Stabelektrode einsteigen Menü Stabelekt- rode - Ebene 2 Parameter „2nd“ anwählen einsteigen Taste Betriebsart drücken und halten Taste Parameteranwahl rechts drücken Die Stromquelle befindet sich nun im Setup-Menü Stabelektrode - Ebe- ne 2. - Seite 77 Einheit Einstellbereich OFF / 5 - 90 Werkseinstellung Grundsätzlich hängt die Lichtbogen-Länge von der Schweißspannung ab. Um den Schweißvorgang zu beenden, ist üblicherweise ein deutliches Anheben der Stabelektro- de erforderlich. Der Parameter „Uco“ erlaubt das Begrenzen der Schweißspannung auf einen Wert, der ein Beenden des Schweißvorganges bereits bei nur geringfügigem An- heben der Stabelektrode erlaubt.
-
Seite 79: Fehlerbehebung Und Wartung
Fehlerbehebung und Wartung... -
Seite 81: Fehlerdiagnose, Fehlerbehebung
Fehlerdiagnose, Fehlerbehebung Allgemeines Die Stromquelle ist mit einem intelligenten Sicherheitssystem ausgestattet; auf die Ver- wendung von Schmelzsicherungen konnte daher zur Gänze verzichtet werden. Nach der Beseitigung einer möglichen Störung kann die Stromquelle - ohne den Wechsel von Schmelzsicherungen - wieder ordnungsgemäß betrieben werden. Sicherheit WARNUNG! Ein elektrischer Schlag kann tödlich sein. -
Seite 82: Stromquelle
Ursache: Lichtbogen-Abriss Behebung: Wiederholtes Drücken der Brennertaste; Reinigung der Werk- stück-Oberfläche Err | IP Ursache: Primär-Überstrom Behebung: Servicedienst verständigen Err | 052 Ursache: Netz-Überspannung: die Netzspannung hat den Toleranzbe- reich überschritten Behebung: Netzspannung überprüfen Stromquelle Stromquelle hat keine Funktion Netzschalter eingeschaltet, Anzeigen leuchten nicht Ursache: Netzzuleitung unterbrochen, Netzstecker nicht eingesteckt Behebung:... - Seite 83 Behebung: Steuerstecker einstecken Ursache: Schweißbrenner oder Schweißbrenner-Steuerleitung defekt Behebung: Schweißbrenner tauschen kein Schutzgas alle anderen Funktionen vorhanden Ursache: Gasflasche leer Behebung: Gasflasche wechseln Ursache: Gas-Druckminderer defekt Behebung: Gas-Druckminderer tauschen Ursache: Gasschlauch nicht montiert oder schadhaft Behebung: Gasschlauch montieren oder tauschen Ursache: Schweißbrenner defekt Behebung:...
-
Seite 84: Pflege, Wartung Und Entsorgung
Pflege, Wartung und Entsorgung Allgemeines Die Stromquelle benötigt unter normalen Betriebsbedingungen nur ein Minimum an Pflege und Wartung. Das Beachten einiger Punkte ist jedoch unerlässlich, um die Stromquelle über Jahre hinweg einsatzbereit zu halten. Sicherheit WARNUNG! Ein elektrischer Schlag kann tödlich sein. Vor Öffnen des Gerätes ►... -
Seite 85: Entsorgung
Entsorgung Die Entsorgung nur gemäß den geltenden nationalen und regionalen Bestimmungen durchführen. -
Seite 87: Anhang
Anhang... -
Seite 89: Technische Daten
Technische Daten Sonderspannung Bei Geräten, die für Sonderspannungen ausgelegt sind, gelten die Technischen Daten auf dem Leistungsschild. TransTig 1750 Netzspannung 1 x 230 V Puls Netzspannungs-Toleranz - 20 % / +15 % Netzfrequenz 50 / 60 Hz Netzabsicherung 16 A träge Netzanschluss Beschränkungen möglich Primär-Dauerleistung... -
Seite 90: Schaltplan
Schaltplan 230 V 50Hz +A4 FP22JOB +A1 NF +A4-X1 +A3-X13 +A3-X2 +A3-X19 - VALVE + VALVE +A3-X16 +A2 BPS1750 - FAN COMMON + FAN MAIN CURRENT PRIM / SEK CRATFILL CUR TORCH IDENTIF DOWN PRIM / SEK +A3-X8 +A3-X5 +A3-X12 +24 V TX L REMOTE PRIM / SEK... - Seite 92 FRONIUS INTERNATIONAL GMBH Froniusstraße 1 A-4643 Pettenbach AUSTRIA contact@fronius.com www.fronius.com Under www.fronius.com/contact you will find the addresses of all Fronius Sales & Service Partners and locations.
