TransTig
800 / 2200 Job (3)
(2)

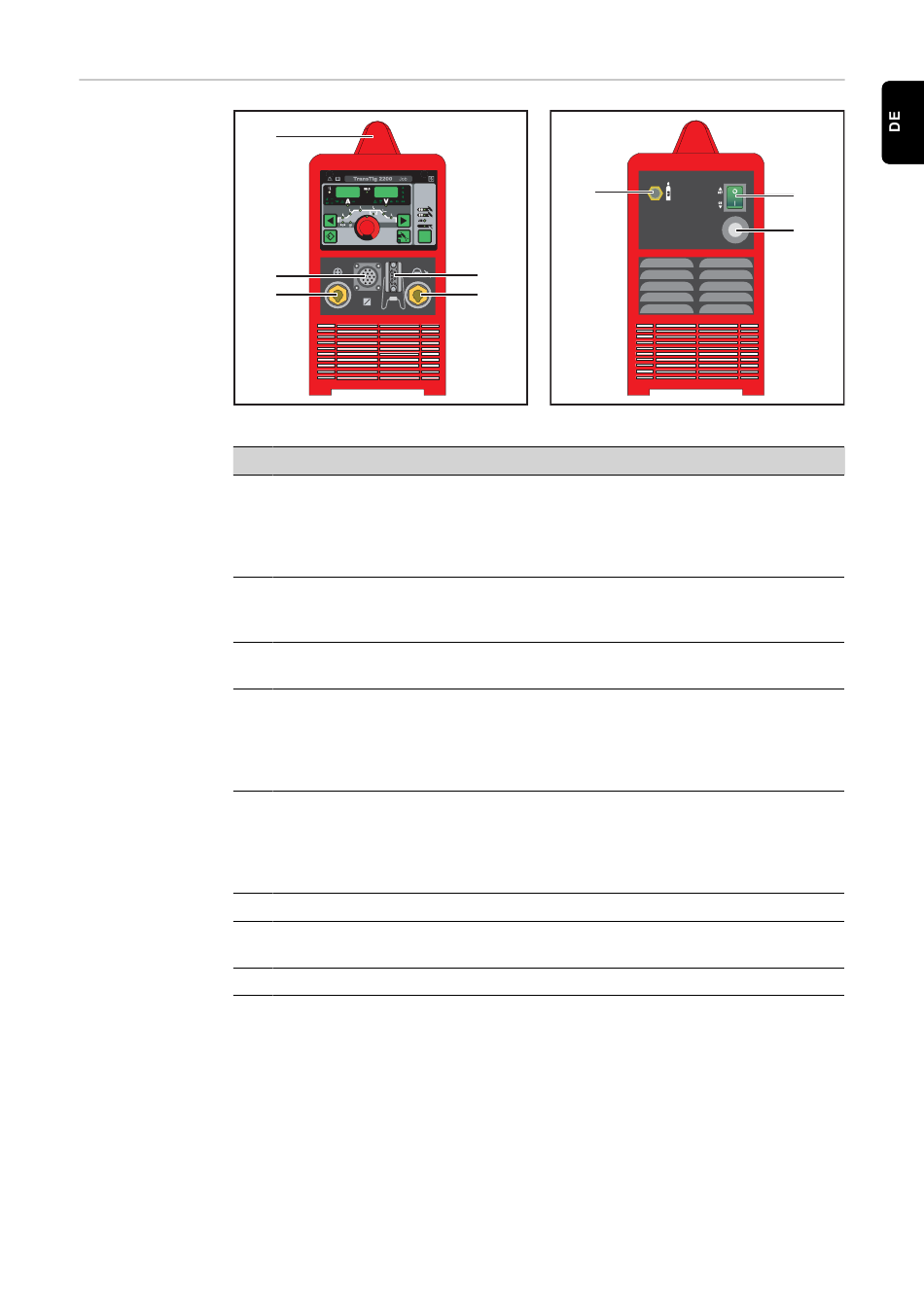

TransTig 800 / 2200 Job - Vorderseite
Nr.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(1)
Funktion
(+)-Strombuchse mit Bajonettverschluss
zum Anschließen
- des Massekabels beim WIG-Schweißen
- des Elektrodenkabels oder des Massekabels beim Stabelektroden-
Schweißen (je nach Elektrodentype)
Anschluss LocalNet
standardisierte Anschlussbuchse für Systemerweiterungen (z.B. Fernbedienung,
Schweißbrenner JobMaster TIG, etc.)
Tragegriff (nur bei TransTig 2200)
Tragegurt bei TransTig 800
Anschluss Brennersteuerung
- zum Anschließen des Steuersteckers eines konventionellen Schweißbren-
ners
- Eingang für das Kollisionsschutz-Signal bei Anschluss eines Roboter-Inter-
faces oder Feldbus-Kopplers
(-)-Strombuchse mit Bajonettverschluss
zum Anschließen
- des WIG-Schweißbrenners
- des Elektrodenkabels oder des Massekabels beim Stabelektroden-
Schweißen (je nach Elektrodentype)
Anschluss Schutzgas
Netzschalter
zum Ein- und Ausschalten der Stromquelle
Netzkabel mit Zugentlastung
(6)
(4)
(5)
TransTig 800 / 2200 Job - Rückseite
(7)
(8)
