WIG-Betriebsarten
Sicherheit
Gefahr durch Fehlbedienung.
Schwerwiegende Personen- und Sachschäden möglich.
▶
▶
Die Angaben über Einstellung, Stellbereich und Maßeinheiten der verfügbaren Parame-
ter dem Abschnitt „Das Setup-Menü" entnehmen.

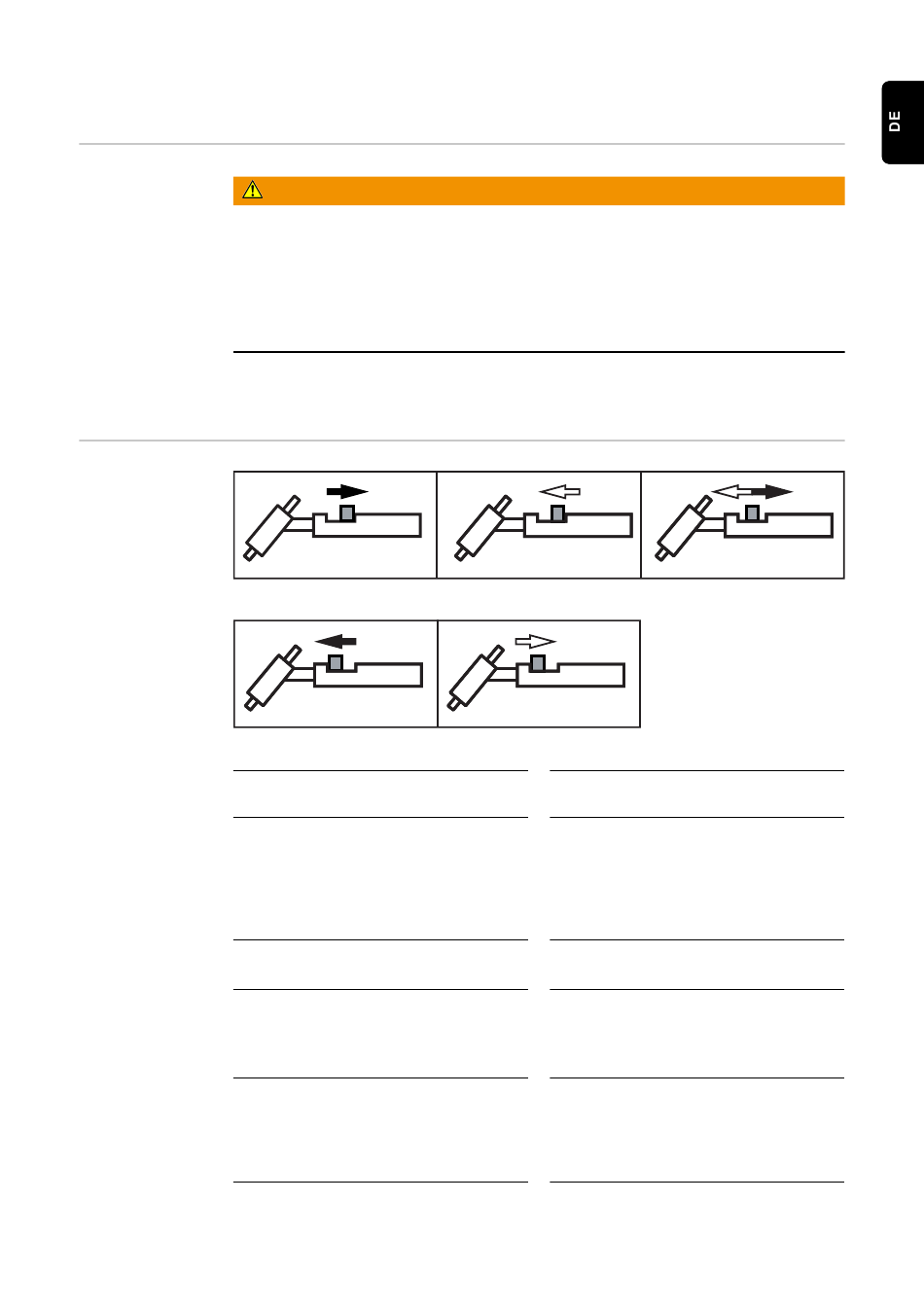

Symbolik und
Erklärung
Brennertaste zurückziehen und halten | Brennertaste loslassen | Brennertaste kurz zurückziehen (< 0,5 s)
Brennertaste vordrücken und halten | Brennertaste loslassen
GPr
Gas-Vorströmzeit
I
S
Startstrom-Phase: vorsichtiges
Erwärmen mit geringem Schweißstrom,
um den Zusatz-Werkstoff korrekt zu
positionieren
t
S
Startstrom-Dauer
t
up
Up-Slope Phase: kontinuierliche
Erhöhung des Startstromes auf den
Hauptstrom (Schweißstrom) I
I
1
Hauptstrom-Phase (Schweißstrom-
Phase): gleichmäßige Temperaturein-
bringung in das durch vorlaufende
Wärme erhitzte Grundmaterial
WARNUNG!
Beschriebene Funktionen erst anwenden, wenn diese Bedienungsanleitung
vollständig gelesen und verstanden wurde.
Beschriebene Funktionen erst anwenden, wenn sämtliche Bedienungsanleitungen
der Systemkomponenten, insbesondere Sicherheitsvorschriften vollständig gelesen
und verstanden wurden!
SPt
Punktierzeit
I
E
Endstrom-Phase: zur Vermeidung einer
örtlichen Überhitzung des Grundmate-
riales durch Wärmestau am
Schweißende. Ein mögliches Durchfal-
len der Schweißnaht wird verhindert.
t
E
Endstrom-Dauer
t
down
Down-Slope Phase: kontinuierliche
Absenkung des Schweißstromes auf
den Endkrater-Strom
1
I
2
Absenkstrom-Phase: Zwischenabsen-
kung des Schweißstromes zur Vermei-
dung einer örtlichen Überhitzung des
Grundmateriales
