MagicWave
(3)
2500 / 3000 Job
(2)
(1)

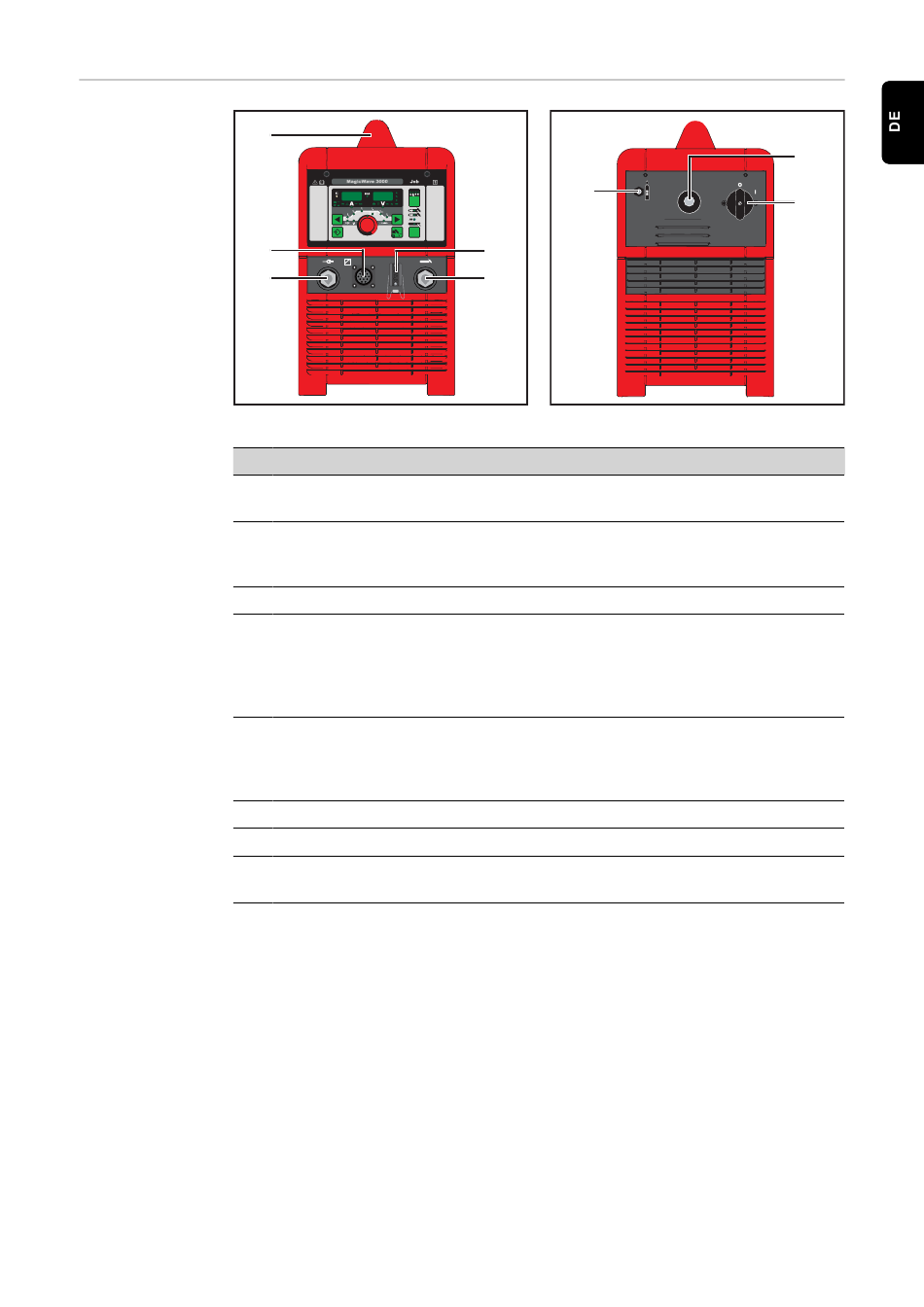

MagicWave 2500 / 3000 Job - Vorderseite
Nr.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
Funktion
Anschluss Massekabel
zum Anschließen des Massekabels
Anschluss LocalNet
Standardisierte Anschlussbuchse für Systemerweiterungen (z.B. Fernbedienung,
Schweißbrenner JobMaster TIG, etc.)
Tragegriff
Anschluss Brennersteuerung
- zum Anschließen des Steuersteckers eines konventionellen Schweißbren-
ners
- Eingang für das Kollisionsschutz-Signal bei Anschluss eines Roboter-Inter-
faces oder Feldbus-Kopplers
Anschluss Schweißbrenner
zum Anschließen:
- des WIG-Schweißbrenners
- des Elektrodenkabels beim Stabelektroden-Schweißen
Anschluss Schutzgas
Netzkabel mit Zugentlastung
Netzschalter
zum Ein- und Ausschalten der Stromquelle
(6)
(4)
(5)
MagicWave 2500 / 3000 Job - Rückseite
(7)
(8)
45
