Bedienung des FSC1/7 und FSC1000
5.6
Messung durchführen, Einzelwert
Laden Sie den zur Messung/zum Messobjekt passenden Justagedatensatz, siehe Kap.
Das System startet den Messbetrieb.
Setzen Sie zum Messen der Dicke den Sensor auf das Bauteil auf, vermeiden Sie Vibrationen/Verkippungen und lösen Sie die
Messung aus. Betätigen Sie dafür je nach Setup-Einstellung den Taster am Sensor oder die Tasten 1 ... 3 am Controller.
Eine Messung startet
- 300 Millisekunden nachdem der Messtaster am Sensor losgelassen wurde,
- sofort, wenn die Taster 1 ... 3 am Controller betätigt wurden.

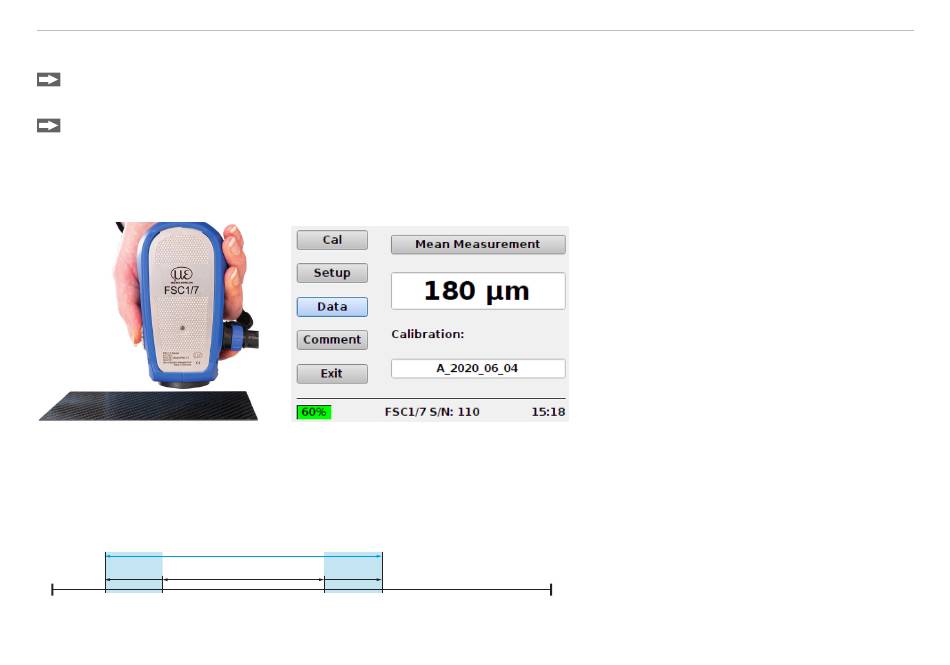

Abb. 32 Vorbereitung Messung
War die Messung erfolgreich, wird dem Benutzer der Dickenmesswert bzw. der berechnete Mittelwert der Einzelergebnisse angezeigt,
siehe Abb. 33. Jeder Messwert wird in einer Messdatendatei gespeichert. Die Ergebnisse der Einzelmessungen sind für den Benut-
zer nicht sichtbar. Optional können Sie eine akustische Meldung im Menü Setup (Buzzer output) für eine erfolgreiche Messung
aktivieren.
Messbereich
-30 µm
Justierbereich
0 %
Abb. 34 Grenzen des Messbereiches
FSC1/7, FSC1000
Abb. 33 Darstellung Messergebnis
+30 µm
5.5.2.
100 %
Seite 29
