Produktübersicht
3.2.3

USB

Der Industrie-PC verfügt über vier USB-3.0-Schnittstellen (X106-X109). Die Schnittstellen dienen dem
Anschluss von Peripheriegeräten mit USB-Anschluss.
Entgegen der Spezifikation liefern die Kanäle nur Strom bis 500 mA. Für höhere Leistungsansprüche
müssen Geräte mit einer eigenen Stromversorgung genutzt werden. Die USB-Schnittstellen sind
elektronisch abgesichert.
9 8 7 6 5 X106
1 2 3 4
9 8 7 6 5
X107
1 2 3 4
9 8 7 6 5
X108
1 2 3 4
9 8 6 5 X109
7
1 2 3 4

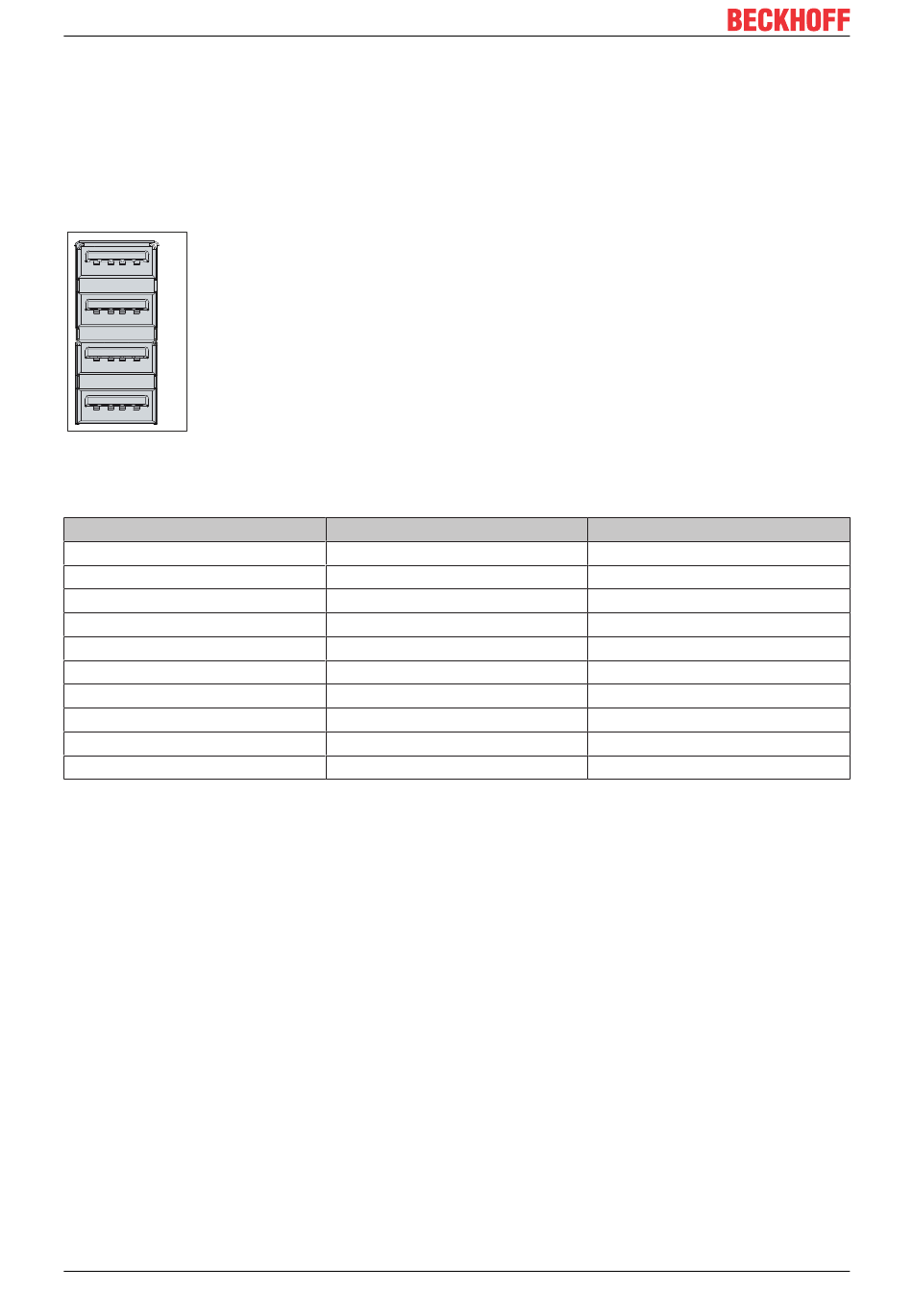

Abb. 4: C6025_USB-Schnittstelle Pin-Nummerierung
Tab. 5: USB-Schnittstelle Pinbelegung
Pin
Shell
1
2
3
4
5
6
7
8
9
12
Belegung
Shield
VBUS
D -
D +
GND
StdA_SSRX -
StdA_SSRX +
GND_DRAIN
StdA_SSTX -
StdA_SSTX +
Version: 1.2
Typische Zuordnung
Drain Wire
Red
White
Green
Black
Blue
Yellow
N/A
Purple
Orange
C6025
