Produktübersicht
3.2

Schnittstellenbeschreibung

In der Grundausstattung enthält der C6025 die folgenden Schnittstellen:
• Spannungsversorgung (X101)
• Ethernet RJ45 (X102-X104)
• DisplayPort (X105)
• USB (X106-X109)
3.2.1

Spannungsversorgung

Der Industrie-PC wird mit einer Nennspannung von 24 V versorgt. Der Anschluss an die
Spannungsversorgung sowie die externe Beschaltung des Industrie-PCs erfolgen über die 2x2-polige
Spannungsbuchse (X101). Die Hauptversorgungsspannung liegt zwischen PIN 3 (0 V) und PIN 4 (24 V) der
Buchse an.
X101
3 2
4 1

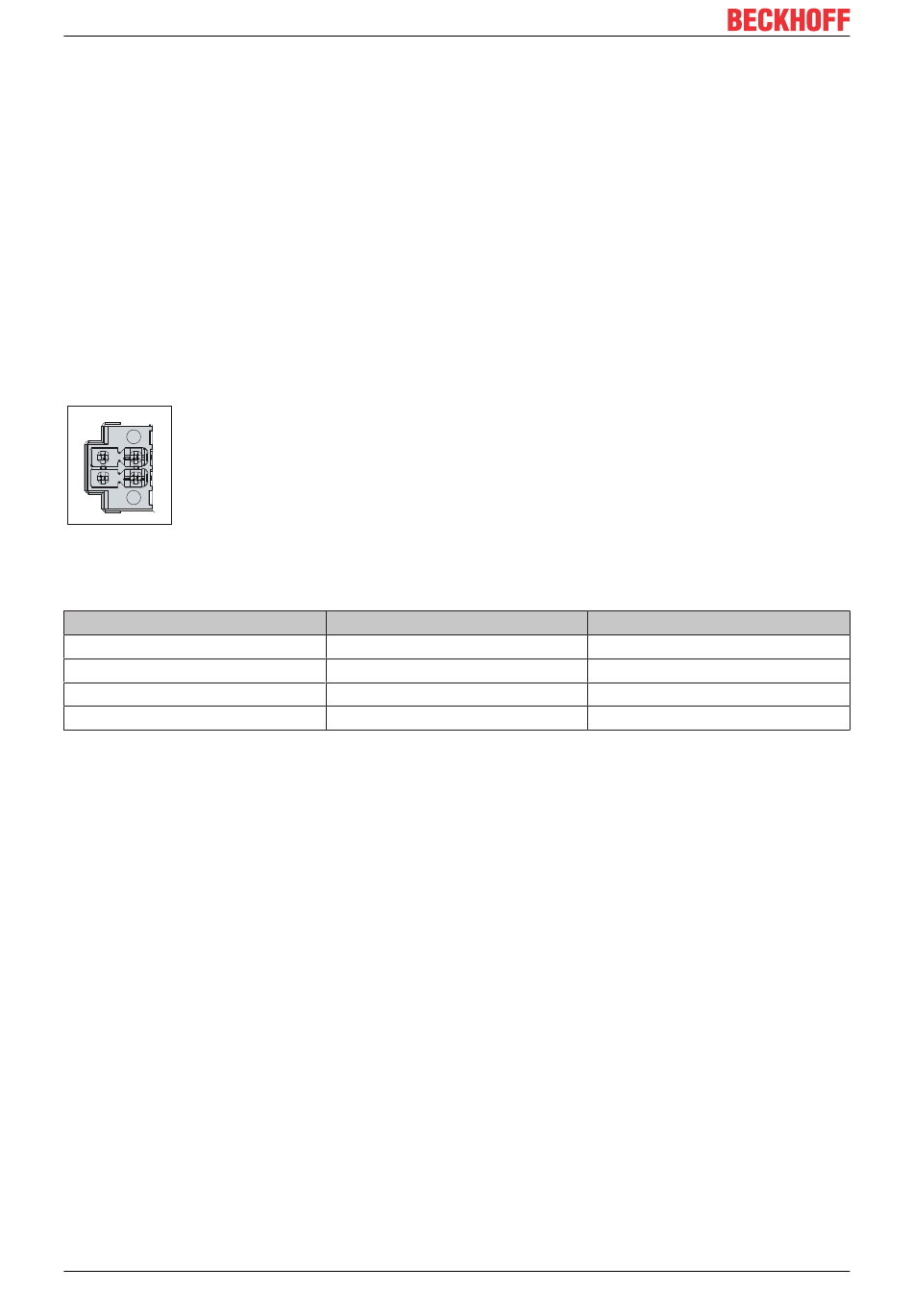

Abb. 2: C6025_Spannungsbuchse Pin-Nummerierung
Tab. 2: Spannungsbuchse Pinbelegung
Pin
1
2
3
4
Der Stecker für die Spannungsversorgung ist für 8 A spezifiziert und kann Leitungsquerschnitte bis 1,5 mm
aufnehmen. Der Stecker ist im Lieferumfang enthalten. Sollten Sie einen Ersatzstecker benötigen, erhalten
Sie diesen unter Angabe der Bestellbezeichnung C9900-P943 bei Ihrem Beckhoff Service (siehe Kapitel
10.1 Service und Support).
10
Signal
ON
P-S
GND
24 V
Version: 1.2
Beschreibung
PC_ON Eingang
Power-Status Ausgang
0 V
Spannungsversorgung
2
C6025
