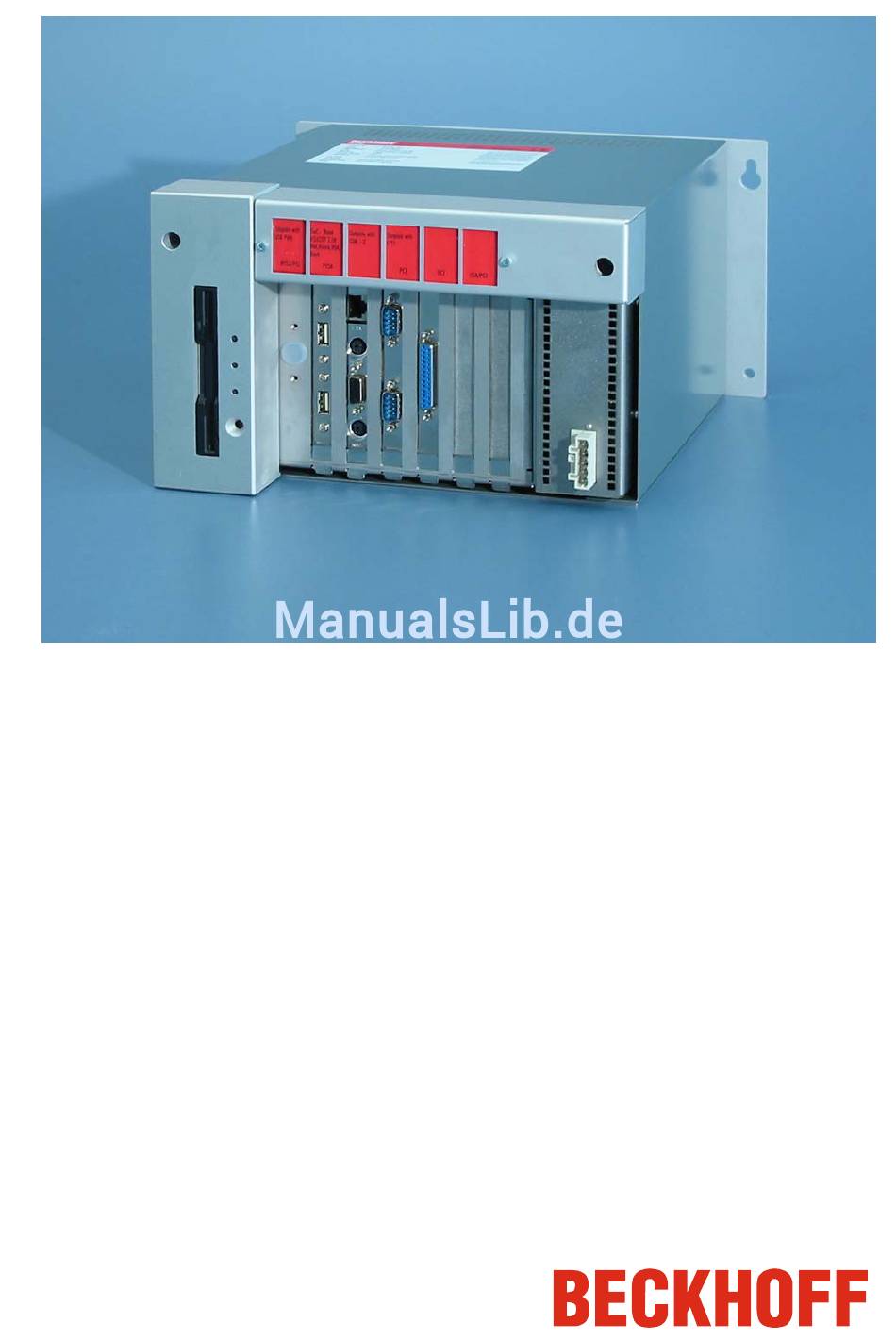

- Seite 1 Installations- und Betriebsanleitung für Schaltschrank-PC C6220 Version: 1.3 Datum: 05.11.2012...
-
Seite 3: Inhaltsverzeichnis
Wartung und Instandhaltung Reinigung des Industrie-PCs Batterie des Motherboards austauschen Wartung Außerbetriebnahme Entsorgung Hilfe bei Störungen Störungsbeseitigung Service und Support Beckhoff Service Beckhoff Support Firmenzentrale Einbaumaße Anhang Technische Daten Approvals FCC: Federal Communications Commission Radio Frequency Interference Statement FCC: Canadian Notice... -
Seite 4: Allgemeine Hinweise
Ansprüche auf Änderung bereits gelieferter Produkte gemacht werden. © Diese Dokumentation ist urheberrechtlich geschützt. Jede Wiedergabe oder Drittverwendung dieser Publikation, ganz oder auszugsweise, ist ohne schriftliche Erlaubnis der Beckhoff Automation GmbH verboten. Erklärung der Sicherheitssymbole In der vorliegenden Betriebsanleitung werden die folgenden Sicherheits- symbole verwendet. -
Seite 5: Grundlegende Sicherheitsmaßnahmen
Durch Montagearbeiten im Industrie-PC kann Schaden entstehen: • wenn Metallgegenstände wie Schrauben oder Werkzeug auf in Betrieb befindlichen Leiterplatten fallen. • wenn PC-interne Verbindungskabel während des Betriebs abgezogen oder eingesteckt werden. • wenn Steckkarten bei eingeschaltetem PC aus- oder eingebaut werden. C6220... -
Seite 6: Sorgfaltspflicht Des Betreibers
Bei Störungen am Industrie-PC kann anhand der Liste im Abschnitt Störungsbeseitigung ermittelt werden, welche Maßnahmen einzuleiten sind. Anforderungen an das Bedienungspersonal Betriebsanleitung lesen Jeder Benutzer des Industrie-PCs muss diese Betriebsanleitung gelesen haben. Software-Kenntnisse Jeder Benutzer muss alle für ihn erreichbaren Funktionen der auf dem PC installierten Software kennen. C6220... -
Seite 7: Produktbeschreibung

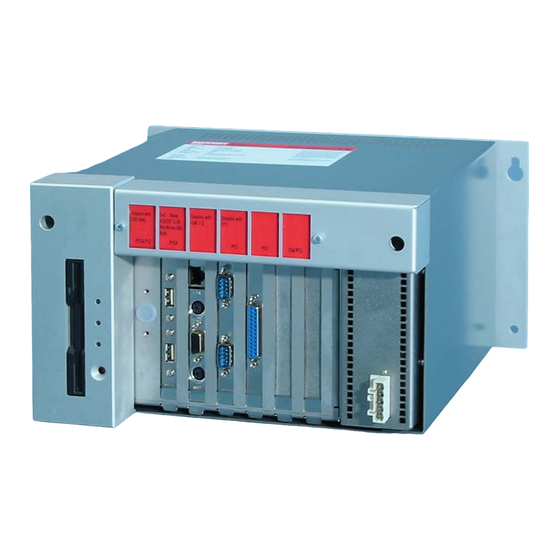

Produktbeschreibung Produktbeschreibung Bestimmungsgemäße Verwendung Der Industrie-PC C6220 ist für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. Aufbau Frontansicht des C6220 Öffnen des Gehäuses Um das PC-Gehäuse zu öffnen, drehen Sie zunächst die beiden Schnellverschlußschrauben (siehe Foto oben) mit einem Schraubendreher um 90 Grad in beliebiger Richtung. - Seite 8 Produktbeschreibung Ansicht des geöffneten PCs Unter der Gehäuseabdeckung (1) befindet sich ein 6 Slot Rechnerkern mit einem All-in-one Steckkarten Motherboard und Netzteil (2). Die An- schlüsse befinden sich an der Frontseite des Gehäuses (3). C6220...
-
Seite 9: Schnittstellen
Schnittstellen des Industrie-PCs C6220 Serielle Schnittstellen RS 232 Der Industrie-PC C6220 verfügt in der Grundausstattung über zwei serielle COM1 - COM2 Schnittstellen COM1 (1) und COM2 (2) vom Typ RS232, die auf eine 9- polige SUB-D Stiftleiste geführt sind. USB-Schnittstellen USB1 –... -
Seite 10: Installationsanleitung
4. Bitte bewahren Sie unbedingt die mitgelieferten Unterlagen auf, sie enthalten wichtige Informationen zum Umgang mit Ihrem Gerät. 5. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 6. Sollten Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Ihrer Bestellung feststellen, informieren Sie bitte den Beckhoff Service. C6220... -
Seite 11: Einbau Des Pcs In Den Schaltschrank
Installationsanleitung Einbau des PCs in den Schaltschrank Der Industrie-PC C6220 ist für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel Technische Daten). Vorbereitung des Der Schaltschrank muss mit den Bohrungen für die Schaltschrankes Befestigungsschrauben entsprechend der Geräteabmessungen des PCs... -
Seite 12: Stromversorgung Des Industrie-Pcs
+5 V 16 A -5 V 0,2 A +12 V -12 V 0,7 A Strombelastbarkeit Ausgangsspannungen Strombelastung des 24 V Netzteils maximal des 24 V Netzteils +5 V 25 A -5 V +12 V 10 A -12 V 1,5 A C6220... -
Seite 13: Montage Der Versorgungskabel
Stecker in die Anschlussbuchse des Industrie-PCs passt. Technische Daten Federsteckerleiste Polzahl Rastermaß 5 mm Minimaler Leiterquerschnitt mm² Minimaler Leiterquerschnitt (AWG) Bemessungsspannung (EN) 250 V Bemessungsspannung (CSA) 300 V Stromstärke (EN) 16 A Stromstärke (CSA) 15 A Abisolierlänge 8 bis 9 mm C6220... -
Seite 14: Pinbelegung Und Kabelanforderungen
4. Bringen Sie die Zugentlastung des Zuführungskabels an, indem Sie dieses mit der Kabelschelle (Teil C) und den Befestigungsschrauben (Teil D) arretieren. Anbringen der Zugentlastung Befestigen Sie das Oberteil (Teil B) des Zugentlastungsgehäuses, in dem Sie es auf das Unterteil aufrasten. C6220... -
Seite 15: Geräte Anschließen
2. Stecken Sie das von Ihnen montierte Stromversorgungskabel (siehe Kapitel Montage der Versorgungskabel) in die Stromversorgungs-Anschlussbuchse des Industrie-PCs und schließen Sie ihn an Ihre externe 24 V Stromversorgung an. Bei einer Ausstattung mit 24 V USV muss beachtet werden, dass der richtige Akku-Typ angeschlossen wird. Achtung C6220... -
Seite 16: Betriebsanleitung
Treiber installiert. Falls Sie den PC ohne Betriebssystem bestellt haben, müssen Sie dieses und die Treibersoftware für von Ihnen angeschlossene Zusatzhardware nachträglich selber installieren. Befolgen Sie dabei die Anweisungen in den Dokumentationen des Betriebssystems und der entsprechenden Geräte. C6220... -
Seite 17: Wartung Und Instandhaltung
Außerbetriebnahme Entsorgung Industrie-PC auseinander Zur Entsorgung muss das Gerät auseinandergebaut und vollständig zerlegt bauen und zerlegen werden. Gehäuseteile können dem Metallrecycling zugeführt werden. Nationale Elektronik- Elektronik-Bestandteile wie Laufwerke und Leiterplatten sind entsprechend Schrott-Verordnung der nationalen Elektronik-Schrott-Verordnung zu entsorgen. beachten C6220... -
Seite 18: Hilfe Bei Störungen
Funktion nach Starten des fehlende Stromversorgung des Kabel für die Industrie-PCs Industrie-PCs Stromversorgung prüfen andere Ursachen Beckhoff Service anrufen Der Industrie-PC bootet nicht Diskette im Laufwerk Diskette entnehmen und vollständig beliebige Taste drücken Festplatte beschädigt (z.B. durch 1. booten mit Bootdiskette Abschalten bei laufender Software) 2. -
Seite 19: Service Und Support
Bitte geben Sie im Servicefall die Projektnummer Ihres Industrie-PCs an, welche Sie dem Typenschild entnehmen können. Beckhoff Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt: • weltweiter Support •... -
Seite 20: Einbaumaße
Einbaumaße Einbaumaße Auf der folgen Seite finden Sie Abbildungen des Industrie-PCs mit den Geräteabmessungen in mm. Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung erfolgen. Achtung Industrie-PC C6220 Seitenansicht Frontansicht Ansicht von oben C6220... -
Seite 21: Anhang
FCC: Canadian Notice FCC Approval for Canada This equipment does not exceed the Class A limits for radiated emissions as described in the Radio Interference Regulations of the Canadian Department of Communications. C6220...
