R.E.P.O.

Dieser isolierte Eingang wird verwendet, um die USV im Notfall über eine Fernsteuerung auszuschalten.
Werksseitig wird die USV mit gebrückten "Remote Emergency Power Off" (R.E.P.O.) Klemmen geliefert (siehe "USV DETAILS"). Um
das Ausschalten im Notfall steuern zu können, muss die Brücke an den Öffnerkontakt der verwendeten Ausschalteinrichtung
angeschlossen werden. Zum Anschluss ein doppelt isoliertes Kabel verwenden.
Im Notfall wird die USV durch Betätigung der Ausschaltvorrichtung auf Standby gestellt (alle Leistungsstufen ausgeschaltet) und die
Last komplett getrennt.
Die R.E.P.O. Schaltung verfügt über eine eigenständige SELV Stromversorgung. Eine externe Stromversorgung wird daher nicht
benötigt. Im geschlossenen Stromkreis (Normalzustand) fließt ein maximaler Strom von 15mA.
HInweis: Wenn mehr als eine USV an das selbe R.E.P.O System angeschlossen werden, benötigt jede USV ihren eignen
Schaltkontakt im Not-Aus-Taster, damit die SELV Versorgungen nicht aufeinander einwirken.
P
ROGRAMMIERBARE

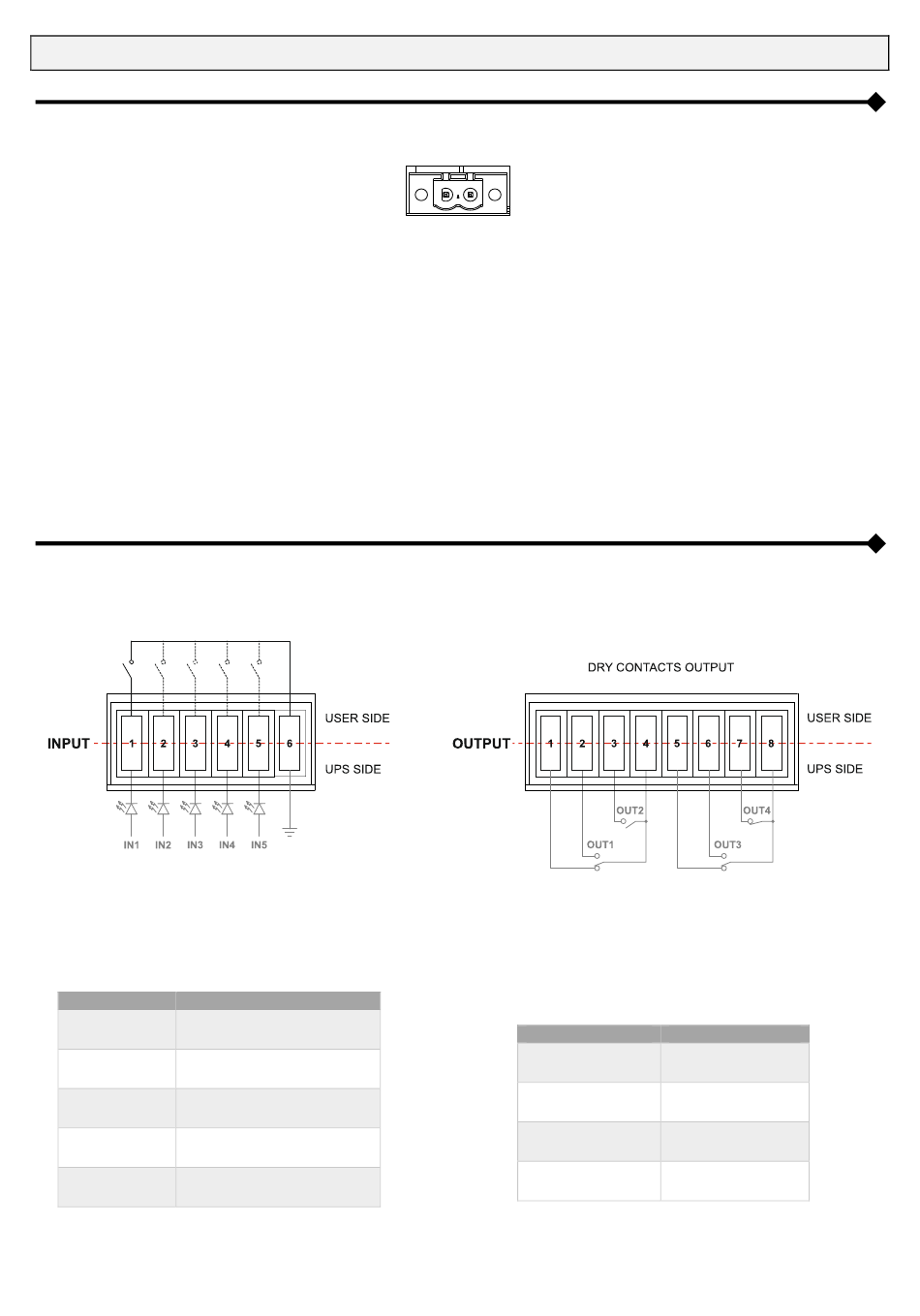

Diese Kontakte (siehe "USV DETAILS") können über die Kundendienstsoftware freigegeben und umprogrammiert werden.
Die Hilfskontakte eines externen Bypass- oder
Batterieschalters müssen hier angeschlossen und
danach in der Servicesoftware aktiviert werden.
Werkseinstellungen
Eingang
IN 1
Externer Ausgangsschalter
IN 2
Externer Batterieschalter
IN 3
IN 4
IN 5 #
# Dieser Kontakt ist aktiv.
KOMMUNIKATIONSANSCHLÜSSE
E - A
IN UND USGANGSKONTAKTE
FUNKTION
Externer Bypass
geschlossen
offen
offen
Bypass EIN Befehl
System EIN Befehl
R.E.P.O.
Die Kontaktbelastbarkeit der Ausgänge beträgt 1A bei 24V
Werkseinstellungen
Ausgang
OUT 1
OUT 2
OUT 3
OUT 4
- 39 -
30V
AC
FUNKTION
Bypassbetrieb
Batteriebetrieb
Batterie leer
Fehler oder USV
gesperrt
oder
DC
