multimatic MD-X33 Installationsanleitung Seite 18

Separate Zuleitungen mit 2 unterschiedlichen Netzeinspeisungen (DI):
Wenn separate Zuleitungen vorhanden sind und der Bypass von einer anderen Niederspannungsquelle versorgt wird als der
Gleichrichter, müssen sowohl in der Bypass-Versorgung als auch in der Gleichrichterversorgung Schutzeinrichtungen vorhanden sein.
Der Neutralleiter der Gleichrichterzuleitung und des Bypasses werden im Gerät zusammengeführt und beziehen sich daher auf
dasselbe Potenzial. Wenn die zwei Netzversorgungen aus Quellen mit unterschiedlichem Potential gespeist werden, ist die
Verwendung eines Trenntransformers an einem der Eingänge erforderlich.
Hinweis: In allen drei unten beschriebenen Fällen ist das Neutralleiterpotential unterschiedlich. Wenn Sie in der USV verbunden
werden, ist sicherzustellen, dass die Erdungsleitung entweder mit dem Neutralleiter der Bypass-Leitung oder dem Neutralleiter der
Gleichrichterleitung verbunden wird, nicht mit beiden!

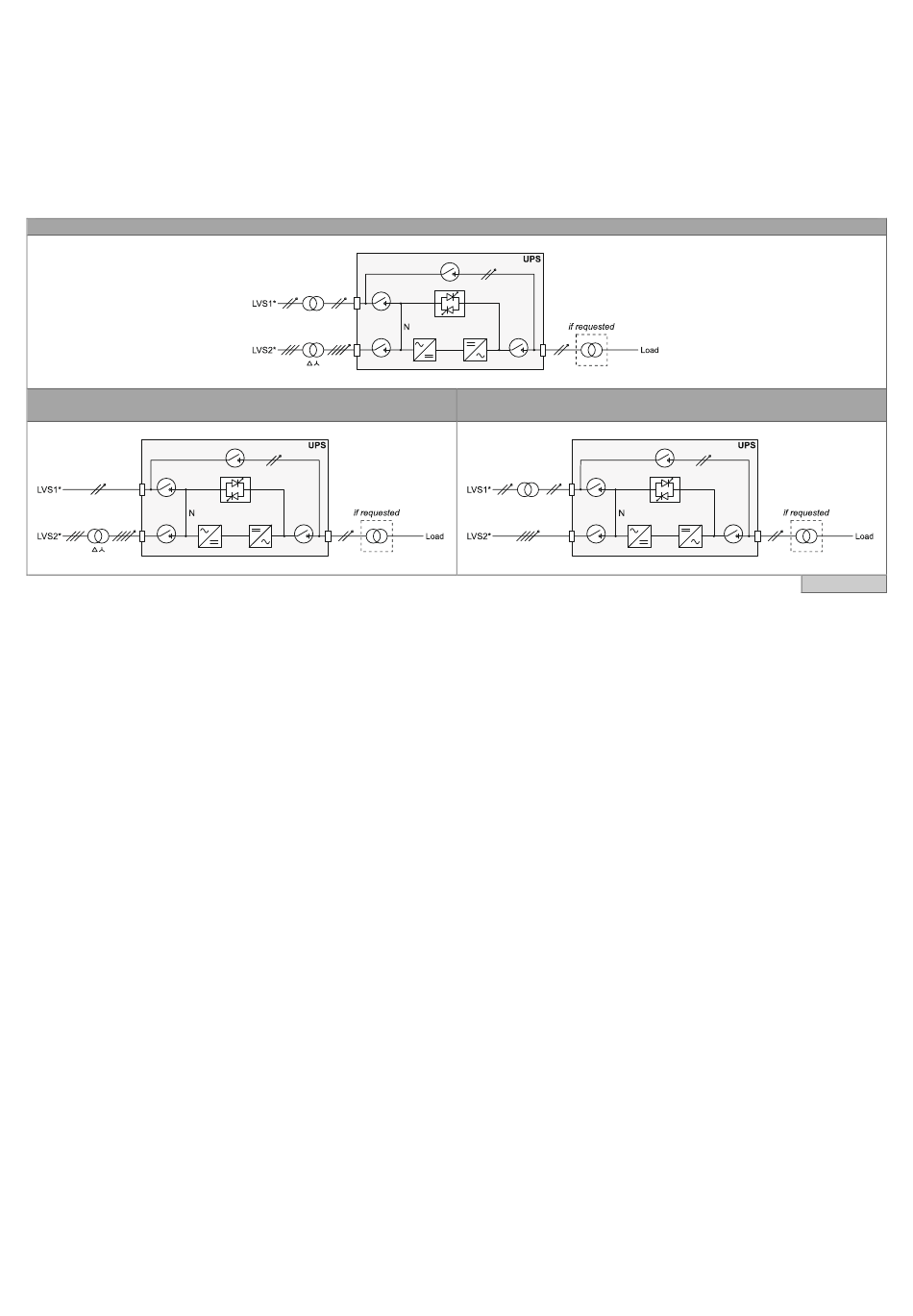

USV mit 2 unterschiedlichen Netzeinspeisungen und galvanischer Trennung
USV mit 2 unterschiedlichen Netzeinspeisungen und galvanischer Trennung USV mit 2 unterschiedlichen Netzeinspeisungen und galvanischer Trennung
am Gleichrichtereingang am Bypass-Eingang
* LVS: low voltage source = Niederspannungssystem 1 und 2
Tabelle 19
