A
NSCHLUSSDETAILS
Zuerst muss der Schutzleiter (Erdungsleitung) an die mit „PE" gekennzeichnete Schraube angeschlossen
werden. Die USV muss mit dem Anschluss an die Erdungsanlage betrieben werden.

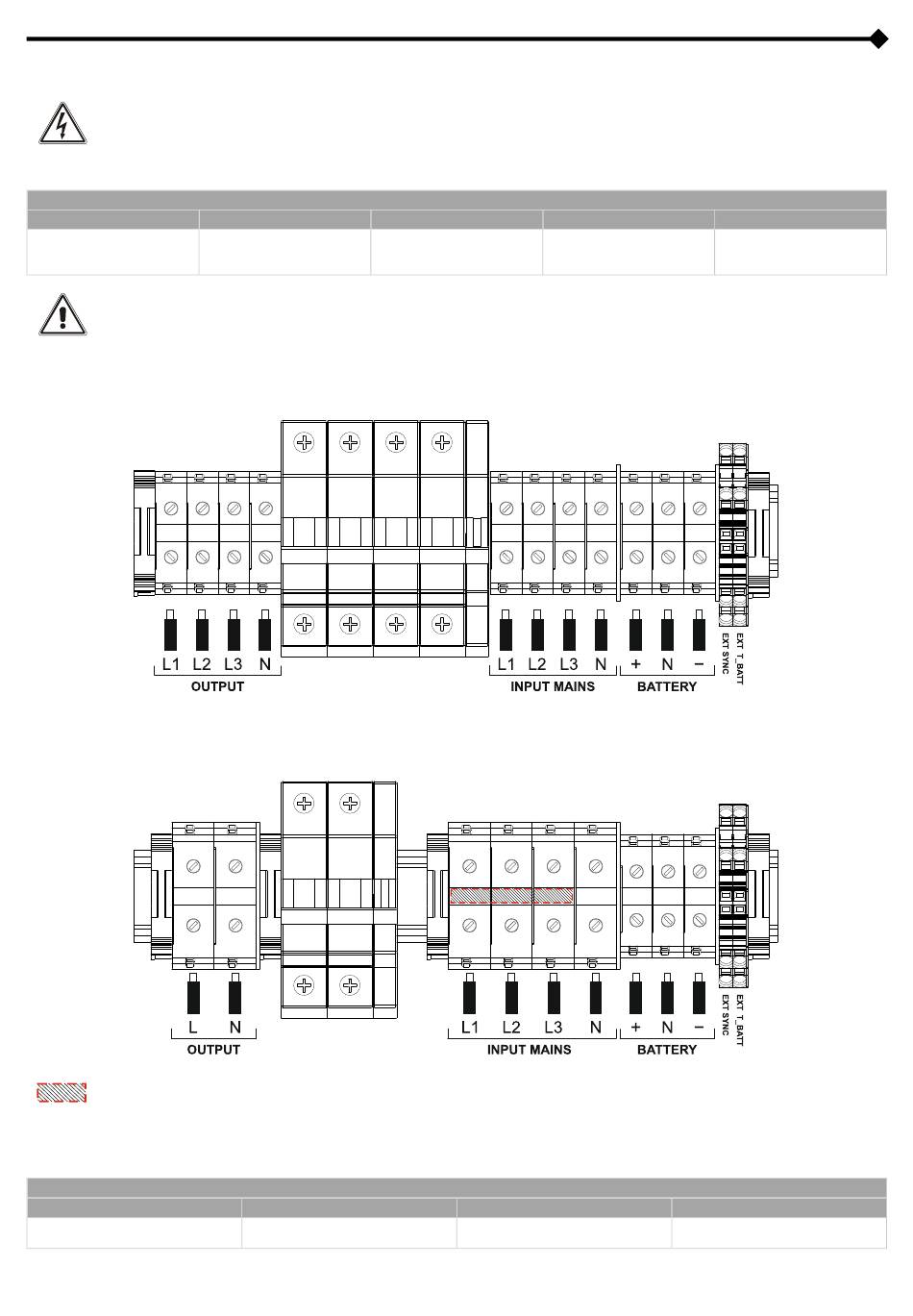

Die Kabel wie unten dargestellt an den Klemmen anschließen:
ROT
+ externe Batterie
Der Eingangs-Neutralleiter muss stets eine Netzverbindung haben.
MDX33 - MDS
MDX31 - MDS
Brücken für 3 phasigen Eingang herauslassen (siehe Anhang) und für einphasigen Betrieb einlegen. Die Brücke liegt
in der Zubehörschachtel.
Hinweis : Die MDX31 15 – 20kVA haben untenstehende von den MDX33 abweichende Farben:
ROT
+ externe Batterie
Hinweis: Die Batterieklemmen werden nur benutzt, wenn eine externe Batterieanlage angeschlossen wird.
- MDS Baureihe -
Klemmenblock Farben
SCHWARZ
- Externe Batterie
Eingang und Bypass
Klemmenblock Farben
SCHWARZ
- Externe Batterie
GRAU BEIGE
Ausgang
BEIGE
Ein- und Ausgang
- 24 -
BLAU
Neutralleiter Eingang,
Ausgang und externe
Batterie
BLAU
Neutralleiter Eingang, Ausgang
und externe Batterie
