ACHTUNG: Es ist ein vierpoliges Dreiphasensystem erforderlich.
Die Standardausführung der USV muss an ein Drehstromsystem + Neutralleiter + PE (Erdung) der Netzform TT, TN
oder IT angeschlossen werden. Auf die Phasenlage (rechtes Drehfeld!) achten.
Es gibt (optionale) externe Transformatoren, um dreipolige Drehstromsysteme in vierpolige Systeme umzurüsten.
D Z

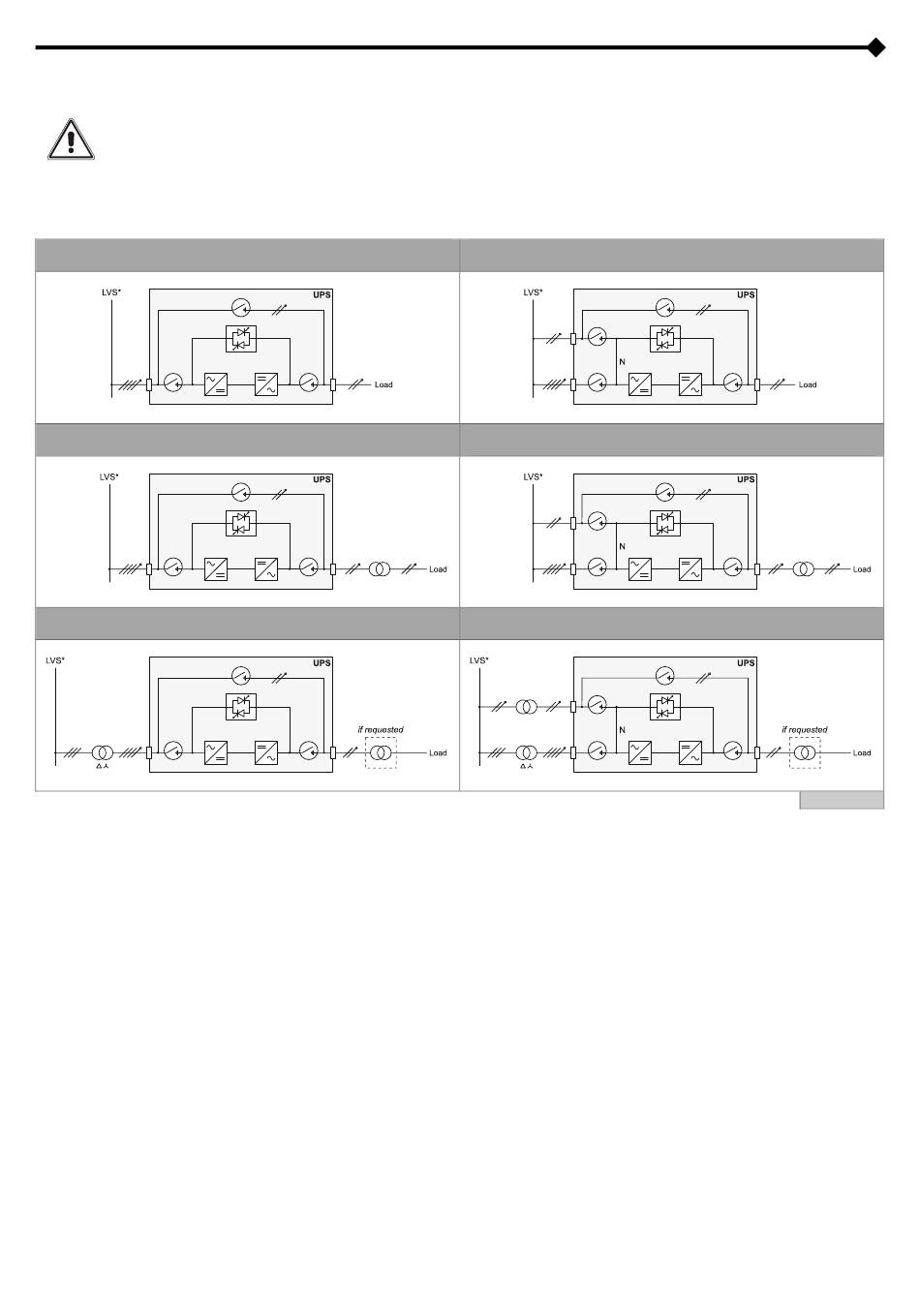

IE FOLGENDEN EICHNUNGEN BIETEN EINEN
USV ohne Änderung des Neutralleiterpotentials
USV mit galvanischer Trennung am Ausgang
USV mit galvanischer Trennung am Eingang
* LVS: low voltage source = Niederspannungsystem
(MDX 31)
NSCHLUSS
Ü
BERBLICK ÜBER DIE MÖGLICHE
I
NSTALLATIONSART
USV mit separaten Netzeingängen mit gemeinsamer Zuleitung und ohne
Änderung des Neutralleiterpotentials
USV mit separaten Netzeingängen mit gemeinsamer Zuleitung und
galvanischer Trennung am Ausgang
USV mit separaten Netzeingängen mit gemeinsamer Zuleitung komplett
galvanisch getrennt
