Si può affilare a scelta nel senso di rotazione o contro
il senso di rotazione.

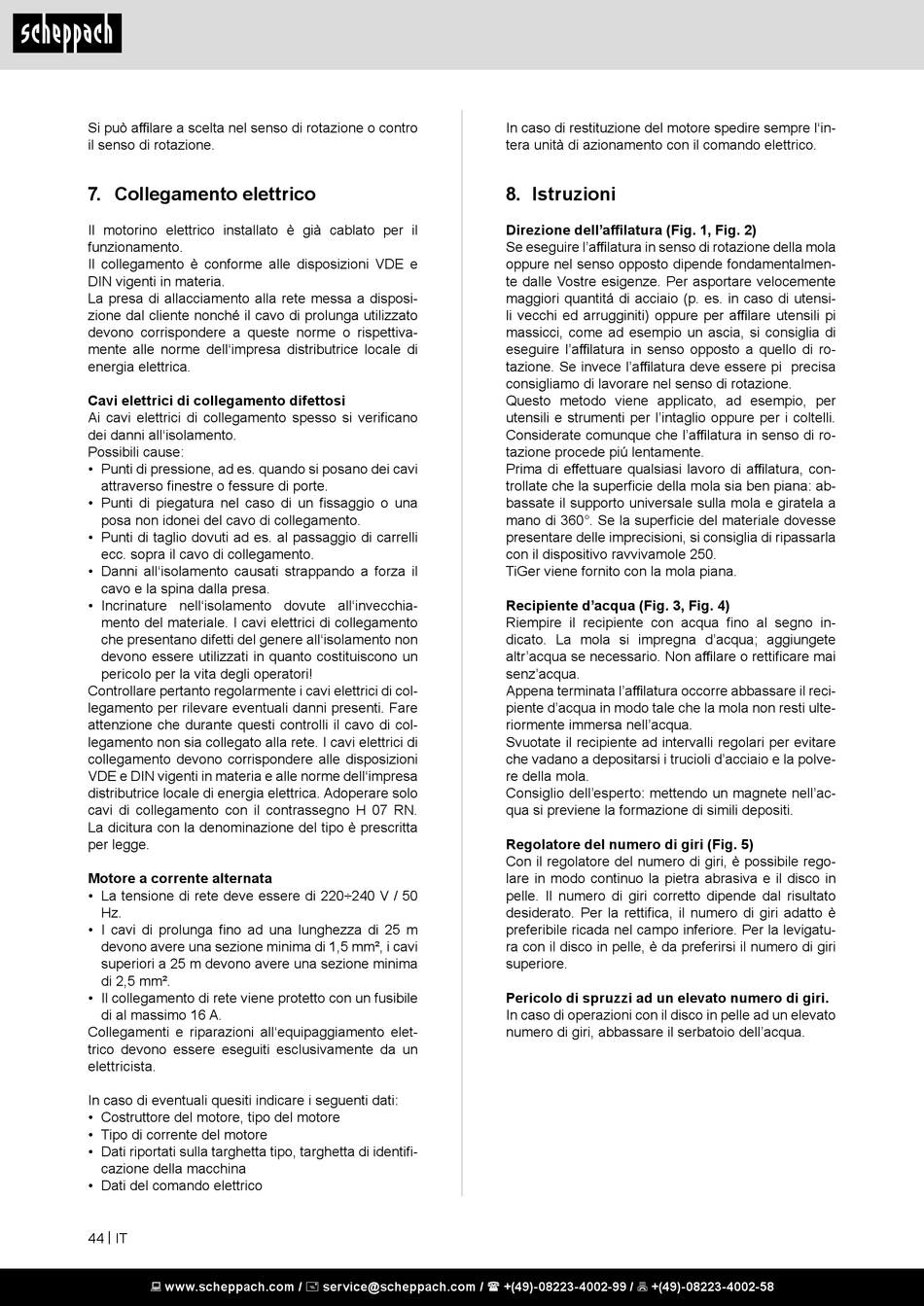

7. Collegamento elettrico

Il motorino elettrico installato è già cablato per il
funzio na mento.
Il collegamento è conforme alle disposizioni VDE e
DIN vi gen ti in materia.
La presa di allacciamento alla rete messa a disposi-
zione dal cliente nonché il cavo di prolunga utilizzato
devono cor ris pondere a queste norme o rispettiva-
mente alle norme dell'impresa distributrice locale di
energia elettrica.
Cavi elettrici di collegamento difettosi
Ai cavi elettrici di collegamento spesso si verificano
dei danni all'isolamento.
Possibili cause:
• Punti di pressione, ad es. quando si posano dei cavi
attra verso finestre o fessure di porte.
• Punti di piegatura nel caso di un fissaggio o una
posa non idonei del cavo di collegamento.
• Punti di taglio dovuti ad es. al passaggio di carrelli
ecc. sopra il cavo di collegamento.
• Danni all'isolamento causati strappando a forza il
cavo e la spina dalla presa.
• Incrinature nell'isolamento dovute all'invecchia-
mento del materiale. I cavi elettrici di collegamento
che pre sen tano difetti del genere all'isolamento non
devono essere utilizzati in quanto costituiscono un
pericolo per la vita degli operatori!
Controllare pertanto regolarmente i cavi elettrici di col­
le gamento per rilevare eventuali danni presenti. Fare
attenzione che durante questi controlli il cavo di col­
le gamento non sia collegato alla rete. I cavi elettrici di
collegamento devono corrispondere alle disposizioni
VDE e DIN vigenti in materia e alle norme dell'impresa
dis tri bu trice locale di energia elettrica. Adoperare solo
cavi di col legamento con il contrassegno H 07 RN.
La dicitura con la denominazione del tipo è prescritta
per legge.
Motore a corrente alternata
• La tensione di rete deve essere di 220÷240 V / 50
Hz.
• I cavi di prolunga fino ad una lunghezza di 25 m
devono avere una sezione minima di 1,5 mm², i cavi
superiori a 25 m devono avere una sezione minima
di 2,5 mm².
• Il collegamento di rete viene protetto con un fusibile
di al massimo 16 A.
Collegamenti e riparazioni all'equipaggiamento elet-
trico devono essere eseguiti esclusivamente da un
elettricista.
In caso di eventuali quesiti indicare i seguenti dati:
• Costruttore del motore, tipo del motore
• Tipo di corrente del motore
• Dati riportati sulla targhetta tipo, targhetta di identifi­
ca zi one della macchina
• Dati del comando elettrico
44 | IT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
In caso di restituzione del motore spedire sempre l'in-
tera unità di azionamento con il comando elettrico.

8. Istruzioni

Direzione dell'affilatura (Fig. 1, Fig. 2)
Se eseguire l'affilatura in senso di rotazione della mola
oppure nel senso opposto dipende fondamentalmen-
te dal le Vostre esigenze. Per asportare velocemente
maggiori quantitá di acciaio (p. es. in caso di utensi-
li vecchi ed ar ru gginiti) oppure per affilare utensili pi
massicci, come ad esempio un ascia, si consiglia di
eseguire l'affilatura in senso opposto a quello di ro-
tazione. Se invece l'affilatura deve essere pi precisa
consigliamo di lavorare nel senso di rotazione.
Questo metodo viene applicato, ad esempio, per
utensili e strumenti per l'intaglio oppure per i coltelli.
Considerate comunque che l'affilatura in senso di ro-
tazione procede piú lentamente.
Prima di effettuare qualsiasi lavoro di affilatura, con-
trollate che la superficie della mola sia ben piana: ab-
bassate il supporto universale sulla mola e giratela a
mano di 360°. Se la superficie del materiale dovesse
presentare delle imprecisioni, si consiglia di ripassarla
con il dispositivo ravvivamole 250.
TiGer viene fornito con la mola piana.
Recipiente d'acqua (Fig. 3, Fig. 4)
Riempire il recipiente con acqua fino al segno in-
dicato. La mola si impregna d'acqua; aggiungete
altr'acqua se ne cessario. Non affilare o rettificare mai
senz'acqua.
Appena terminata l'affilatura occorre abbassare il reci­
pi ente d'acqua in modo tale che la mola non resti ulte-
ri or men te immersa nell'acqua.
Svuotate il recipiente ad intervalli regolari per evitare
che vadano a depositarsi i trucioli d'acciaio e la polve-
re della mola.
Consiglio dell'esperto: mettendo un magnete nell'ac-
qua si previene la formazione di simili depositi.
Regolatore del numero di giri (Fig. 5)
Con il regolatore del numero di giri, è possibile rego-
lare in modo continuo la pietra abrasiva e il disco in
pelle. Il numero di giri corretto dipende dal risultato
desiderato. Per la rettifica, il numero di giri adatto è
preferibile ricada nel campo inferiore. Per la levigatu-
ra con il disco in pelle, è da preferirsi il numero di giri
superiore.
Pericolo di spruzzi ad un elevato numero di giri.
In caso di operazioni con il disco in pelle ad un elevato
numero di giri, abbassare il serbatoio dell'acqua.
