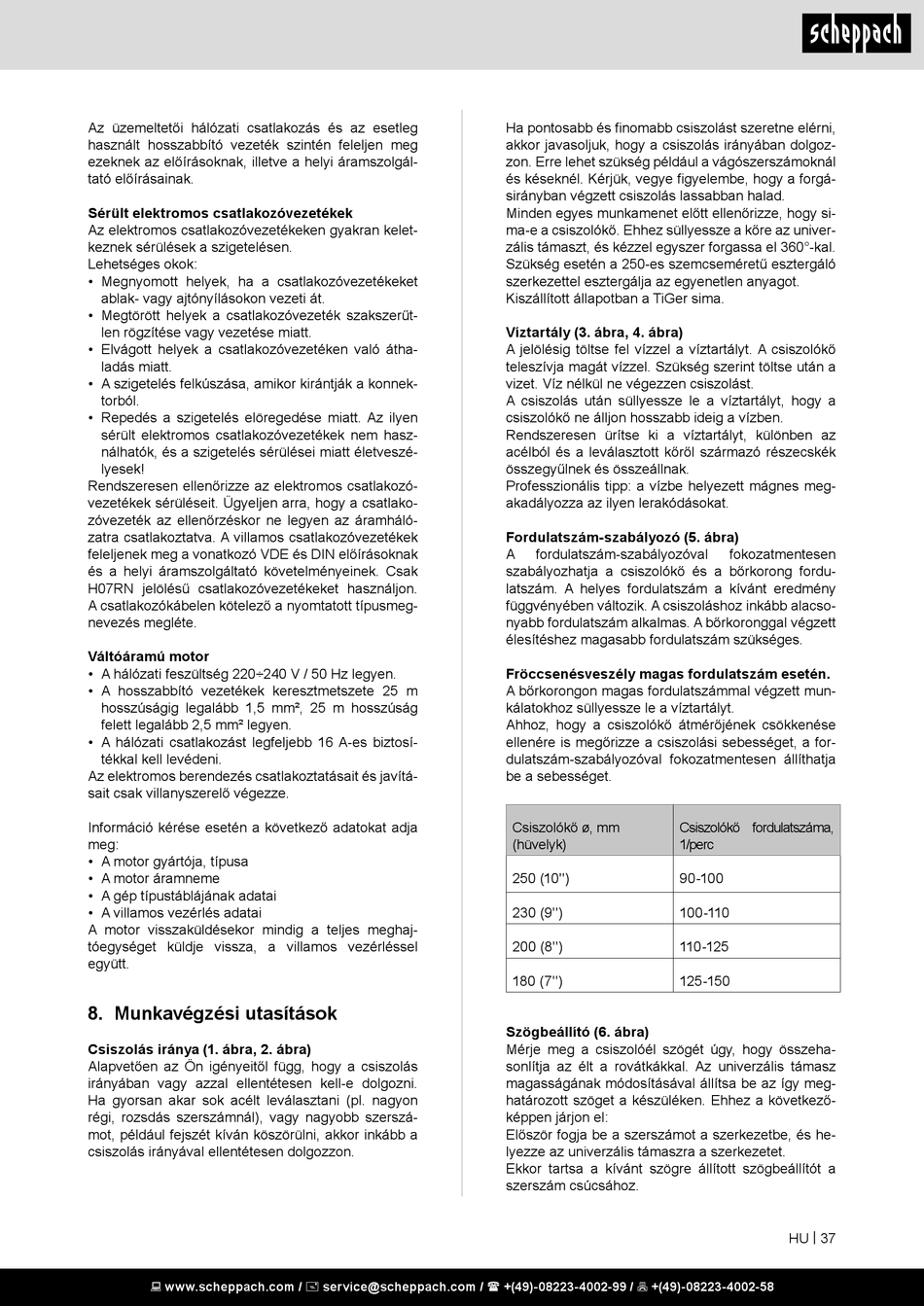

Az üzemeltetői hálózati csatlakozás és az esetleg
használt hosszabbító vezeték szintén feleljen meg
ezeknek az előírásoknak, illetve a helyi áramszolgál-
tató előírásainak.
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékeken gyakran kelet-
keznek sérülések a szigetelésen.
Lehetséges okok:
• Megnyomott helyek, ha a csatlakozóvezetékeket
ablak­ vagy ajtónyílásokon vezeti át.
• Megtörött helyek a csatlakozóvezeték szakszerűt-
len rögzítése vagy vezetése miatt.
• Elvágott helyek a csatlakozóvezetéken való átha-
ladás miatt.
• A szigetelés felkúszása, amikor kirántják a konnek-
torból.
• Repedés a szigetelés elöregedése miatt. Az ilyen
sérült elektromos csatlakozóvezetékek nem hasz-
nálhatók, és a szigetelés sérülései miatt életveszé-
lyesek!
Rendszeresen ellenőrizze az elektromos csatlakozó-
vezetékek sérüléseit. Ügyeljen arra, hogy a csatlako-
zóvezeték az ellenőrzéskor ne legyen az áramháló-
zatra csatlakoztatva. A villamos csatlakozóvezetékek
feleljenek meg a vonatkozó VDE és DIN előírásoknak
és a helyi áramszolgáltató követelményeinek. Csak
H07RN jelölésű csatlakozóvezetékeket használjon.
A csatlakozókábelen kötelező a nyomtatott típusmeg-
nevezés megléte.
Váltóáramú motor
• A hálózati feszültség 220÷240 V / 50 Hz legyen.
• A hosszabbító vezetékek keresztmetszete 25 m
hosszúságig legalább 1,5 mm², 25 m hosszúság
felett legalább 2,5 mm² legyen.
• A hálózati csatlakozást legfeljebb 16 A­es biztosí-
tékkal kell levédeni.
Az elektromos berendezés csatlakoztatásait és javítá-
sait csak villanyszerelő végezze.
Információ kérése esetén a következő adatokat adja
meg:
• A motor gyártója, típusa
• A motor áramneme
• A gép típustáblájának adatai
• A villamos vezérlés adatai
A motor visszaküldésekor mindig a teljes meghaj-
tóegységet küldje vissza, a villamos vezérléssel
együtt.
8. Munkavégzési utasítások
Csiszolás iránya (1. ábra, 2. ábra)
Alapvetően az Ön igényeitől függ, hogy a csiszolás
irányában vagy azzal ellentétesen kell­e dolgozni.
Ha gyorsan akar sok acélt leválasztani (pl. nagyon
régi, rozsdás szerszámnál), vagy nagyobb szerszá-
mot, például fejszét kíván köszörülni, akkor inkább a
csiszolás irányával ellentétesen dolgozzon.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Ha pontosabb és finomabb csiszolást szeretne elérni,
akkor javasoljuk, hogy a csiszolás irányában dolgoz-
zon. Erre lehet szükség például a vágószerszámoknál
és késeknél. Kérjük, vegye figyelembe, hogy a forgá-
sirányban végzett csiszolás lassabban halad.
Minden egyes munkamenet előtt ellenőrizze, hogy si-
ma­e a csiszolókő. Ehhez süllyessze a kőre az univer-
zális támaszt, és kézzel egyszer forgassa el 360°­kal.
Szükség esetén a 250­es szemcseméretű esztergáló
szerkezettel esztergálja az egyenetlen anyagot.
Kiszállított állapotban a TiGer sima.
Víztartály (3. ábra, 4. ábra)
A jelölésig töltse fel vízzel a víztartályt. A csiszolókő
teleszívja magát vízzel. Szükség szerint töltse után a
vizet. Víz nélkül ne végezzen csiszolást.
A csiszolás után süllyessze le a víztartályt, hogy a
csiszolókő ne álljon hosszabb ideig a vízben.
Rendszeresen ürítse ki a víztartályt, különben az
acélból és a leválasztott kőről származó részecskék
összegyűlnek és összeállnak.
Professzionális tipp: a vízbe helyezett mágnes meg-
akadályozza az ilyen lerakódásokat.
Fordulatszám-szabályozó (5. ábra)
A fordulatszám­szabályozóval
szabályozhatja a csiszolókő és a bőrkorong fordu-
latszám. A helyes fordulatszám a kívánt eredmény
függvényében változik. A csiszoláshoz inkább alacso-
nyabb fordulatszám alkalmas. A bőrkoronggal végzett
élesítéshez magasabb fordulatszám szükséges.
Fröccsenésveszély magas fordulatszám esetén.
A bőrkorongon magas fordulatszámmal végzett mun-
kálatokhoz süllyessze le a víztartályt.
Ahhoz, hogy a csiszolókő átmérőjének csökkenése
ellenére is megőrizze a csiszolási sebességet, a for-
dulatszám­szabályozóval fokozatmentesen állíthatja
be a sebességet.
Csiszolókő ø, mm Csiszolókő fordulatszáma,
(hüvelyk) 1/perc
250 (10'') 90-100
230 (9'') 100-110
200 (8'') 110-125
180 (7'') 125-150
Szögbeállító (6. ábra)
Mérje meg a csiszolóél szögét úgy, hogy összeha-
sonlítja az élt a rovátkákkal. Az univerzális támasz
magasságának módosításával állítsa be az így meg-
határozott szöget a készüléken. Ehhez a következő-
képpen járjon el:
Először fogja be a szerszámot a szerkezetbe, és he-
lyezze az univerzális támaszra a szerkezetet.
Ekkor tartsa a kívánt szögre állított szögbeállítót a
szerszám csúcsához.
fokozatmentesen
