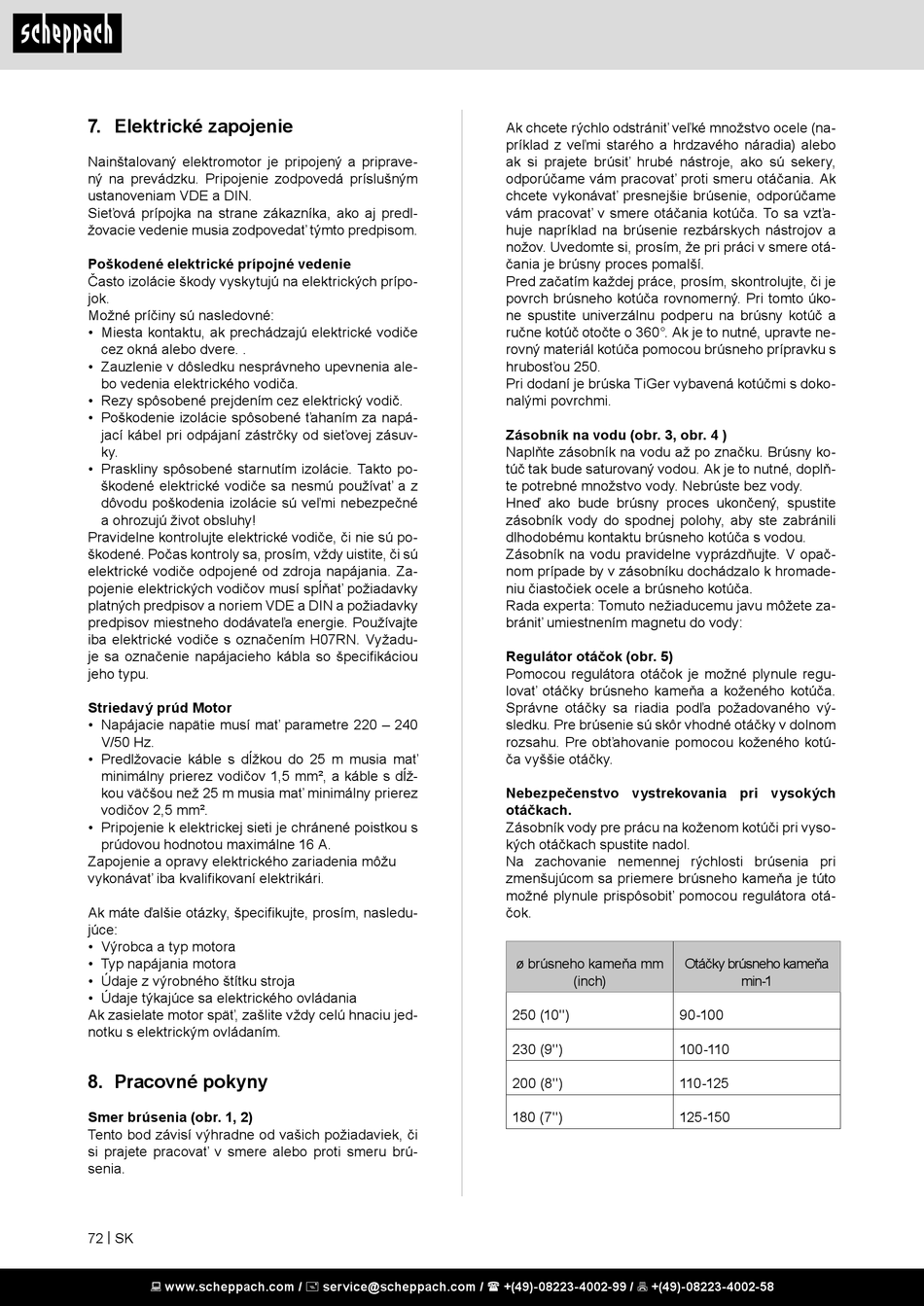

7. Elektrické zapojenie
Nainštalovaný elektromotor je pripojený a priprave-
ný na prevádzku. Pripojenie zodpovedá príslušným
ustanoveniam VDE a DIN.
Sieťová prípojka na strane zákazníka, ako aj predl-
žovacie vedenie musia zodpovedať týmto predpisom.
Poškodené elektrické prípojné vedenie
Často izolácie škody vyskytujú na elektrických prípo-
jok.
Možné príčiny sú nasledovné:
• Miesta kontaktu, ak prechádzajú elektrické vodiče
cez okná alebo dvere. .
• Zauzlenie v dôsledku nesprávneho upevnenia ale-
bo vedenia elektrického vodiča.
• Rezy spôsobené prejdením cez elektrický vodič.
• Poškodenie izolácie spôsobené ťahaním za napá-
jací kábel pri odpájaní zástrčky od sieťovej zásuv-
ky.
• Praskliny spôsobené starnutím izolácie. Takto po-
škodené elektrické vodiče sa nesmú používať a z
dôvodu poškodenia izolácie sú veľmi nebezpečné
a ohrozujú život obsluhy!
Pravidelne kontrolujte elektrické vodiče, či nie sú po-
škodené. Počas kontroly sa, prosím, vždy uistite, či sú
elektrické vodiče odpojené od zdroja napájania. Za-
pojenie elektrických vodičov musí spĺňať požiadavky
platných predpisov a noriem VDE a DIN a požiadavky
predpisov miestneho dodávateľa energie. Používajte
iba elektrické vodiče s označením H07RN. Vyžadu-
je sa označenie napájacieho kábla so špecifikáciou
jeho typu.
Striedavý prúd Motor
• Napájacie napätie musí mať parametre 220 – 240
V/50 Hz.
• Predlžovacie káble s dĺžkou do 25 m musia mať
minimálny prierez vodičov 1,5 mm², a káble s dĺž-
kou väčšou než 25 m musia mať minimálny prierez
vodičov 2,5 mm².
• Pripojenie k elektrickej sieti je chránené poistkou s
prúdovou hodnotou maximálne 16 A.
Zapojenie a opravy elektrického zariadenia môžu
vykonávať iba kvalifikovaní elektrikári.
Ak máte ďalšie otázky, špecifikujte, prosím, nasledu-
júce:
• Výrobca a typ motora
• Typ napájania motora
• Údaje z výrobného štítku stroja
• Údaje týkajúce sa elektrického ovládania
Ak zasielate motor späť, zašlite vždy celú hnaciu jed-
notku s elektrickým ovládaním.
8. Pracovné pokyny
Smer brúsenia (obr. 1, 2)
Tento bod závisí výhradne od vašich požiadaviek, či
si prajete pracovať v smere alebo proti smeru brú-
senia.
72 | SK
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Ak chcete rýchlo odstrániť veľké množstvo ocele (na-
príklad z veľmi starého a hrdzavého náradia) alebo
ak si prajete brúsiť hrubé nástroje, ako sú sekery,
odporúčame vám pracovať proti smeru otáčania. Ak
chcete vykonávať presnejšie brúsenie, odporúčame
vám pracovať v smere otáčania kotúča. To sa vzťa-
huje napríklad na brúsenie rezbárskych nástrojov a
nožov. Uvedomte si, prosím, že pri práci v smere otá-
čania je brúsny proces pomalší.
Pred začatím každej práce, prosím, skontrolujte, či je
povrch brúsneho kotúča rovnomerný. Pri tomto úko-
ne spustite univerzálnu podperu na brúsny kotúč a
ručne kotúč otočte o 360°. Ak je to nutné, upravte ne-
rovný materiál kotúča pomocou brúsneho prípravku s
hrubosťou 250.
Pri dodaní je brúska TiGer vybavená kotúčmi s doko-
nalými povrchmi.
Zásobník na vodu (obr. 3, obr. 4 )
Naplňte zásobník na vodu až po značku. Brúsny ko-
túč tak bude saturovaný vodou. Ak je to nutné, doplň-
te potrebné množstvo vody. Nebrúste bez vody.
Hneď ako bude brúsny proces ukončený, spustite
zásobník vody do spodnej polohy, aby ste zabránili
dlhodobému kontaktu brúsneho kotúča s vodou.
Zásobník na vodu pravidelne vyprázdňujte. V opač-
nom prípade by v zásobníku dochádzalo k hromade-
niu čiastočiek ocele a brúsneho kotúča.
Rada experta: Tomuto nežiaducemu javu môžete za-
brániť umiestnením magnetu do vody:
Regulátor otáčok (obr. 5)
Pomocou regulátora otáčok je možné plynule regu-
lovať otáčky brúsneho kameňa a koženého kotúča.
Správne otáčky sa riadia podľa požadovaného vý-
sledku. Pre brúsenie sú skôr vhodné otáčky v dolnom
rozsahu. Pre obťahovanie pomocou koženého kotú-
ča vyššie otáčky.
Nebezpečenstvo vystrekovania pri vysokých
otáčkach.
Zásobník vody pre prácu na koženom kotúči pri vyso-
kých otáčkach spustite nadol.
Na zachovanie nemennej rýchlosti brúsenia pri
zmenšujúcom sa priemere brúsneho kameňa je túto
možné plynule prispôsobiť pomocou regulátora otá-
čok.
ø brúsneho kameňa mm
(inch)
250 (10'') 90-100
230 (9'') 100-110
200 (8'') 110-125
180 (7'') 125-150
Otáčky brúsneho kameňa
min-1
