7.2 Gobos wechseln

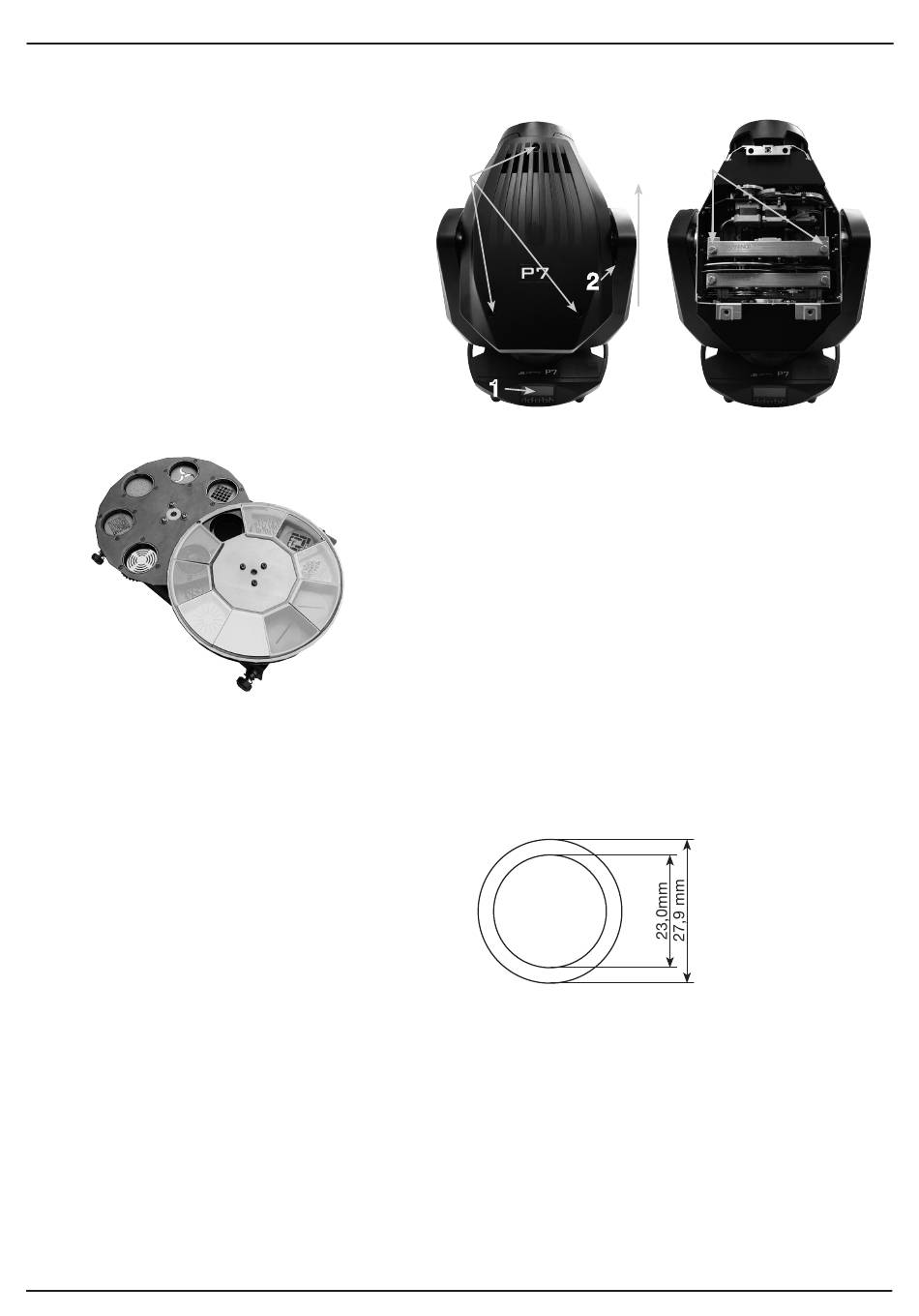

Um das Gerät zu öffnen stellen Sie den
Scheinwerfer so wie im Bild gezeigt vor
sich auf eine feste Unterlage, das Display
(1) zeigt zu Ihnen, die Tiltveriegelung (2)
ist auf der rechten Seite und der Schein-
werferkopf schaut weg von Ihnen (3). Um
den Deckel abzuheben öffnen Sie die
drei Schrauben (4) mit einer halben Um-
drehung heben den Deckel ab und hän-
gen das Sicherungsseil aus.
Jetzt öffnen Sie die beiden Rändel-
schrauben (5) schieben den Fokusschlit-
ten in Richtung Objektiv und entnehmen
den Goboeinschub. Folgendes Bild zeigt
den Goboeinschub des P7.
7.3 Gobogröße
Wenn Sie eigene Gobos herstellen lassen wollen beachten sie bitte folgende Maße:
Nutzdurchmesser: 23,00 mm
Außendurchmesser: 27,90 mm (+0/-0,2mm)
- 24 -
4
2
1
Die Gobos sind mit einer Feder in die Gobohalte-
rung gespannt. Zum Wechseln entfernen Sie zu-
erst mit einem spitzen Gegenstand den Spannring
und anschließend entnehmen Sie das Gobo aus der
Halterung. Anschließend setzen Sie das neue Gobo
in die Halterung und fixieren das Gobo wieder mit
dem Spannring. Beim Einsetzen von Metallgobos
darauf achten, dass die schwarz lackierte Seite in
Richtung Objektiv zeigt, beim Einsetzen von Glas-
gobos darauf achten, dass die beschichtete Seite
ebenfalls in Richtung Objektiv zeigt. Gobos die sich
nicht verdrehen dürfen z.B. Logos empfehlen wir
diese zusätzlich mit einem Tropfen Silikon gegen
Verdrehen zu sichern.
5
3
