- Seite 1 Version 1.0 2006 Deutsch English JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein-Wippingen Telefon +49 (0)7304-9617-0 Telefax +49 (0)7304-9617-99 http://www.jb-lighting.de...
-
Seite 3: Inhaltsverzeichnis
3.4 Standalone mode........... 3.5 Lamp control and lamp ignition......4. DMX Protocol..............5. Service................5.1 Lamp replacement..........5.2 Cleaning the fixutre..........5.3 Cleaning the optics..........5.4 Software update............. 5.5 Wiring diagram............JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 4: Einleitung

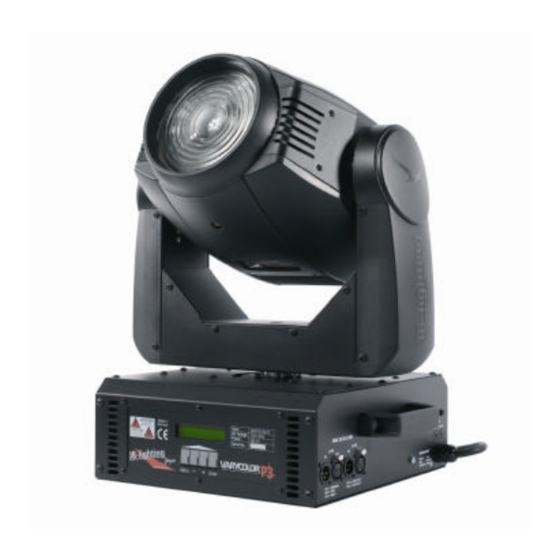

1.1 Allgemeines ACHTUNG: Dieses Gerät ist nur für den professionellen Gebrauch geeignet! Der Varycolor P3 250HTI verfügt über 7 Farben plus weiß, CTO-Filter, CMY-Farb- mischung, Dimmer, Shutter, Zoom/Frosteffekt, sowie einer rotierbaren Beamshape (flachverformung des Lichtstrahls, Stern/Ufo Effekt) Die Achsen X und Y(Pan & Tilt) können mit 8 Bit oder 16 Bit angesteuert werden, abhängig vom eingesetzten Controller. -
Seite 5: Installation
Die Montage des Schukosteckers, bzw. der Anschluss des Varycolors an die Strom- versorgung (230 Volt, 50 Hertz), muß von einem autorisierten Fachmann durchge- führt werden. braun Phase “L” blau Nulleiter “N” grün/gelb Schutzleiter JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 6: Montage Der Geräte
ACHTUNG: Mindestens 1,4m Abstand zu brennbaren Gegenständen! Varycolor immer mit Sicherungsseil zusätzlich sichern! Der Varycolor P3 kann auf den Boden gestellt, oder an den dafür vorgesehenen Camloclaschen senkrecht oder waagerecht montiert werden. Bei der Montage mit den Camloclaschen müssen immer zwei Camloclaschen verwendet werden und die Camlocs müssen richtig eingerastet sein. -
Seite 7: Netzstrom Verkabeln
CAUTION! Disconnectmains before opening Am Bedienfeld im Fuß des Gerätes können sämtliche Parameter des Varycolor P3 eingestellt werden. (siehe Menü-Übersicht nächste Seite) Durch einmaliges betätigen der Taste "Menu" gelangen Sie in das Menü. Mit den Tasten "-" und "+" können Sie die einzelnen Menüpunkte aufrufen. -
Seite 8: Menü-Übersicht
RESET ? LAMP STRIKES RESET ? TOT LAMP TIME TOT LAMP STRIKES TOT OPERATE TIME TEMP BASE ACTUAL RESET ? TEMP HEAD PCB ACTUAL RESET ? AC IN VOLTAGE ??? V JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 9: Parameter Zurücksetzen
Löschen des Schrittes drücken Sie nun die Taste "Enter". Es erfolgt die Sicherheits- abfrage: SURE? Diese Sicherheitsabfrage müssen Sie durch erneutes Drücken der Taste "Enter" bestätigen, dann ist der Schritt gelöscht. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... - Seite 10 Drücken: CAPT DMX X / X) Nun fügen Sie einen weiteren Schritt wie in Kapitel: Anhängen eines weiteren Schrittes (siehe Seite 9) ein und wiederholen diese Vorgänge. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
-
Seite 11: Leuchtmittel-Steuerung
VC P3 das Leuchtmittel wie oben beschrieben, es kann aber immer über DMX wieder ausgeschaltet werden. (Kanal Nr. 5 DMX-Wert von 232-239 länger als 3 Sekunden). JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 12: Kanalbelegung
Durchgang offen 00-0F 0 6- 1 255 Beamshape 10-FF Kanal 9 Zoom 0-100% 00-FF 000-255 Kanal 10 Weiß ohne Funktion 00-07 000-007 Lavender Tint 008-015 08-0F Pa e Yellow 10-17 016-023 JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... - Seite 13 Farbe 6 gelb/magenta 0A 0B 012-013 Farbe 7 magenta 0C 0D Farbe 8 magenta/grün 014-015 0E 0 Farbe 9 grün 016-017 10-11 018-019 Farbe 10 grün/orange 12-13 020-021 Farbe 11 orange 14-15 JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
- Seite 14 160-191 A0-BF Dimmer schließt bei Farbe, CMY, Pan-Tilt, Effect 192-223 C0-DF Dimmer schließt bei Farbe, CMY, Pan-Tilt, Eff., Zoom 224-255 E0-FF Die Fadezeit beim Dimmer ist einstellbar von langsam 5sec-max JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
-
Seite 15: Service
Farbfilter mit einem fusselfreien Tuch und etwas Fensterputzmittel. Sie können auch Q-Tips oder eine Pinzette zu Hilfe nehmen. Beim Reinigen des Reflektors und der Kondensorlinse sollten Sie das Leuchtmittel vorher entfernen, damit es nicht beschädigt wird. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 16: Software Updaten
7. Starten Sie den Update-Vorgang (Daten-Transfer) durch aktivieren des Feldes "öffnen" am PC. 8. Nach Beenden des Update-Vorgangs erscheint die Meldung "Update complete" auf dem Bildschirm und der Scheinwerfer führt einen Reset durch. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 17: Stromlaufplan
Rückansicht der Kopfplatine Grau Rot dünn Grün Gelb Blau Rot dick Braun Braun Weiß Blau Schwarz Grün Grün Gelb Gelb Gelb Braun Braun DieseAnschlüsse befinden sich auf der Rückseite Kopfplatine +32V +15V JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... - Seite 19 English JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0 JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
-
Seite 20: Introduction
1.1 General Remarks WARNING: This device is for professional use only! The Varycolor P3 250 HTI is equipped with 7 colours plus white, CTO-filter, CMY- colour mixing system, dimmer, shutterzoom/frost-effect and a rotating beamshape . The pan and tilt movement can opperate in 8bit or 16bit mode, depening on the lighting control desk in use. -
Seite 21: Installation
WARNING: To ensure propper installation of the plug consult a qualified technician! Install a 3-prong grounding type plug that fits your supply Connected load: voltage 230 V, frequency 50 Hz brown live “L” blue neutral “N” yellow/green ground JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 22: Rigging The Fixture
WARNING: Keep fixtures at least 1,4m away from inflamable articles! Always use a safety cable attached to the base! The Varycolor P3 can either be placed on the floor or hang on a trussing system in a vertical or horizontal way. -
Seite 23: Install A Plug On The Power Cord
*PAN TIMEOUT - please contact your dealer or our service department. If the P3 is connected with a DMX-signal the display illumination shut off after 30 seconds. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 24: Menu Navigation
RESET ? LAMP STRIKES RESET ? TOT LAMP TIME TOT LAMP STRIKES TOT OPERATE TIME TEMP BASE ACTUAL RESET ? TEMP HEAD PCB ACTUAL RESET ? AC IN VOLTAGE ??? V JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 25: Set To Factory Default
Confirm selection by pressing "Enter". Select menue DELETE with "+". Confirm the selection of the step by pressing "Enter". SURE? will be displayed. Now confirm again by pressing "Enter". The selected step will be deleted. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... - Seite 26 Repeat the process of storing data on the fixture by pressing "Enter" again. (Press "Enter" first time: START CAPTURE ; Press "Enter" second time: CAPT DMX X / X) To continue, insert a new step and repeat process. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
-
Seite 27: Lamp Control And Lamp Ignition
(switched off) by DMX if there is a DMX value send between 232-239 on channel no. 5 for more than 3 seconds. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 28: Dmx Protocol
00-0F 0 6- 1 255 eamshape 10-FF Channel 9 zoom 0-100% 00-FF 000-255 Channel 10 colour macros CMY, open white 00-07 000-007 lavender tint 008-015 08-0F pale yellow 10-17 016-023 JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... - Seite 29 6 yellow/magenta 0A 0B 012-013 colour 7 magenta 0C 0D colour 8 magenta/green 014-015 0E 0 colour 9 green 016-017 10-11 018-019 colour 10 green/amber 12-13 020-021 colour 11 amber 14-15 JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
- Seite 30 CMY, pan/tilt, effects 192-223 C0-DF dim. closes dur. colour, CMY, pan/tilt, effects, zoom 224-255 E0-FF The dimmer fade-time an be adjusted from slow 5 sec. to max. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0...
-
Seite 31: Service
Remove lamp before cleaning the optical parts of the fixture. Use a soft cloth and gently whipe reflector, lenses and colour filters. You also may use a pair of tweezers and a regular glass cleaner. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 32: Software Update
6. Choose the desired file on your computer. 7. Start the update procedure by selecting "open" 8. After completing the update the message "Update complete" will be displayed on the computer and the fixture will reset. JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... -
Seite 33: Wiring Diagram
These connectors are located on the backside Head PCB +32V +15V JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0... - Seite 36 JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein-Wippingen Telefon +49 (0)7304-9617-0 Telefax +49 (0)7304-9617-99 http://www.jb-lighting.de...
