5. Service

5.1 Gobos wechseln

ACHTUNG:
!
Gerät vom Netz trennen und mindestens 30 Minuten abkühlen lassen!

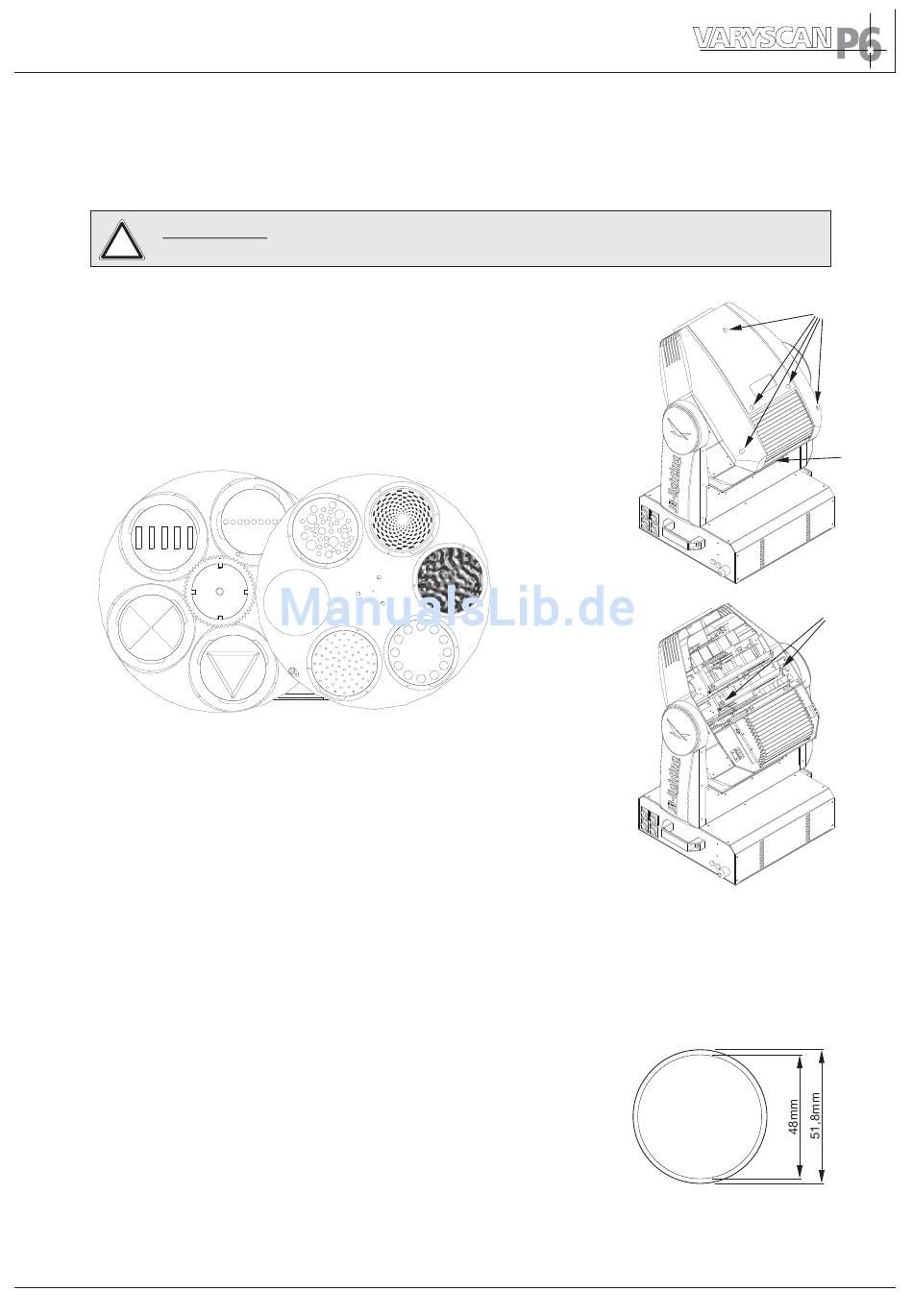

Am Aufdruck Nr.1 erkennen Sie die Oberseite des Kopfes.
Drehen Sie die 5 Schrauben Nr.2 mit einer halben Umdrehung
nach links und nehmen die Kunststoffabdeckung ab.
Öffnen Sie nun die 2 Rändelschrauben Nr.3 und ziehen den
Goboeinschub heraus.
Standardbestückung
Die Gobos sind mit einer Feder in das Gobozahnrad gespannt.
Zum Wechseln lösen Sie diese und befestigen Sie dann das
neue Gobo. Beim einsetzen von Metallgobos ist darauf zu
achten, daß die schwarze lackierte Seite Richtung Objektiv
zeigt und nicht Richtung Leuchtmittel. Ebenso bei Glasgobos
muß die beschichtete Seite Richtung Objektiv zeigen.
Bei Gobos die sich nicht verdrehen dürfen z.B. Logos,
empfehlen wir das zusätzliche sichern des Gobos mit einem
Tropfen hitzebeständigem Silikon.
Wenn Sie eigene Gobos herstellen lassen wollen,
beachten Sie bitte folgende Zeichnung:
Nutzdurchmesser:
Außendurchmesser: 51,8mm (+0/-0,2mm)
(Platz für Ihr Motiv) 48mm
2
1
3
15
