Varyscan MICRO Plus 150HTI
Kanal 5 Shutter geschlossen
Dimmer 0-100%
Shutter offen
Shutter geschlossen
Shutter in verschiedenen Geschw.
Shutter offen
Kanal 6 X,Y Achsen Abbremsung schnell
X,Y Achsen Abbremsung gedämpft
Kanal 7 Gobo positionieren
Goborotation links
Gobo Stop
Goborotation rechts
Kanal 8 X(Pan) Fein
Kanal 9 Y(Tilt) Fein

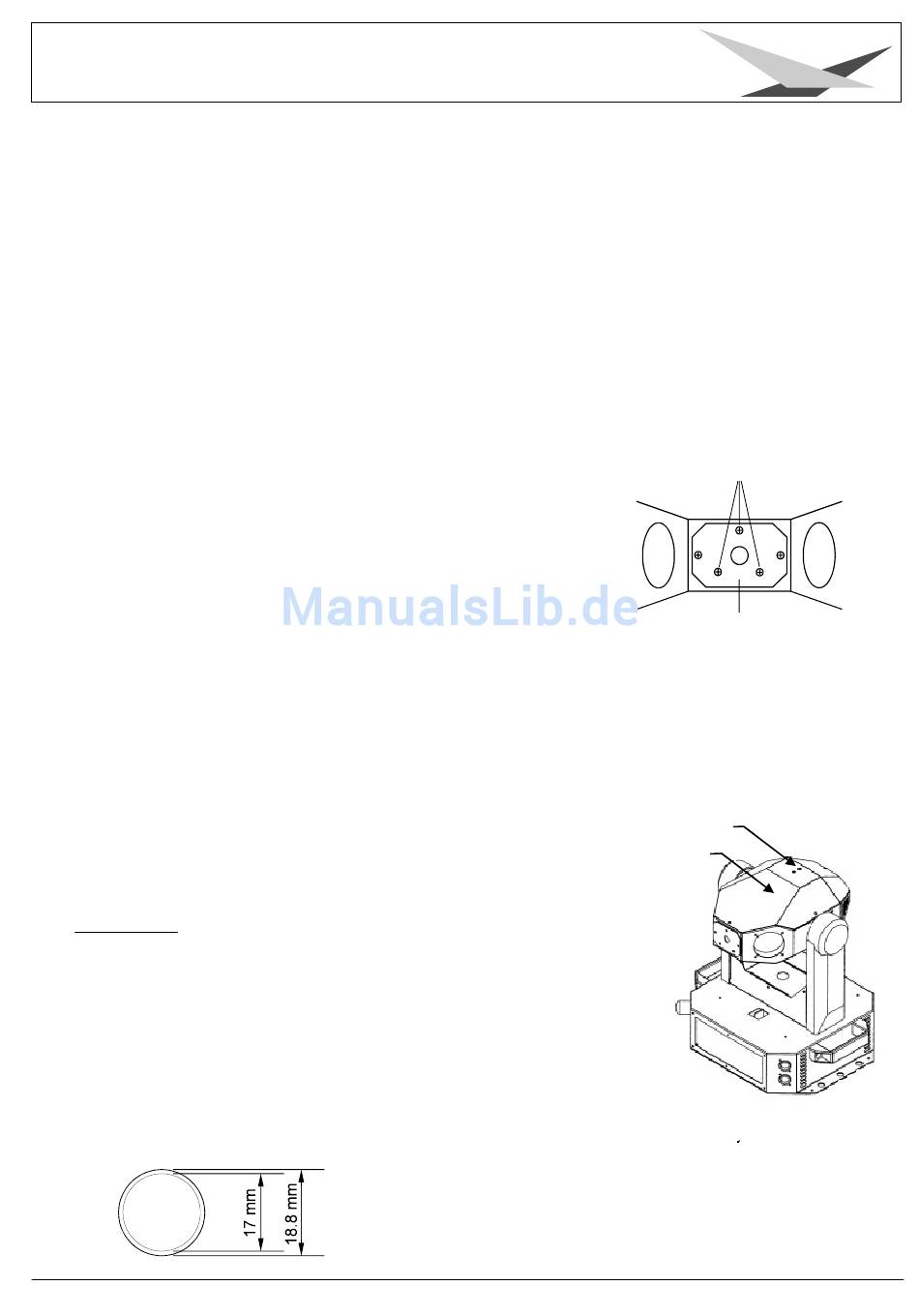

3.5 Leuchtmittel justieren

Schalten Sie Ihren Varyscan ein und richten Sie den
Beam mit Gobo Nr.1(großer Beam), ohne Farbe im 90°
Winkel auf eine relativ helle Wand. Der Abstand
zur Wand sollte ungefähr 6-12m betragen.
Drehen Sie nun die drei Schrauben Nr.2 (siehe Skizze)
mit einem Kreuzschlitzschraubendreher bis zum Anschlag
nach rechts. Anschließend drehen Sie jede Schraube eine
Umdrehung nach links und stellen somit die Grundstellung
der Lampenjustage ein.
Richten Sie nun mit einer der drei Schrauben den Mittel-
punkt des Leuchtmittels aus.
Um die maximale Helligkeit zu erzielen, müssen alle drei
Schrauben in kleinen gleichmäßigen Schritten so lange
nach links gedreht werden bis eine hellere Einstellung
nicht mehr möglich ist.

3.6 Optik scharfstellen

Mit einem Kreuzschlitzschraubendreher können Sie die
Optik auf den gewünschten Abstand scharf stellen.
Siehe Skizze rechts.

3.7 Gobos wechseln

ACHTUNG: Gerät vom Netz trennen und
mindestens 30 Minuten abkühlen lassen !
Entfernen Sie die 5 Schrauben am Deckel vom Kopf
Ihres Varyscan und nehmen diesen ab.
Siehe Skizze rechts.
Die Gobos sind mit einer Feder in das Gobozahnrad
gespannt. Zum Wechseln lösen Sie diese und befestigen
Sie dann das neue Gobo.
Wenn Sie eigene Gobos herstellen lassen wollen,
beachten Sie bitte folgende Zeichnung.
JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon ++49(0)7304-9617-0
Nutzdurchmesser:
Außendurchmesser: 18.8 mm
DMX 000
DMX 001-135
DMX 136-137
DMX 138-139
DMX 140-243
DMX 244-255
DMX 000-127
DMX 128-255
DMX 000-181
DMX 192-222
DMX 223-224
DMX 225-255
DMX 000-255
DMX 000-255
Abbildung: Kopf von hinten
Fassungsblech
Justierung
Deckel
(Platz für Ihr Motiv) 17mm
2
Lüfter
9
