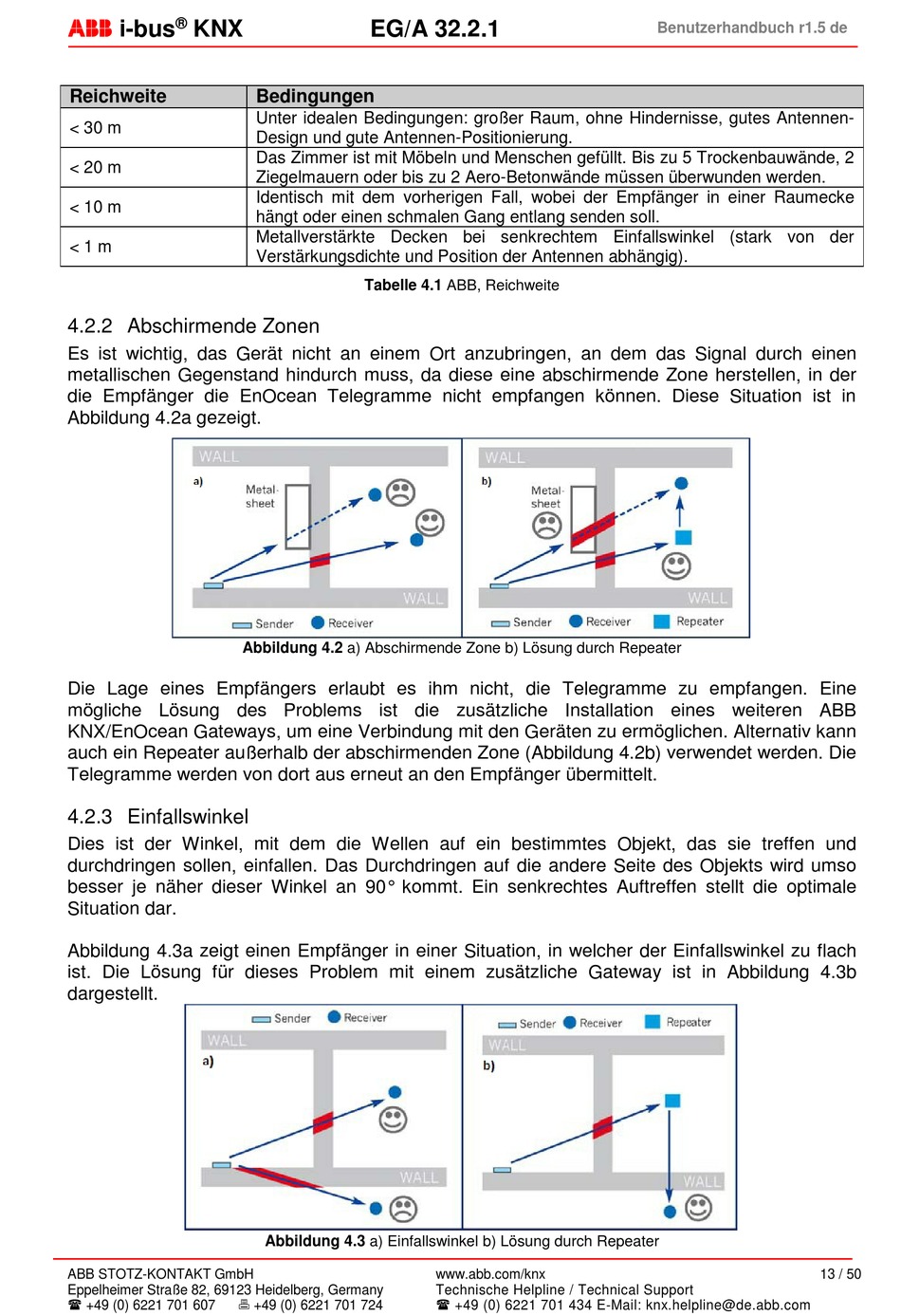

Reichweite
< 30 m
< 20 m
< 10 m
< 1 m

4.2.2 Abschirmende Zonen

Es ist wichtig, das Gerät nicht an einem Ort anzubringen, an dem das Signal durch einen
metallischen Gegenstand hindurch muss, da diese eine abschirmende Zone herstellen, in der
die Empfänger die EnOcean Telegramme nicht empfangen können. Diese Situation ist in
Abbildung 4.2a gezeigt.
Die Lage eines Empfängers erlaubt es ihm nicht, die Telegramme zu empfangen. Eine
mögliche Lösung des Problems ist die zusätzliche Installation eines weiteren ABB
KNX/EnOcean Gateways, um eine Verbindung mit den Geräten zu ermöglichen. Alternativ kann
auch ein Repeater außerhalb der abschirmenden Zone (Abbildung 4.2b) verwendet werden. Die
Telegramme werden von dort aus erneut an den Empfänger übermittelt.

4.2.3 Einfallswinkel

Dies ist der Winkel, mit dem die Wellen auf ein bestimmtes Objekt, das sie treffen und
durchdringen sollen, einfallen. Das Durchdringen auf die andere Seite des Objekts wird umso
besser je näher dieser Winkel an 90° kommt. Ein senkrechtes Auftreffen stellt die optimale
Situation dar.
Abbildung 4.3a zeigt einen Empfänger in einer Situation, in welcher der Einfallswinkel zu flach
ist. Die Lösung für dieses Problem mit einem zusätzliche Gateway ist in Abbildung 4.3b
dargestellt.
ABB STOTZ-KONTAKT GmbH
Eppelheimer Straße 82, 69123 Heidelberg, Germany
 +49 (0) 6221 701 607  +49 (0) 6221 701 724
EG/A 32.2.1
Bedingungen
Unter idealen Bedingungen: großer Raum, ohne Hindernisse, gutes Antennen-
Design und gute Antennen-Positionierung.
Das Zimmer ist mit Möbeln und Menschen gefüllt. Bis zu 5 Trockenbauwände, 2
Ziegelmauern oder bis zu 2 Aero-Betonwände müssen überwunden werden.
Identisch mit dem vorherigen Fall, wobei der Empfänger in einer Raumecke
hängt oder einen schmalen Gang entlang senden soll.
Metallverstärkte Decken bei senkrechtem Einfallswinkel (stark von der
Verstärkungsdichte und Position der Antennen abhängig).
Tabelle 4.1 ABB, Reichweite
Abbildung 4.2 a) Abschirmende Zone b) Lösung durch Repeater
Abbildung 4.3 a) Einfallswinkel b) Lösung durch Repeater
