116 Elektrische Installation – IEC
Anschluss eines PC
Zum Anschluss eines PCs an den Frequenzumrichter benötigen Sie ein Komfort-
Bedienpanel (ACH-AP-H oder ACH-AP-W). Es ist auch möglich, den
Konfigurationsadapter CCA-01 zu verwenden.

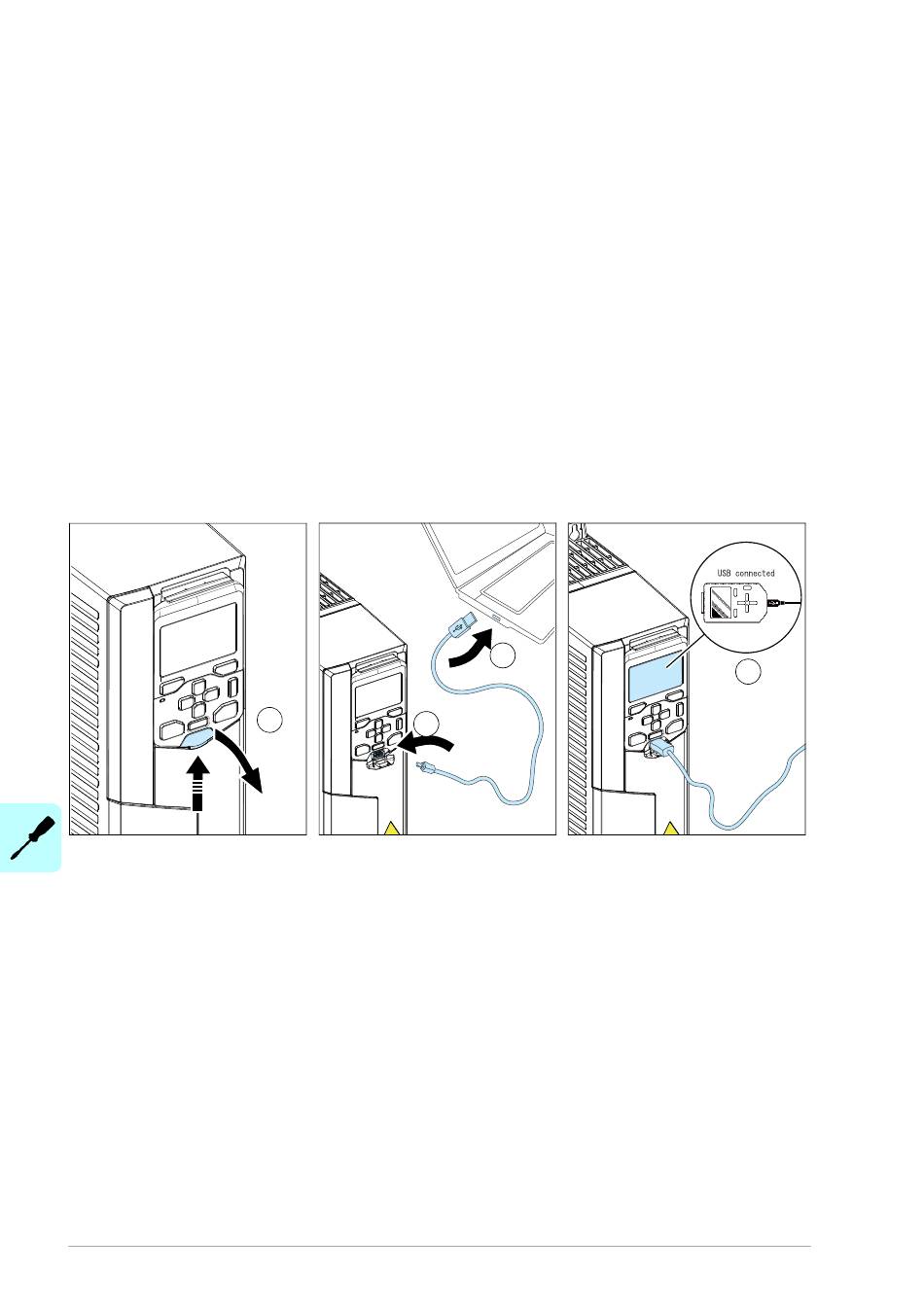

Einen PC mit einem USB-Datenkabel (USB Typ A <-> USB Typ Mini-B) wie folgt an
den Frequenzumrichter anschließen:
1. Die Abdeckung des USB-Anschlusses abnehmen.
2. Den Mini-B-Stecker am USB-Kabel mit dem USB-Anschluss des Bedienpanels
verbinden.
3. Den A-Stecker am USB-Kabel mit dem USB-Anschluss des PC (3a) verbinden.
Auf dem Bedienpanel wird "USB connected" angezeigt (3b).
Hinweis: Die Bedienpanel-Tasten können nicht verwendet werden, wenn am
Bedienpanel ein USB-Datenkabel angeschlossen ist.
IEC
Informationen zur Verwendung des PC-Tools Drive composer enthält das Handbuch
Drive composer PC tool user's manual (3AUA0000094606 [Englisch]).
Anschluss eines dezentralen Bedienpanels oder
Verkettung eines Bedienpanels mit mehreren
Frequenzumrichtern
Sie können ein dezentrales ACH-AP-H Bedienpanel an den Frequenzumrichter
anschließen oder das Bedienpanel bzw. einen PC mit mehreren Frequenzumrichtern
über ein CDPI-01Kommunikationsadaptermodul am Panel-Bus verketten. Siehe
CDPI-01 communication adapter module user's manual (3AXD50000009929
[Englisch]).
1
2
3a
3b
